Questões de Engenharia Elétrica da Fundação CESGRANRIO (CESGRANRIO)

• A.



• B.



• C.



• D.



• E.

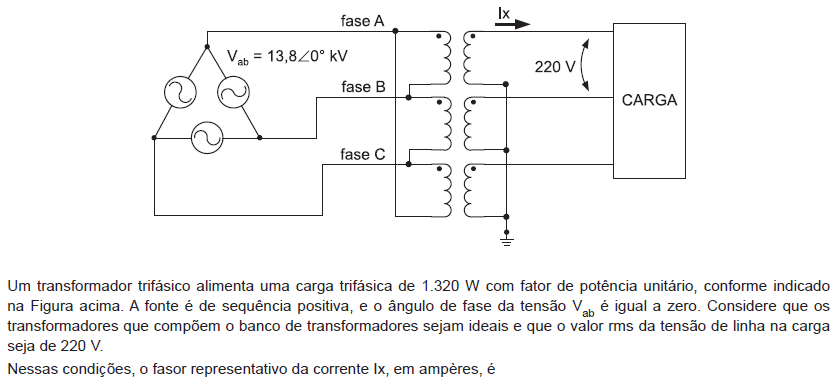

• A.

  56,4.cos(2t + 90º)

• B.

  56,4.cos(2t - 30º)

• C.

  56,4.cos(2t + 30º)

• D.

  56,4.cos(2t + 45º)

• E.

  56,4.cos(2t - 45º)

A manutenção em instalações elétricas visa, dentre outras coisas, garantir a disponibilidade e o prolongamento da vida útil dos equipamentos e da instalação. Essa manutenção é baseada em procedimentos, verificações e ensaios que seguem uma determinada periodicidade. Para alguns equipamentos, um ensaio necessário é a medição da resistência de isolamento.

O instrumento utilizado para realizar a medição da resistência de isolamento é o

• A.

  alicate amperímetro

• B.

  ohmímetro

• C.

  qualímetro

• D.

  megômetro

• E.

  TTR

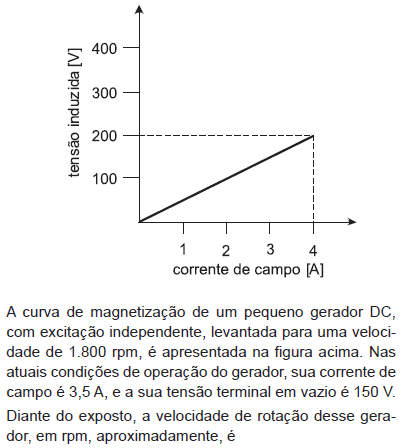

• A.

  1.500

• B.

  1.540

• C.

  1.650

• D.

  1.750

• E.

  1.800

Um relé térmico bimetálico é utilizado na proteção térmica de um motor de 50 CV em regime de funcionamento S1. A corrente nominal do motor (In) é de 65 A. Para a corrente de partida, a relação é Ip/In = 7, com tempo de rotor bloqueado igual a 10 s e tempo de partida igual a 2 s. O motor é alimentado com condutores de cobre de seção 25 mm², cuja capacidade de corrente em função de seus fatores de correção é de 89 A . A faixa de regulagem para este relé varia entre 63 A a 90 A . Se for feito um ajuste no relé para que o valor da corrente corresponda a 70 A, o valor dos múltiplos da corrente ajustada em relação à corrente de partida do motor no relé será de:

• A. 7
• B. 6,5
• C. 6
• D. 5,05
• E. 4,2

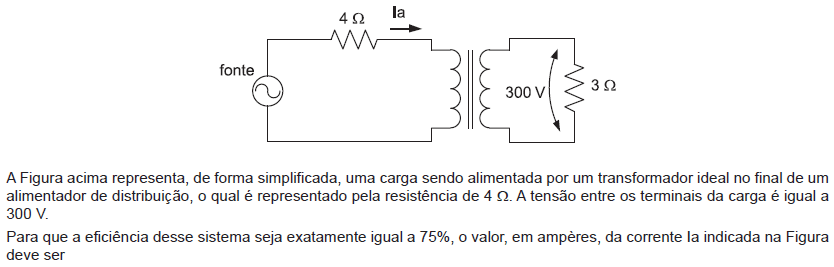

• A.

  15

• B.

  25

• C.

  50

• D.

  75

• E.

  100

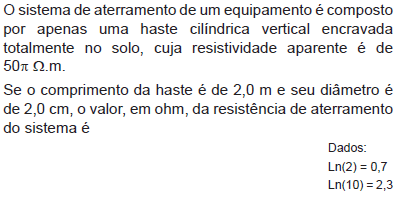

• A.

  50

• B.

  75

• C.

  100

• D.

  150

• E.

  200

Os geradores síncronos podem ser conectados em paralelo, visando ao atendimento de determinada carga ou à injeção das potências ativa e reativa em uma determinada barra de um sistema elétrico de potência. Suponha a existência de um gerador G1, alimentando um determinado barramento, e um segundo gerador G2, idêntico ao primeiro, que será conectado em paralelo a esse barramento através de uma chave S.

Para que o paralelismo seja estabelecido, uma das condições que precisam ser observadas no instante da conexão é manter a

• A.

  diferença de fase entre as tensões terminais dos geradores envolvidos no paralelismo.

• B.

  inexigibilidade de equipamentos auxiliares para a realização de sincronismo.

• C.

  magnitude das tensões terminais em valores distintos entre os geradores.

• D.

  tensão nula nos terminais da chave S.

• E.

  repartição igual da potência ativa dos geradores independentemente das características velocidade-potência dos mesmos.

• A. conector para medição
• B. terminal aéreo
• C. rebites de repuxo
• D. isolador reforçado
• E. estaiador rígido plano

Em um quadro de distribuição de uma instalação predial em baixa tensão, a quantidade de circuitos efetivamente disponíveis é de 20. Sendo assim, o espaço mínimo nesse quadro destinado à reserva para ampliações futuras da instalação, em número de circuitos, é

• A.

  2

• B.

  3

• C.

  4

• D.

  5

• E.

  6
