Questões de Engenharia Elétrica da Fundação CESGRANRIO (CESGRANRIO)

Em uma instalação industrial, ocorreu um dano em um motor assíncrono, queimando por completo o enrolamento. É necessário efetuar o rebobinamento do mesmo de acordo com as características originais. Para isso, estão disponíveis alguns dados do fabricante: 3 fases, 1800 rpm, 60 Hz, e são enumeradas 36 ranhuras. Sendo assim, o número de polos (P), o número de ranhuras por polo e por fase (RF), e o passo normal da bobina (PB) são iguais a

• A. P = 2, RF = 6 e PB = 18
• B. P = 2, RF = 3 e PB = 4
• C. P = 4, RF = 12 e PB = 18
• D. P = 4, RF = 6 e PB = 18
• E. P = 4, RF = 3 e PB = 9

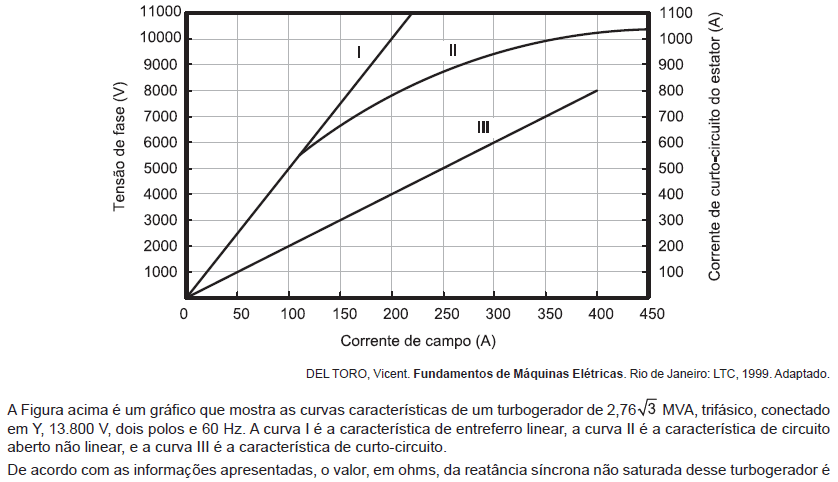

• A.

  10

• B.

  15

• C.

  20

• D.

  25

• E.

  30

Em uma subestação industrial, a corrente que circula no secundário de um transformador de corrente, TC 300 – 5 A, é igual a 4 A, para uma carga especifica. Este TC apresenta um erro de relação de transformação devido a vários fatores, da ordem de 105%. Consequentemente, o valor da corrente, em ampères, que circula no enrolamento primário desse TC é igual a

• A. 216
• B. 228
• C. 252
• D. 285
• E. 315

Em uma indústria, todos os motores de indução foram substituídos por motores de potências mais elevadas, mais especificamente, duas vezes maiores do que as dos motores originais.

Considerando-se que os motores originais operavam próximos de suas especificações nominais e que a carga de cada um permaneceu a mesma, observe as afirmações a seguir.

I - A eficiência energética da indústria aumentou com o aumento da potência dos motores de indução.

PORQUE

II - Motores de indução operando em uma potência muito abaixo da nominal têm um baixo fator de potência.

Analisando-se as afirmações acima, conclui-se que

• A.

  as duas afirmações são verdadeiras, e a segunda justifica a primeira.

• B.

  as duas afirmações são verdadeiras, e a segunda não justifica a primeira.

• C.

  a primeira é verdadeira, e a segunda é falsa.

• D.

  a primeira é falsa, e a segunda é verdadeira.

• E.

  as duas são falsas.

Em uma indústria siderúrgica utilizam-se grandes motores de corrente contínua no processo de laminação, e alguns cuidados devem ser tomados quando da partida desses motores. Se a velocidade do motor varia inversamente com a variação do fluxo, as operações a serem executadas, a fim de dar a partida em um motor derivação, ocorrem na seguinte ordem:

• A. ligar primeiro o circuito de armadura à linha; algum tempo depois, ligar uma resistência em série com o circuito de campo e este ligar à linha.
• B. ligar primeiro uma resistência em paralelo com circuito de campo; posteriormente ligar uma resistência de alto valor em paralelo com o circuito de armadura e ligar à linha de alimentação.
• C. ligar primeiro o circuito de campo à linha de alimentação; e, após algum tempo, ligar o circuito de armadura em série com uma resistência à linha.
• D. primeiramente ligar uma resistência de alto valor em série com o circuito de armadura para limitar a corrente, e ligar à linha de alimentação; posteriormente ligar o circuito de campo.
• E. ligar um capacitor em paralelo com o circuito de armadura e ligar à linha de alimentação; logo após, ligar o circuito de campo.

• A. isolar o transformador de potência para manutenção.
• B. isolar os relés de sobrecorrente 50/51/50N/51N.
• C. isolar o sistema de medição da concessionária.
• D. aterrar o disjuntor para manutenção.
• E. permitir o aterramento do transformador de potencial para medição.

• A. capacitor, transformador de potencial, transformador de corrente e para-raio
• B. disjuntor, transformador de corrente, transformador de potencial e capacitor
• C. para-raio, transformador de corrente, transformador de potencial e disjuntor
• D. transformador de corrente, transformador de potencial, para-raio e disjuntor
• E. transformador de potencial, transformador de corrente, para-raio e disjuntor

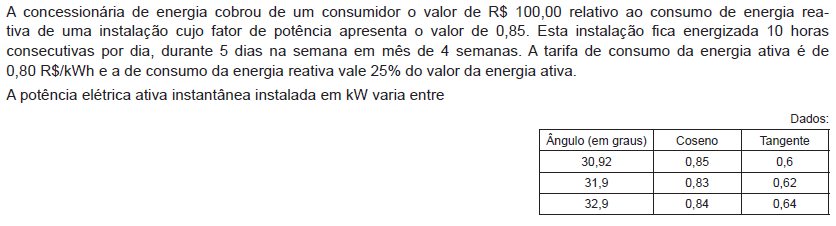

• A. 0,50 e 0,90
• B. 0,91 e 1,52
• C. 1,53 e 2,90
• D. 2,91 e 3,84
• E. 3,85 e 4,60

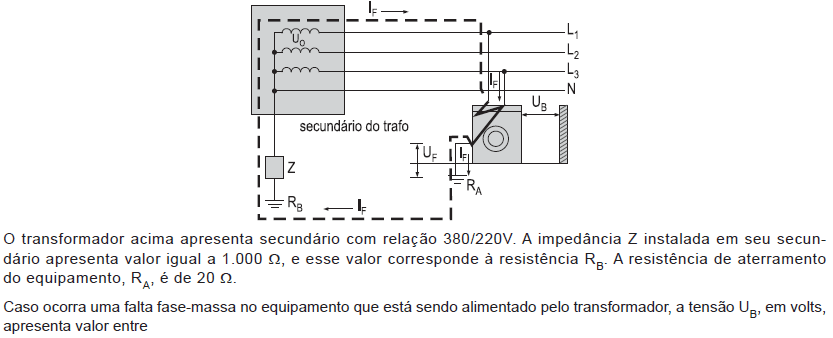

• A. 0,5 e 1,8
• B. 1,9 e 2,6
• C. 2,7 e 3,8
• D. 3,9 e 4,3
• E. 4,4 e 5,3

O aterramento é importante para as instalações elétricas e para as pessoas que as utilizam. Além disso, o aterramento pode ser diferenciado quanto ao tipo de propósito ao qual se destina.

Qual tipo de aterramento é utilizado para garantir a equipotencialização dos circuitos de sinal e a compatibilidade eletromagnética para o desempenho correto, seguro e confiável dos equipamentos e da instalação?

• A.

  Aterramento funcional

• B. Aterramento combinado
• C.

  Aterramento de trabalho

• D.

  Aterramento de proteção

• E.

  Aterramento de estabilização
