Questões de Engenharia Elétrica da Fundação CESGRANRIO (CESGRANRIO)

A figura acima apresenta um circuito contendo um transformador ideal, onde E_A e E_B representam fasores de tensão e I_A e I_B , fasores de corrente. Com relação ao circuito apresentado, as expressões corretas são:

• A.



• B.



• C.



• D.



• E.



A figura abaixo mostra o esquema de um gerador trifásico na configuração estrela, com duas de suas fases em curto e uma aberta.

Considere V₁ ^(F)  a tensão de seqüência positiva na falta e as impedâncias nas seqüências zero, positiva e negativa, respectivamente, Z⁰ _EQU, Z¹ _EQU e Z² _EQU  . A expressão que determina a corrente de falta na seqüência positiva, quando ocorre uma falta entre duas fases desse gerador, é:

• A.



• B.



• C.



• D.



• E.



Uma fonte de alimentação do tipo conversor AC-DC foi projetada para fornecer a tensão de 12V entre seus terminais de saída sem carga. A fonte possui um fator de regulação de 20% e foi calculada para suportar uma carga máxima de 50A. Durante ensaio com a fonte, uma carga resistiva foi conectada em seus terminais consumindo uma corrente de 5A. Qual a tensão, em V, medida sobre a carga durante o ensaio?

• A. 12,0
• B. 11,8
• C. 11,2
• D. 10,0
• E. 9,0

O circuito da figura acima mostra um capacitor que está inicialmente carregado com uma tensão V_o. No tempo t=0 a chave é fechada. Considerando os componentes ideais, a expressão matemática do valor máximo de corrente que atravessa o diodo é:

• A.



• B.



• C.



• D.



• E.



Considere um sistema tendo como entrada o sinal x(t) e como saída o sinal y(t) e cujo modelo é representado por uma equação diferencial linear dada por:  Sendo x(t) um degrau de amplitude 10, o sinal y(t) de saída obedece à expressão matemática do tipo  Os valores de  em rad/s, respectivamente, são:

• A. 6 e 8
• B. 6 e 10
• C. 12 e 4
• D. 12 e 6
• E. 12 e 10

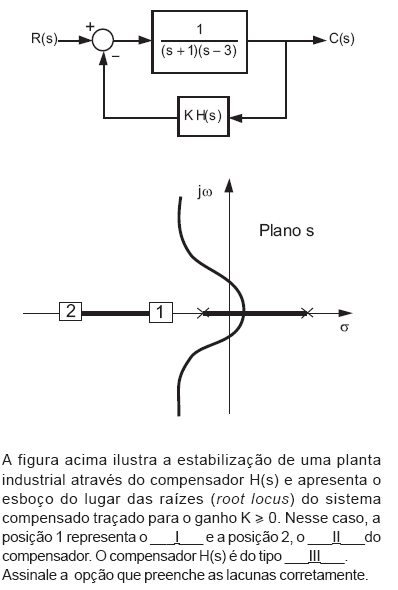

• A.



• B.



• C.



• D.



• E.



Uma subestação unitária industrial é composta, entre outros equipamentos, por um transformador de 330 kVA na configuração Δ (primário) – Y (secundário). Esse transformador é alimentado em seu primário por uma tensão de entrega da concessionária igual a 13,8 kV, tendo como tensão no secundário 220V. Escolhendo como bases a tensão de 15 kV referida ao lado do primário do transformador e a potência de 330 kVA, é correto afirmar que:

• A.

  no secundário, a potência de base é de 330 kVA e a tensão de base, de 15 kV.

• B.

  no secundário, a potência de base é de 330 kVA e a tensão no primário é de 1,09 p.u..

• C.

  a tensão de entrega da concessionária é de 1,09 p.u. e a tensão de base no secundário, de 220 V.

• D.

  a tensão de entrega da concessionária é de 0,92 p.u. e a tensão de base no secundário, de 220 V.

• E.

  a tensão de entrega da concessionária é de 0,92 p.u. e a tensão de base no secundário, de 239 V.

A figura acima mostra um circuito alimentado por uma fonte de tensão senoidal com freqüência  Hz. A tensão V_th [V] e a impedância Z_th  do circuito equivalente de Thevenin, entre os pontos A e B, respectivamente, são:

• A. 120,00 e 2,00 - j 10,60
• B. 120,00 e 2,00 - j 4,00
• C. 82,50 e 2,00 - j 10,60
• D. 72,40 - j 13,50 e 0,75 - j 2,70
• E. 47,50 + j 13,60 e 0,39 - j 0,11

Para uma linha de transmissão ideal monofásica, a maior sobretensão possível é duas vezes o valor máximo da tensão de entrada e ocorre quando a linha está em vazio. Considere, agora, uma linha de transmissão trifásica real, energizada por uma fonte de tensão senoidal trifásica simétrica e equilibrada a partir do instante de pico da tensão em uma das fases. Para este circuito, a maior sobretensão fase-neutro:

• A.

  é inferior a duas vezes o valor máximo da tensão faseneutro de entrada graças às perdas na linha de transmissão.

• B.

  é também igual a duas vezes o valor máximo da tensão fase-neutro no terminal emissor.

• C.

  pode superar duas vezes o valor máximo da tensão faseneutro no terminal emissor devido ao acoplamento entre as fases e à discordância entre os instantes de fechamento dos pólos do disjuntor.

• D.

  depende da relação entre a indutância e a capacitância de seqüência positiva.

• E.

  depende apenas da discordância entre os instantes de chaveamento dos pólos do disjuntor.

Uma linha de transmissão de 500 kV, circuito simples, com feixe de 4 condutores por fase e espaçamento do feixe de 457 mm (18"), possui uma potência natural, em MVA, da ordem de:

• A.

  250

• B.

  400

• C.

  950

• D.

  1.600

• E.

  2.150
