Questões de Engenharia Elétrica da CONSULPLAN Consultoria (CONSULPLAN)

Em relação à tensão de fornecimento de energia elétrica pela concessionária, existem critérios estabelecidos que determinam o nível de tensão de fornecimento para a unidade consumidora. Em relação aos critérios, analise as afirmativas a seguir.

I. Tensão secundária (baixa tensão) em rede aérea: quando a carga instalada na unidade consumidora for igual ou inferior a 75 kW.

II. Tensão secundária (alta tensão) em sistema subterrâneo: até o limite de carga conforme padrão de atendimento da distribuidora.

III. Tensão primária de distribuição superior a 69 kV: quando a carga instalada na unidade consumidora for superior a 75 kW e a demanda a ser contratada pelo interessado, para fornecimento, for igual ou inferior a 2.500 kW.

IV. Tensão primária de distribuição igual ou superior a 69 kV: quando a demanda a ser contratada pelo interessado, para fornecimento, for superior a 2.500 Kw.

Estão corretas apenas as afirmativas

• A. I e III.
• B. I e IV.
• C. II e III.
• D. II e IV.

As figuras a seguir ilustram cinco funções do AutoCAD.

Elas correspondem, respectivamente:

• A. 1. Filet 2. Offset 3. Polyline 4. Break 5. Trim.
• B. 1. Trim 2. Offset 3. Filet 4. Break 5. Polyline.
• C. 1.Trim 2. Break 3. Filet 4. Offset 5. Polyline.
• D. 1. Break 2. Offset 3. Polyline 4. Trim 5. Filet.

Eventualmente é necessária a mudança de base em um sistema por unidade de uma base atual para uma nova base por unidade de um componente de um determinado sistema. Isso se aplica também à impedância da linha. Assinale a alternativa correta que representa a expressão da mudança de base por unidade da impedância de um elemento.

• A.
• B.
• C.
• D.

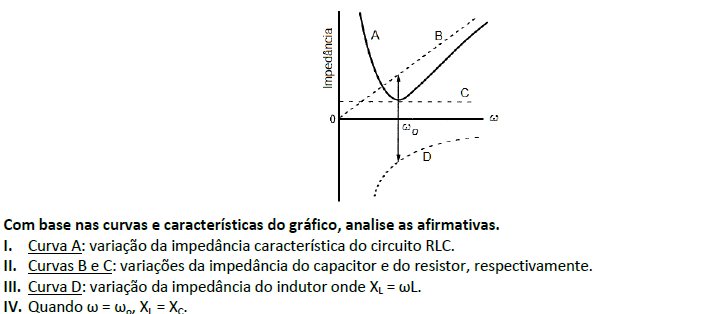

O gráfico a seguir representa as curvas da impedância em função de ω de circuito RLC; analise-o.

Estão corretas apenas as afirmativas

• A. I e II.
• B. I e III.
• C. I e IV.
• D. II e IV.

Uma instalação industrial cuja potência aparente é de 100 kVA possui muitas cargas indutivas em seus circuitos resultando em um baixo Fator de Potência (FP) de 0,80. Assinale a alternativa com o valor aproximado (kVAR) do banco de capacitores para corrigir o FP para 0,98.

• A. 20 kVAR.
• B. 44 kVAR.
• C. 60 kVAR.
• D. 70 kVAR.

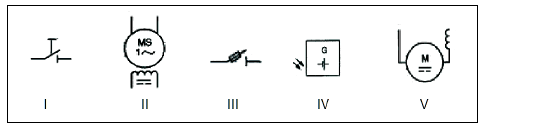

Analise a simbologia da figura a seguir.

Quais símbolos representam, respectivamente, motor série de corrente contínua, gerador fotovoltaico e interruptor seccionador?

• A. II, IV e I.
• B. II, V e III.
• C. V, IV e I.
• D. V, IV e III.

A figura a seguir ilustra o circuito de polarização universal do transistor. O Hfe deste transistor é igual a 100, e a tensão Vbe é igual a 0,7V.

Considerando as informações apresentadas, o valor da tensão sobre o resistor do emissor é igual a

• A. 1,1 V.
• B. 1,3 V.
• C. 1,8 V.
• D. 2,0 V.

Um condutor retilíneo, percorrido por uma corrente de intensidade 10 A, comprimento de 0,50 metro e massa 100 gramas, encontra-se em equilíbrio sob ações de um campo magnético de indução e gravidade. Sabe-se que a aceleração da gravidade é 9,8 m/s2. Qual a intensidade do campo magnético nesse condutor?

• A. 0,196 T.
• B. 0,392 T.
• C. 1,96 x 10 ^–3 T.
• D. 3,29 x 10 ^–3 T.

• A. 3 A, 2 A e 5 A.
• B. 2 A, 3 A e 5 A.
• C. –2 A, 3 A e 5 A.
• D. 3 A, –2 A e 5 A.

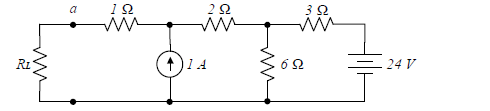

Um circuito é projetado para fornecer potência a uma carga. Para equipamentos elétricos, a minimização das perdas de potência no processo de transmissão e distribuição é crítica por questões econômicas e de eficiência; em outras aplicações em áreas como comunicações é desejável maximizar a potência entregue à carga.

De acordo com a figura e o valor de R_L para a máxima transferência de potência, qual a potência máxima?

• A. 10 W.
• B. 20 W.
• C. 30 W.
• D. 40 W.
