Questões de Engenharia Elétrica da CONSULPLAN Consultoria (CONSULPLAN)

“O percurso da energia elétrica até os consumidores finais residenciais é: geração, subestação _______________, transmissão, subestação _______________, distribuição _____________, subestação _____________ e distribuição _____________.” Assinale a alternativa que completa correta e respectivamente a afirmativa anterior.

• A. elevadora / abaixadora / secundária / abaixadora / primária
• B. abaixadora / elevadora / secundária / abaixadora / primária
• C. abaixadora / abaixadora / secundária / elevadora / primária
• D. elevadora / abaixadora / primária / abaixadora / secundária
• E. abaixadora / elevadora / primária / abaixadora / secundária

São métodos de partida para motores de indução trifásicos, EXCETO:

• A. Soft starter.
• B. Estrela-triângulo.
• C. Enrolamento auxiliar.
• D. Compensada por autotransformador.
• E. Resistência rotórica para motor de rotor bobinado.

Em um amplificador transistorizado classe B, tem-se uma distorção denominada

• A. distorção térmica.
• B. distorção popcorn.
• C. distorção gaussiana.
• D. distorção de crossover.
• E. distorção por ruído branco.

A maneira de se comutar um IGBT de forma garantida, em que ele não se danifique, é através da aplicação de

• A. zero volts na porta.
• B. uma senoide na porta.
• C. uma tensão positiva na porta.
• D. uma tensão negativa na porta.
• E. uma onda quadrada na porta com valor mínimo igual a zero.

Assinale o sensor utilizado para atuar em uma chave quando a pressão passar de um valor limite.

• A. Pirômetro.
• B. Barômetro.
• C. Strain gauge.
• D. Termostato.
• E. Pressostato.

Sobre o sistema trifásico, analise.

I. As máquinas elétricas trifásicas costumam ser mais eficientes, pois utilizam plenamente os circuitos magnéticos.

II. É a forma mais comum de geração, transmissão e distribuição de energia elétrica em corrente alternada.

III. É composto de duas tensões alternadas.

Está(ão) correta(s) apenas a(s) afirmativa(s)

• A.

  I

• B.

  II

• C.

  I, II

• D.

  I, III

• E.

  II, III

Observe a citação a seguir.

Essa citação refere-se a um teorema da teoria da análise de circuitos, conhecido como de

• A. Thevenin.
• B. Kirchoff.
• C. Fourier.
• D. Norton.

O circuito representa um divisor de tensão. Observe.

Para V = 220V, R₁ = 40 ohms, R₂ = 20 ohms e R₃ = 50 ohms, as tensões sobre R₁, R₂ e R₃ são iguais, respectivamente, a

• A. 40V, 20V e 50V.
• B. 20V, 50V e 40V.
• C. 80V, 40V e 100V.
• D. 40V, 100V e 80V.

O circuito representa um divisor de corrente. Observe.

Para uma corrente de 4A no amperímetro, e R₁ = 80 ohms, R₂ = 20 ohms, a corrente I₂ tem valor igual a

• A. 3,2A.
• B. 2,4A.
• C. 1,6A.
• D. 0,8A.

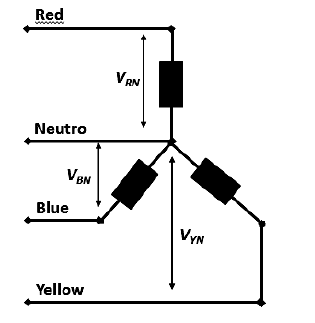

O circuito a seguir representa uma ligação estrela.

Para determinar tensões e correntes de fase e de linha, devem ser usadas as fórmulas

• A.
• B.
• C.
• D.
