Questões de Engenharia Elétrica da CONSULPLAN Consultoria (CONSULPLAN)

Um circuito trifásico com uma carga conectada em Δ possui uma tensão eficaz de linha 380 V; a carga consome 3 kW, com um fator de potência de 0,92 atrasado. Qual o valor eficaz da corrente de linha L _I ?

• A. 2,86 A.
• B. 4,55 A.
• C. 4,95 A.
• D. 7,00 A.

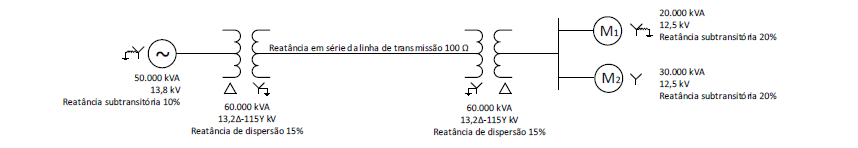

O diagrama unifilar é composto por um gerador trifásico, que alimenta dois motores através de uma linha de transmissão com dois transformadores na extremidades.

Os valores das reatâncias do motor M1 e do motor M2, respectivamente, são

• A. 0,273 p.u. e 0,41 p.u.
• B. 0,41 p.u. e 0,273 p.u.
• C. 0,609 p.u. e 0,406 p.u.
• D. 0,406 p.u. e 0,609 p.u.

Em um motor de indução monofásico gaiola de esquilo é necessário um sistema de partida, pois o conjugado

• A. de partida é sempre igual ao conjugado resistente.
• B. de partida é sempre mais alto que o conjugado resistente.
• C. de partida é sempre mais baixo que o conjugado resistente.
• D. resultante dos enrolamentos principais sobre o rotor é igual a zero.
• E. resultante dos enrolamentos principais sobre o rotor é diferente de zero.

Um choque elétrico em corrente contínua é mais perigoso em uma mesma tensão de corrente alternada, pois

• A. tem-se o efeito pelicular.
• B. a corrente elétrica é maior.
• C. a corrente elétrica é menor.
• D. a corrente elétrica é a mesma.
• E. ocorre um processo de eletrólise no sangue.

Em um instrumento indicador de ponteiro, o erro de paralaxe é caracterizado pelo

• A. valor da classe de precisão do instrumento.
• B. valor da classe de exatidão do instrumento.
• C. alor da classe de exatidão do instrumento.
• D. valor da frequência industrial de trabalho, o qual se inseriu o instrumento.
• E. posicionamento inadequado do indivíduo que realiza leitura do instrumento.

O teorema da máxima transferência de potência informa que

• A. se tem máxima transferência quando a resistência interna da fonte é nula.
• B. a carga tem máxima transferência de potência quando sua resistência é nula.
• C. se tem máxima transferência quando a resistência interna da fonte tende a infinito.
• D. a carga tem máxima transferência de potência quando sua resistência tende a infinito.
• E. a carga tem máxima transferência de potência quando sua resistência é igual à resistência interna da fonte.

São fatores que influenciam no tipo de eletroduto a ser utilizado em uma instalação elétrica predial, após ao quadro de distribuição, EXCETO:

• A. A relação custo-benefício.
• B. A área da seção transversal do cabo ou fio.
• C. O número de circuitos distribuídos dentro do eletroduto.
• D. O valor da corrente em cada circuito que passa dentro do eletroduto.
• E. A área da seção transversal do cabo alimentador oriundo do medidor.

Uma corrente de curto-circuito é limitada pela

• A. resistência Norton da rede.
• B. impedância Norton da rede.
• C. resistência Thevenin da rede.
• D. impedância Thevenin da rede.
• E. fonte de corrente equivalente da rede.

É uma das formas de se ligar o motor de corrente contínua, EXCETO:

• A. Série .
• B. Paralelo.
• C. Estrela ou triângulo.
• D. Excitação independente.
• E. Compound ou composto.

Assinale, a seguir, o melhor extintor de incêndio a ser utilizado em área com grande densidade de equipamentos elétricos, instalações elétricas e onde há grande risco de incêndio de origem elétrica.

• A. CO₂.
• B. Oxiacetileno.
• C. Pó químico seco.
• D. Espuma mecânica.
• E. Água pressurizada.
