Questões de Engenharia Elétrica da Fundação de Estudos Superiores de administração e Gerência (ESAG)

Como são chamados, em instalações elétricas, os circuitos em que as correntes seguem um circuito fechado, ou seja, se ramificam em um nó, a partir do ponto de alimentação?

• A.

  Circuitos paralelos.

• B.

  Circuitos em anel.

• C.

  Circuitos em triângulo.

• D.

  Circuitos em estrela.

Pelas normas técnicas, o espectro que considera baixa tensão, para corrente alternada, as tensões mínima e máxima devem ficar entre:

• A.

  50 e 1000 volts.

• B.

  110 e 380 volts.

• C.

  220 e 2000 volts.

• D.

  50 e 1500 volts.

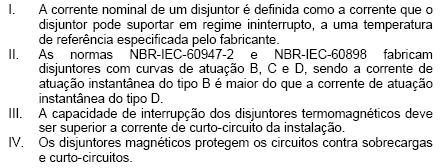

Dadas as afirmativas a seguir:

Assinale a alternativa correta.

• A.

  Somente as afirmativas I e III estão corretas.

• B.

  Somente as afirmativas II e IV estão corretas.

• C.

  Somente as afirmativas II e III estão corretas.

• D.

  Somente as afirmativas III e IV estão corretas.

Em um edifício de uso coletivo, o quadro de medição é o local onde devem ser instalados os medidores de cada unidade consumidora, as proteções individuais e a proteção geral do quadro. Assinale a alternativa correta.

• A.

  A corrente nominal do disjuntor e a capacidade de corrente do barramento devem ser determinadas em função do número de medidores instalados.

• B.

  A corrente nominal do disjuntor e a capacidade de corrente do barramento devem ser determinadas em função da bitola do condutor do ramal de ligação.

• C.

  A corrente nominal do disjuntor e a capacidade de corrente do barramento devem ser determinadas a partir da potência instalada na edificação.

• D.

  A corrente nominal do disjuntor e a capacidade de corrente do barramento devem ser determinadas a partir da potência demandada da edificação.

Conforme a norma de fornecimento de energia elétrica as edificações de uso coletivo da CEMAR (Companhia Energética do Maranhão), a subestação transformadora pode ser instalada em diferentes locais e configurações. Assinale a alternativa correta.

• A.

  Qualquer consumidor com potência demandada superior a 75kVA deve obrigatoriamente possuir posto de transformação em local particular.

• B.

  Para edificação de uso coletivo com demanda inferior a 112,5 kVA, não possuam unidades consumidoras do grupo A e também não possuam carga perturbadora, podem ser atendidos através de transformador instalado no poste da CEMAR.

• C.

  Todo consumidor de uso coletivo deve ser atendido em tensão primaria de distribuição, com transformador próprio.

• D.

  Toda edificação de uso coletivo deve possuir subestação abrigada.

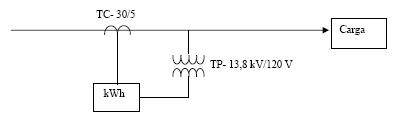

Dado o esquema a seguir, e sabendo que a leitura efetuada no medidor é 250 kWh, e a medição é feita através de transformador de corrente e transformador de potencial para realizar a medição de energia.

 Calcule a energia consumida.

Assinale a alternativa correta.

• A. A energia consumida pela carga é 172,5 MWh.
• B.

  A energia consumida pela carga é 172,5 MVA/h.

• C.

  A energia consumida pela carga é 250 MVA/h.

• D.

  A energia consumida pela carga é 250 MWh.

Dadas as afirmativas a seguir:

• A.

  Somente as afirmativas II e IV estão corretas.

• B.

  Somente as afirmativas II, III e IV estão corretas.

• C.

  Somente as afirmativas I e IV estão corretas.

• D.

  Somente as afirmativas I, III e IV estão corretas.

Uma edificação é alimentada a partir de uma rede de distribuição primária com tensão de operação de 13,2 kV. O transformador instalado para atender o consumidor em baixa tensão 380/220 volts, possui taps de 13,8 kV, 13,2 kV e 12,6 kV. A tensão de linha no secundário do transformador é superior a tensão de linha desejada. Assinale a alternativa que indica o procedimento para que a tensão do secundário tenha seu valor reduzido.

• A.

  A mudança de tap, não altera o número de espiras do enrolamento.

• B.

  Mudar o tap para valor imediatamente inferior, diminuindo o número de espiras.

• C.

  Para ajustar a tensão no lado de baixa, o tap deve ser colocado no lado de baixa tensão.

• D.

  Mudar o tap para valor imediatamente superior, aumentando o número de espiras.

Dado o desenho a seguir:

 Assinale a alternativa que indica corretamente os equipamentos ligados à rede de distribuição, conforme a numeração indicada na figura.

• A.

  1-pára-raios, 2-cruzeta, 3-chave fusível, 4-mufla termocontrátil.

• B.

  1-chave fusível, 2-cruzeta, 3-pára-raios, 4-suporte de cabo.

• C.

  1-pára-raios, 2-cruzeta, 3-chave fusível, 4-mufla de porcelana.

• D.

  1-pára-raios, 2-cruzeta, 3-chave fusível, 4-isolador de pino.

Ao adquirir um transformador o comprador deve solicitar do fabricante ensaios para certificar-se que o transformador está em perfeito funcionamento. Os fabricantes normalmente por imposição da norma NBR-5380, fazem ensaios de rotina, ensaios de tipo e ensaios especiais. Assinale a alternativa que indica ensaios de rotina.

• A.

  Relação de tensão, resistência de isolamento, polaridade, perdas, corrente de excitação, tensão de curto-circuito, estanqueidade e pressão.

• B.

  Deslocamento angular, medição de ruído, nível de tensão de radio interferência, elevação de temperatura, medição de harmônicos.

• C.

  Relação de tensão, resistência de isolamento, polaridade, perdas, corrente de excitação, fator de potência do isolamento, ensaio de curto-circuito.

• D.

  Resistência dos enrolamentos, deslocamento angular e polaridade, tensão suportável de impulso atmosférico e elevação de temperatura.
