Questões de Engenharia Elétrica da Fundação Carlos Chagas (FCC)

A figura abaixo mostra alguns detalhes da topologia elétrica de uma cabine de distribuição industrial, com duas entradas provenientes de duas fontes diferentes, conectadas através dos disjuntores DJ1 e DJ2 a duas barras A e B, respectivamente, e dois alimentadores de saída, com seus disjuntores DJ3 e DJ4. Entre as barras A e B existe um disjuntor de transferência DJ5.

 Foi implementado um sistema de transferência automática sem interrupção, também chamado de transição fechada, com tempo de paralelismo de 100,0 [ms]. Em uma dada condição de operação, os disjuntores DJ1, DJ2, DJ3 e DJ4 estão fechados, permitindo que cargas ligadas aos alimentadores possam operar normalmente. A sequência correta de checagens e manobras que deve ser feita pelo sistema automático, que permite a transferência sem interrupção, da carga do alimentador conectado ao disjuntor DJ3, para que seja possível efetuar uma manutenção na fonte ligada ao disjuntor DJ1, é

• A. verificar se existem condições de sincronismo entre as barras A e B. Em caso negativo, o disjuntor DJ5 é fechado e, após 100,0 [ms], o disjuntor DJ1 é aberto. Em caso positivo, a manobra é cancelada.
• B. verificar se existem condições de sincronismo entre as barras A e B. Em caso positivo, o disjuntor DJ5 é fechado e, após 100,0 [ms], o disjuntor DJ1 é aberto. Em caso negativo, a manobra é cancelada.
• C. verificar se existem condições de sincronismo entre as barras A e B. Em caso positivo, o disjuntor DJ5 é fechado e, após 100,0 [ms], o disjuntor DJ1 é aberto. Em caso negativo, a manobra é cancelada.
• D. verificar se existem condições de sincronismo entre as barras A e B. Em caso positivo, o disjuntor DJ1 é aberto e, após 100,0 [ms], o disjuntor DJ5 é fechado. Em caso negativo, a manobra é cancelada.
• E. verificar se existem condições de sincronismo entre as barras A e B. Em caso positivo, o disjuntor DJ1 é aberto e, após 100,0 [ms], o disjuntor DJ5 é fechado. Em caso negativo, a manobra é cancelada.

Um Controlador Lógico Programável comanda um motor por meio de sua saída S. Para tanto, dois botões de contato momentâneos, normalmente abertos foram utilizados: B1 e B2. Uma chave principal C habilita o funcionamento desse sistema quando ela se encontra fechada. A função de cada botão é:

− ao pressionar B1, o motor deve ligar e permanecer ligado.

− ao pressionar B2, o motor deve desligar e permanecer desligado.

O Diagrama em Escada que implementa a lógica de controle desse acionamento é:

• A.
• B.
• C.
• D.
• E.

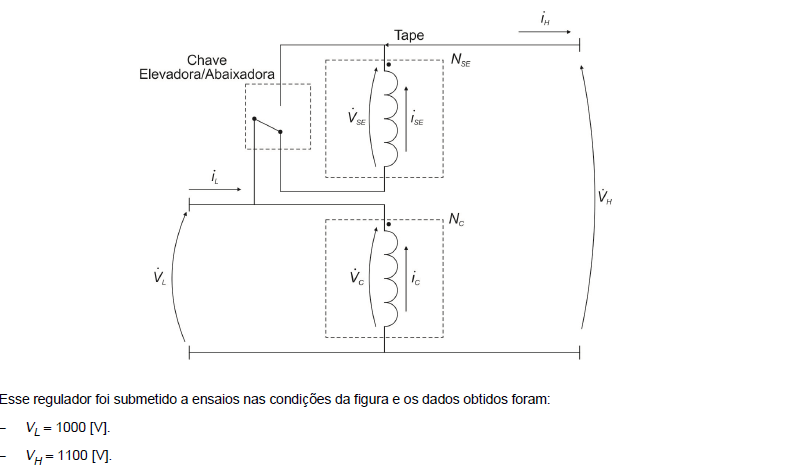

O regulador de tensão é um equipamento que mantém um nível de tensão pré-determinado em um alimentador de distribuição, apesar das variações de carga. De um modo geral, esse equipamento é composto por um autotransformador com comutação automática de tape, através de um comutador sob carga. Nesse contexto, considere o regulador automático de tensão, abaixo.

Dado que o número de espiras da bobina de entrada é N_c = 220, que as fases de todos os sinais são nulas e que as bobinas são ideais, o número de espiras da bobina secundária (SE) é

• A. 220.
• B. 22.
• C. 110.
• D. 11.
• E. 1100.

Um grupo moto-gerador a diesel, com gerador elétrico tipo síncrono, trifásico, com autoexcitação estática, foi dimensionado para atender a uma aplicação como gerador de emergência para um sistema elétrico. A saída do gerador trifásico é ligada à rede elétrica de 60,0 [Hz] através de um disjuntor trifásico. Nesse sistema,

• A. o regulador de tensão é responsável por ajustar a tensão terminal do sistema na entrada de operação do grupo motogerador. Na ocasião da partida do grupo, uma bateria de pré-excitação é responsável por realizar o processo de autoexcitação da excitatriz estática.
• B. o regulador de velocidade é responsável por ajustar a velocidade do grupo gerador durante sua operação, mantendo a velocidade do motor diesel na condição de marcha lenta e mínimo consumo de combustível, de modo a garantir autonomia máxima, em detrimento da frequência da geração elétrica às cargas.
• C. o disjuntor de conexão do grupo à rede elétrica deve permanecer sempre fechado, mantendo o grupo moto-gerador ligado à energia elétrica da concessionária de forma contínua. No advento de falta de fornecimento, esse disjuntor é aberto para desligar o gerador elétrico da rede.
• D. um dispositivo eletrônico inteligente é responsável por realizar a conversão da tensão contínua de saída do gerador à tensão alternada da rede trifásica.
• E. quando ocorre uma falta de fornecimento de energia por parte da concessionária, o grupo moto-gerador que estava parado realiza sua partida, para então gerar a energia para o sistema. Isso é realizado de forma instantânea, sem interrupção no fornecimento.

O módulo da corrente elétrica, em ampère, é

• A. 19.
• B. 15.
• C. 20.
• D. 10.
• E. 5.

• A.
• B.
• C.
• D.
• E.

Em instalações elétricas prediais, a relação entre a demanda máxima e a potência instalada que é usada para o dimensionamento do ramal de entrada é denominada

• A. fator de aplicação.
• B. fator de demanda.
• C. fator de potência.
• D. demanda nominal.
• E. potência efetiva.

Considere as associações abaixo.

 O resultado da conversão Δ → Υ, em Ω, encontra-se em:

• A. Ra = 12; Rb = 4; Rc = 6.
• B. Ra = 4; Rb = 10; Rc = 3.
• C. Ra = 12; Rb = 3; Rc = 4.
• D. Ra = 15; Rb = 12; Rc = 10.
• E. Ra = 12; Rb = 16; Rc = 4.

Considere o circuito abaixo.

Na etapa de saída trata-se de um amplificador de potência tipo:

• A. Darligton seguidor de emissor.
• B. Push Pull.
• C. Classe A.
• D. Classe B.
• E. Emissor Comum e Coletor Comum em cascata.

Um eletroduto de PVC rígido roscável tem diâmetro nominal de 40 mm e espessura de 2,9 mm. Nesse caso, a sua área de ocupação máxima, em mm², deve ser, para os casos abaixo, aproximadamente,

• A.
• B.
• C.
• D.
• E.
