Questões de Engenharia Elétrica da Fundação Carlos Chagas (FCC)

A figura abaixo refere-se ao esquema multifilar do quadro de distribuição de uma instalação elétrica.

 Os dispositivos I, II e III são corretamente identificados em:

• A.
• B.
• C.
• D.
• E.

Considere os três trechos de um diagrama unifilar de uma instalação elétrica predial, conforme abaixo.

Na simbologia utilizada, o trecho

• A. I contém erro de representação do neutro e do retorno.
• B. I contém erro de representação das fases.
• C. II contém erro de representação do retorno.
• D. II contém erro de representação dos neutros.
• E. III não contém erros de representação.

O sistema de iluminação de um ambiente de 40 m² consome 120 W e proporciona uma iluminância homogênea de 800 lux. Nesse caso, a sua eficiência, em lúmens/watts, é de, aproximadamente,

• A. 25.
• B. 2400.
• C. 485.
• D. 6.
• E. 267.

Para o projeto do ramal de entrada de uma instalação elétrica residencial, o projetista precisou consultar a tabela fornecida pela concessionária de energia elétrica local, apresentada abaixo.

Considerando que a unidade consumidora tenha sido classificada na categoria de atendimento B (bifásica) e que a corrente de demanda máxima calculada tenha sido de 56 A, é indicado a utilização de

• A. condutor do ramal de entrada de seção 16 mm² com capacidade de condução de corrente de 76 A, disjuntor com corrente nominal de 70 A e eletroduto de entrada de 32 mm.
• B. medição direta, condutor do ramal de entrada de seção 16 mm², disjuntor com corrente nominal de 60 A e caixa categoria B, tipo E.
• C. medição indireta, condutor do ramal de entrada de seção 50 mm², disjuntor com corrente nominal de 125 A e caixa categoria B, tipo M.
• D. medição direta, condutor do ramal de entrada e de aterramento de seção 10 mm² e poste de concreto com esforço mínimo suportável de 90 daN.
• E. medição indireta, condutor do ramal de entrada de seção 16 mm², disjuntor com corrente nominal de 50 A e maior motor de 3 CV para tensão 220 V.

Em um projeto de instalação elétrica, após a previsão de cargas, obteve-se o gráfico de distribuição das cargas na planta do imóvel, conforme a figura abaixo.

Pelo método do baricentro, o centro de carga fica localizado na coordenada (x, y), em metros,

• A. (12,8).
• B. (8,4).
• C. (4,8).
• D. (10,6).
• E. (14,6).

Um wattímetro, devidamente calibrado, foi instalado para monitorar a potência entregue a um motor trifásico industrial operando a plena carga. A potência medida foi de 1,1 kW. Sendo a potência nominal 1 cv, as perdas totais, em watt, registradas para o motor em análise valem, aproximadamente,

• A. 364.
• B. 125.
• C. 470.
• D. 227.
• E. 150.

No circuito abaixo, inicialmente, com a chave no ponto A, o capacitor C encontra-se conectado na fonte de 200 V. No instante t = 0 a chave passa para a posição B e o capacitor começa a se descarregar via resistor de 10 kΩ.

Transcorridos 4,7s, a carga do capacitor em milicoulomb é, aproximadamente,

• A. 10.
• B. 35.
• C. 74.
• D. 125.
• E. 97.

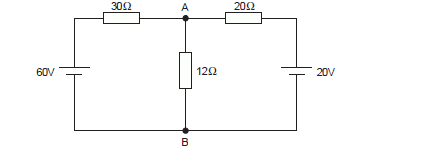

Considere o circuito elétrico abaixo.

O valor da tensão elétrica, em volts, presente no ramo AB do circuito é,

• A. 6.
• B. 12.
• C. 30.
• D. 18.
• E. 24.

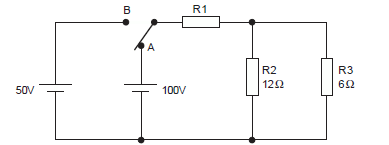

Na condição inicial, onde a chave do circuito encontra-se ligada no ponto A a potência dissipada no resistência R3 é 0,6 kW.

Ao mudar a chave para a posição B a potência, em watt, dissipada na resistência R3, passa a ser igual a

• A. 300.
• B. 100.
• C. 50.
• D. 450.
• E. 150.

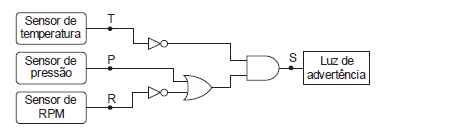

Considere o dispositivo de alarme representado abaixo e o seu circuito equivalente com apenas portas NAND.

O circuito equivalente é o que consta em:

• A.
• B.
• C.
• D.
• E.
