Questões de Engenharia Elétrica da Fundação Carlos Chagas (FCC)

Em uma instalação elétrica, a potência ativa consumida é de 100 kW e o fator de potência é de 0,8, o qual será corrigido para 0,9. Sobre essa instalação,

• A. a nova potência aparente será igual à de antes da correção.
• B. a nova potência ativa será de 90 kW.
• C. a nova potência reativa será igual à de antes da correção.
• D. as potências aparentes antes e depois da correção são, respectivamente 125 kVA e 111,1 kVA.
• E. as potências aparentes antes e depois da correção são, respectivamente 80 kVA e 90 kVA.

No dimensionamento dos condutores do circuito de alimentação de um motor deve ser considerada uma corrente de projeto no mínimo igual à corrente nominal do motor, nas condições de utilização. Um motor trifásico de indução, com rotor tipo gaiola de esquilo, com os parâmetros citados abaixo, deverá ser usado de forma ininterrupta em uma dada instalação elétrica em 60,0 [Hz]:

− Frequência nominal = 60,0 [Hz].

− Escorregamento nominal = 5,0 [%].

− Potência nominal = 8,1 [kW].

− Tensão nominal = 220,0 [V].

− Fator de potência = 0,9 (indutivo).

− Fator de serviço = 1,0.

− Rendimento em potência nominal = 90,0 [%].

Nessas circunstâncias, a corrente nominal do motor é, em [A], aproximadamente,

• A. 73,2.
• B. 26,3.
• C. 45,5.
• D. 52,6.
• E. 13,3.

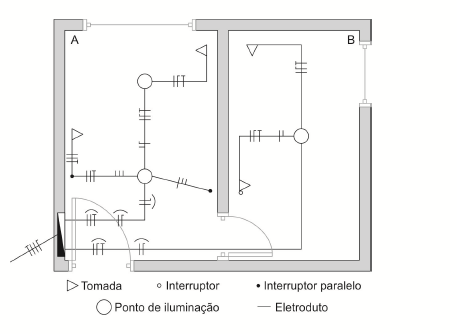

O diagrama unifilar, abaixo, descreve a instalação elétrica (F1+F2+N+PE, 127/220 [V], 60 [Hz]) de parte de uma edificação.

Nesse diagrama, o cômodo

• A. A possui dois circuitos, um circuito de iluminação (F1+N) e outro circuito de tomada (F2+N+PE).
• B. A possui três circuitos, dois circuitos de iluminação (F1+N e F2+N) e outro circuito de tomada (F2+N+PE).
• C. A possui três circuitos, um circuito de iluminação (F1+N) e dois circuitos de tomadas (F1+N+PE e F2+N+PE).
• D. B possui dois circuitos, um circuito de iluminação (F1+N) e outro circuito de tomada (F1+F2+PE).
• E. B possui dois circuitos, um circuito de iluminação (F1+N) e outro circuito de tomada (F2+N+PE).

A respeito dos esquemas de aterramento que podem ser considerados em uma instalação elétrica de baixa tensão,

• A. no esquema TN, a alimentação possui um ponto diretamente aterrado e as massas são ligadas ao ponto da alimentação aterrado através de condutores de proteção.
• B. o esquema TN-S implica que o condutor de neutro ou o condutor de fase podem ser omitidos em uma instalação elétrica.
• C. no esquema IT todas as partes vivas são conectadas à terra através de um ponto de aterramento de baixa impedância. Todas as massas da instalação são aterradas nesse mesmo ponto.
• D. o esquema TN-S implica que o condutor de neutro e o condutor de fase podem ser interligados em uma única função, como condutor de proteção.
• E. quando um condutor desempenha simultaneamente a função de condutor de neutro e de fase, ele é denominado condutor de proteção ou PEN.

No dimensionamento de condutores e eletrodutos em uma instalação elétrica,

• A. caso haja três ou mais condutores presentes dentro de um eletroduto, a taxa de ocupação do mesmo não deve ser superior a 40,0 [%].
• B. caso a taxa de ocupação de um eletroduto seja superior a 70,0 [%], deve-se reduzir a corrente de projeto da instalação, para diminuir a seção dos condutores utilizados, mantendo a seção do eletroduto, até que o fator de ocupação máximo seja atendido.
• C. o fator de ocupação está relacionado diretamente à quantidade de condutores energizados, e não considera os condutores não utilizados lançados dentro do eletroduto.
• D. caso haja passagem simultânea de circuitos de alimentação, telefonia, TV a cabo e infraestrutura de rede cabeada, o fator de utilização de um eletroduto ou calha elétrica deve ser inferior a 31,0 [%].
• E. a forma de acondicionamento dos condutores dentro de um eletroduto não impacta na corrente utilizada para o dimensionamento da capacidade de corrente dos condutores que serão utilizados.

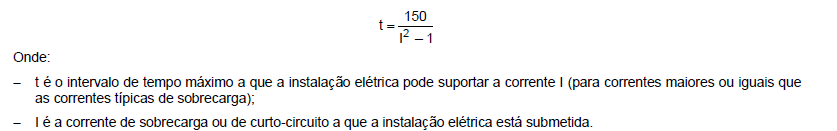

Instalações elétricas industriais podem suportar correntes de sobrecarga ou de curto-circuito durante intervalos de tempo reduzidos, que normalmente são inversamente proporcionais à magnitude dessas correntes. Nesse contexto, uma instalação elétrica industrial pode suportar correntes dessa natureza respeitando a seguinte curva:

Considerando que essa instalação pode ser protegida por um relé de sobrecorrente cuja corrente mínima de pickup é 200 [A], a equação que descreve corretamente a curva que deve ser escolhida, para esse dispositivo de proteção, de modo a que ele seja capaz de proteger a instalação elétrica em questão é

• A.
• B.
• C.
• D.
• E.

A instalação elétrica de uma planta industrial alimenta um motor de indução trifásico que consome potência ativa igual a 90 [kW] e está conectado em paralelo com um banco trifásico de capacitores. Esse banco possui três capacitores ligados em estrela, que corrigem o fator de potência do motor, de modo a adequar o seu fator de potência ao fator exigido pela concessionária de distribuição. São dados:

− Motor alimentado por um sistema trifásico simétrico, cuja frequência angular é 300 [rad/s];

− Tensão de fase do banco de capacitores é 200 [V];

− Fator de potência do conjunto (motor e banco) é unitário; e

− Capacitância por fase é 2500 [μF].

O fator de potência do motor de indução trifásico é

• A. 0,87.
• B. 0,71.
• C. 0,50.
• D. 0,35.
• E. 0,25.

Um sistema de microgeração de energia elétrica trifásico conectado em estrela, construído de forma personalizada, fornece tensão de linha de 145 [V]/50 [Hz]. A tensão de fase nesse sistema é, em [V], aproximadamente,

• A. 110.
• B. 251.
• C. 84.
• D. 103.
• E. 73.

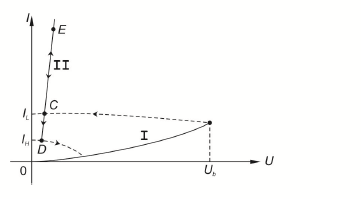

A figura abaixo mostra a curva característica de um dispositivo semicondutor de potência (tiristor).

A região da curva identificada por I é denominada região de

• A. amplificação.
• B. bloqueio.
• C. condução.
• D. depleção.
• E. saturação.

Uma carga resistiva de 5 Ω é acionada por meio de um SCR e uma tensão de 127 V (valor eficaz). Para limitar o degrau de corrente em 20 A/μs, o valor do indutor a ser adicionado ao circuito é, em μH, aproximadamente,

• A. 45.
• B. 3.
• C. 32.
• D. 9.
• E. 18.
