Questões de Engenharia Elétrica da Fundação Carlos Chagas (FCC)

Com relação aos equipamentos denominados para-raios, considere:

I. Varistores de óxido metálico são dispositivos usualmente empregados como para-raios em subestações e têm a função de limitar as sobretensões de qualquer natureza.

II. Para-raios são instalados distantes dos principais equipamentos das subestações de modo a reduzir a probabilidade de incidência de descargas atmosféricas nesses equipamentos.

III. Para-raios são equipamentos que podem contribuir com a confiabilidade, a economia e a continuidade de serviço dos sistemas elétricos.

Está correto o que consta em

• A. I, apenas.
• B. II, apenas.
• C. I e III, apenas.
• D. II e III, apenas.
• E. I, II e III.

São conhecidas as seguintes grandezas para o circuito de uma carga monofásica, alimentada por um condutor de fase e um condutor de neutro:

− IB = 20,0 [A], como a corrente de projeto do circuito.

− IZ = 30,0 [A], como a capacidade de condução de corrente dos condutores do circuito, em uma dada forma de instalação.

Nessas condições, apresenta corretamente o emprego de dispositivos de proteção contra curtos-circuitos e sobrecargas, considerando a coordenação com os demais elementos do circuito:

• A. Podem ser aplicados dois fusíveis, cada um com corrente nominal de 12,0 [A], um no condutor de fase e um no condutor de neutro do circuito. Os fusíveis são instalados ambos a montante dos cabos de alimentação da carga.
• B. Pode ser aplicado um fusível, com corrente nominal de 30,0 [A], no condutor de fase do circuito. O fusível deve ser instalado a jusante do cabo de alimentação de fase, no ponto de ligação à carga.
• C. Podem ser aplicados dois disjuntores, cada um com corrente nominal de 12,0 [A], um no condutor de fase e um no condutor de neutro do circuito. Os disjuntores são instalados a montante do cabo de alimentação do circuito.
• D. Pode ser aplicado um disjuntor, com corrente nominal de 30,0 [A], no condutor de fase do circuito. O disjuntor deve ser instalado a montante do cabo de alimentação da fase do circuito.
• E. Podem ser aplicados dois disjuntores em paralelo, cada um com corrente nominal de 15,0 [A]. Os disjuntores são instalados a montante do cabo de alimentação da fase do circuito.

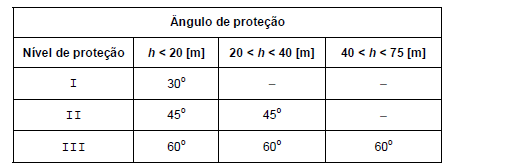

Um engenheiro deseja efetuar o dimensionamento de um sistema de proteção contra descargas atmosféricas, pelo método de Franklin, em uma edificação que possui 19 [m] de altura. Para tanto, consultou a norma vigente e deparou-se com a tabela abaixo.

Dado que o nível de proteção pretendido pelo engenheiro é II e que o raio de proteção é de 4 [m], a altura da haste aterrada, em relação ao plano que se quer proteger, supondo que se possa construir uma haste personalizada, com a altura desejada é, em [m], igual a

• A. 3,0.
• B. 1,0.
• C. 2,0.
• D. 0,5.
• E. 4,0.

Considere um material ferromagnético com secção (área) transversal de 1 [cm²], no qual existe um fluxo magnético perpendicular de 20 × 10⁻³ [Wb]. Nessa situação, a densidade de fluxo magnético é, em [Gauss],

• A. 2 . 10².
• B. 5 . 10⁻².
• C. 2 . 10⁴.
• D. 5 . 10².
• E. 2 . 10⁶.

Considere um fio condutor de diâmetro A, no qual percorre uma corrente I. Esse fio é submetido a um campo magnético B perpendicular a ele. A representação correta da força F gerada é apresentada em

• A.
• B.
• C.
• D.
• E.

Com o objetivo de desenvolver um galvanômetro foi construída uma bobina indutora com 100 espiras, 5 [mm] de comprimento, área transversal da espira de 0,4 [cm²] e núcleo de ar. Considerando a permeabilidade magnética do ar (μo) = 4 . π . 10⁻⁷, a indutância da bobina é, em [μH], aproximadamente,

• A. 25.
• B. 230.
• C. 100.
• D. 360.
• E. 68.

Um transformador real apresenta perdas no processo de transformação do primário para o secundário e vice-versa. Um dos tipos de perda é conhecido como perdas por correntes parasitas, que decorre da

• A. corrente induzida no enrolamento primário devido ao reflexo do enrolamento secundário.
• B. existência da resistência ôhmica nos enrolamentos, o que provoca a perda por geração de calor.
• C. existência de indutância mútua entre os enrolamentos, o que provoca a indução de correntes em ambos.
• D. corrente induzida no núcleo devido ao campo magnético, o que provoca a perda por geração de calor.
• E. corrente gerada pela histerese magnética, o que induz uma corrente defasada no enrolamento primário.

Do ponto de vista magnético, os materiais podem ser caracterizados por sua permeabilidade magnética, podendo-se distinguir os tipos de meios ferromagnéticos, diamagnéticos e paramagnéticos. Um exemplo de material classificado como diamagnético é:

• A. Alumínio.
• B. Cromo.
• C. Platina.
• D. Prata.
• E. Sódio.

Motores podem ser protegidos por diversos tipos de dispositivos. O dispositivo que protege contra sobrecarga, falta de fase e tensão é o

• A. fusível.
• B. relé bimetálico.
• C. termopar.
• D. termostato.
• E. varistor.

Um relé eletromecânico de sobrecorrente instantânea, com ajuste de tempo definido (ANSI 50), possui duas bobinas de corrente, com entradas para corrente secundária de 1,0 [A] ou 5,0 [A], ajuste do multiplicador de corrente de pickup, ajuste do tempo definido, uma saída a relé de pickup, normalmente aberta, e uma saída a relé de trip, normalmente aberta. A respeito desse equipamento,

• A. todas as bobinas de corrente devem ser ligadas para prover uma grandeza de polarização e uma grandeza de atuação para o equipamento.
• B. a saída de pickup normalmente aberta se torna um contato elétrico fechado se a corrente em uma das bobinas do relé for superior à corrente ajustada no multiplicador de corrente de pickup. Assim que a corrente diminui, a saída de pickup volta a abrir.
• C. o ajuste de tempo definido permite modificar o limiar de atuação de corrente do relé, permitindo seu ajuste para diferentes correntes de atuação, conforme a aplicação.
• D. a saída de trip normalmente aberta se torna um contato elétrico fechado assim que o relé identificar uma situação de sobrecorrente, permanecendo fechada até que um usuário faça o reset ou desarme sua função de lockout (ANSI 86).
• E. o ajuste do multiplicador de corrente de pickup permite a seleção de uma ou mais curvas de tempo versus corrente, conforme a necessidade de coordenação da atuação do relé, com características inversa, extremamente inversa e muito inversa.
