Questões de Engenharia Elétrica da Fundação Carlos Chagas (FCC)

Considere dois condutores de 100 m de comprimento, sendo um de cobre, com seção de 1,5 mm² e resistividade de 0,017 Ω.mm²/m e outro de alumínio, com seção de 2,5 mm² e resistividade de 0,026 Ω.mm²/m. É correto afirmar que a resistência do condutor de cobre é

• A. 100% maior que a do condutor de alumínio.
• B. menos de 20% menor que a do condutor de alumínio.
• C. aproximadamente metade da resistência do condutor de alumínio.
• D. mais de 20% maior que a do condutor de alumínio.
• E. menos de 10% maior que a do condutor de alumínio.

• A. 430 ìA
• B. 48 mA
• C. 96 mA
• D. 136 mA
• E. 840 ìA

• A.
• B.
• C.
• D.
• E.

Um circuito eletrônico tem como base a carga de um capacitor de 2.200 μF por meio de uma resistência em série de 680 kΩ e de uma alimentação contínua de 48 V. Se essa tensão é aplicada ao circuito RC, estando o capacitor completamente descarregado, o tempo necessário para que a tensão no resistor atinja 18 V é de, aproximadamente,

• A. 12 minutos.
• B. 25 minutos.
• C. 50 minutos.
• D. 25 segundos.
• E. 50 segundos.

Cristal de silício dopado com átomos pentavalentes corresponde a

• A. junção PN.
• B. diodo túnel.
• C. diodo Schotky.
• D. semicondutor tipo N.
• E. semicondutor tipo P.

Considere os circuitos descritos a seguir:

I. três resistências iguais a 3 kΩ em configuração estrela.

II. três resistências iguais a 6 kΩ em configuração triângulo.

III. três resistências iguais a 4 kΩ em configuração estrela.

Convertendo os circuitos I e III para triângulo e o circuito II para estrela, os resultados são três resistências de valores iguais a

• A.
• B.
• C.
• D.
• E.

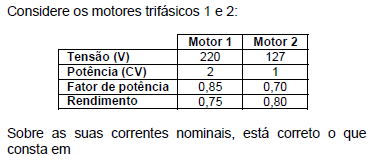

• A. In1 ≅ 4.In2
• B. In1 >> In2
• C. In1 << In2
• D. In1 ≅ In2
• E. In1 ≅ 2.In2

Uma carga trifásica equilibrada é composta de três impedâncias de valor 5∠45°Ω ligadas na configuração triângulo e é alimentada por uma tensão de linha 220 V. O módulo da corrente de linha e a potência reativa total da carga valem, correta e respectivamente,

• A. 25 A e 10 kVAR
• B. 44 A e 10 kVAR
• C. 44 A e 20 kVAR
• D. 76 A e 20 kVAR
• E. 76 A e 10 kVAR

• A. 2M2 Ù
• B. 6k8 Ù
• C. 47 Ù
• D. 470 Ù
• E. 680kÙ

• A. S = X. Z
• B.
• C.
• D.
• E.
