Questões de Engenharia Elétrica da Fundação Carlos Chagas (FCC)

• A.

  2.

• B.

  20.

• C.

  12,5.

• D.

  15.

• E.

  5.

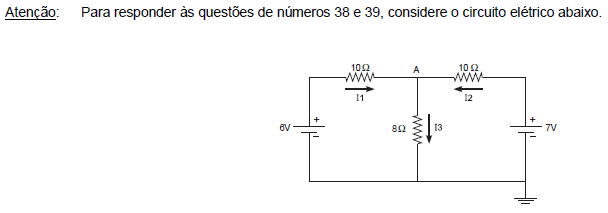

No circuito, o valor da tensão no ponto A é, em V, igual a

• A.

  1,2.

• B.

  4,8.

• C.

  3,6.

• D.

  4,0.

• E.

  2,5.

Sobre seccionador, considere:

I. É um dispositivo de manobra, com abertura e fechamento automatizado do circuito elétrico com carga, quando a corrente ultrapassar a corrente nominal suportável ou em condições de ocorrência de curto-circuito.

II. Na chave seccionadora trifásica, cada fase é acionada individualmente por um comando rotativo.

III. Há chave seccionadora cujo acionamento é motorizado com comando elétrico por botoeiras.

Está correto o que consta APENAS em

• A.

  I e II.

• B.

  II e III.

• C.

  I.

• D.

  II.

• E.

  III.

Uma carga trifásica em estrela é composta de três impedâncias iguais de valor (30 + j40) Ω e a tensão eficaz de linha é igual a 760 V. Cada corrente eficaz de

• A.

  fase é maior que 10 A e está atrasada em relação à respectiva tensão de fase de um ângulo menor que 45°.

• B.

  fase é menor que 10 A e está atrasada em relação à respectiva tensão de fase de um ângulo maior que 45°.

• C.

  fase é menor que 10 A e está adiantada em relação à respectiva tensão de fase de um ângulo menor que 30°.

• D.

  linha é menor que 5 A e está atrasada em relação à respectiva tensão de linha de um ângulo maior que 60°.

• E.

  linha é maior que 5 A e está adiantada em relação à respectiva tensão de linha de um ângulo menor que 45°.

• A.



• B.



• C.



• D.



• E.



Considere a ligação de computadores à rede elétrica através de estabilizadores de tensão e as informações abaixo.

I. Nunca se deve ligar mais de um computador em cada estabilizador.

II. O estabilizador protege o computador de ruídos e surtos repentinos de tensão da rede elétrica.

III. Se por qualquer motivo o valor da tensão da rede elétrica oscilar para menos, a tensão fornecida ao computador permanece, praticamente, inalterada.

IV. Mesmo com falta de tensão da rede, o estabilizador mantém o computador funcionando por alguns minutos.

Está correto o que consta APENAS em

• A.

  I e II.

• B.

  IV.

• C.

  III.

• D.

  II e III.

• E.

  I e IV.

• A.



• B.



• C.



• D.



• E.



A operação matemática (B5)16 – (00111001)2 resulta, no sistema decimal, no valor:

• A.

  268.

• B.

  224.

• C.

  145.

• D.

  124.

• E.

  67.

• A.

  duas lâmpadas de 220 V em paralelo comandadas por três pontos distintos e uma tomada baixa de 127 V.

• B.

  duas lâmpadas de 127 V em série comandadas por dois pontos distintos e uma tomada alta de 220 V.

• C.

  duas lâmpadas de 127 V em paralelo comandadas por três pontos distintos e uma tomada alta de 220 V.

• D.

  três lâmpadas de 127 V em série comandadas por dois pontos distintos e uma tomada alta de 220 V.

• E.

  três lâmpadas de 220 V em paralelo comandadas por dois pontos distintos e uma tomada baixa de 127 V.

Analise o trecho de programa do microcontrolador da família 8051:

CLR C

MOV R0,#20H

MOV A,#5CH

MOV 20H,#C5H

MOV 30H,#20H

ADD A,@R0

Após o processamento do programa, o conteúdo do acumulador (A) e do flag denominado carry (C) valem:

• A.



• B.



• C.



• D.



• E.
