Questões de Engenharia Elétrica da Fundação Carlos Chagas (FCC)

Uma instalação elétrica residencial previu um circuito bifásico de 220 V com carga instalada formada por três tomadas baixas de 100 VA cada e três tomadas médias de 600 VA cada. Para efeito de dimensionamento dos cabos da instalação pelo método da capacidade de condução de corrente, a corrente de projeto vale, em A, aproximadamente,

• A.

  16,4.

• B.

  4,6.

• C.

  9,5.

• D.

  12,8.

• E.

  3,2.

Considere a descrição da Lei Circuital de Ampère:

“A integral de linha do vetor campo magnético em torno de uma trajetória fechada é diretamente proporcional à quantidade de corrente total enlaçada pela trajetória.”

Matematicamente, essa lei pode ser descrita como

• A.



• B.



• C.



• D.



• E.



Examine as afirmativas abaixo, sobre características de antenas.

I. É chamado de ganho da antena, a relação entre campo de irradiação máximo e campo de irradiação mínimo em dB.

II. Eficiência: é a relação entre a potência realmente irradiada por uma antena e a potência a ela entregue pelo transmissor.

III. Diretividade: é a relação entre o campo irradiado pela antena em uma determinada direção e o campo que seria irradiado por uma antena isotrópica que recebesse a mesma potência.

IV. Relação frente-costas: é a relação entre a potência irradiada em uma direção predominante e aquela irradiada no mesmo eixo, porém em direção oposta.

V. Ângulo de abertura: é a faixa de frequência na qual ela pode operar satisfatoriamente, sem alterar suas características mais importantes, como por exemplo, a diretividade.

Das características expostas das antenas está correto o que consta APENAS em

• A.

  I, II e III.

• B.

  II, III e IV.

• C.

  I, IV e V.

• D.

  I, II e V.

• E.

  III, IV e V.

Uma onda de 400 MHz é transmitida via rádio (ar) e por um cabo coaxial cuja indutância efetiva vale 0,25 μH/m e a capacitância efetiva vale 100 pF/m. É correto afirmar que

• A.

  a velocidade de propagação da onda via rádio é o dobro da velocidade de propagação da onda pelo cabo coaxial.

• B.

  a velocidade de propagação da onda via rádio é 2/3 da velocidade de propagação da onda pelo cabo coaxial.

• C.

  a onda se propaga no cabo coaxial com um comprimento de onda igual a 2/3 do comprimento de onda da propagação via rádio.

• D.

  no cabo coaxial a onda se propaga com um comprimento de onda maior que o comprimento de onda via rádio.

• E.

  o comprimento de onda é o mesmo para a onda se propagando via rádio e via cabo, pois a sua frequência não se altera.

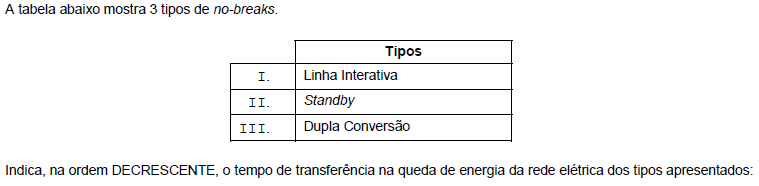

• A.

  I − II − III.

• B.

  I − III − II.

• C.

  II − III − I.

• D.

  II − I − III.

• E.

  III − II − I.

Em uma linha de transmissão, o sinal na entrada tem potência de 10 W, mas a potência que chega à carga é de 100 mW. Portanto, o sinal sofre uma atenuação de

• A.

  100 dB.

• B.

  80 dBm.

• C.

  50 dBu.

• D.

  20 dB.

• E.

  10 dBm.

Sobre redes lógicas, analise as proposições abaixo.

I. Os repetidores são dispositivos que concentram e distribuem os cabos dos computadores ligados a uma rede lógica.

II. O cabo de par trançado com conectores RJ45 do tipo cross-over tem de um lado a pinagem de acordo com a norma EIA/TIA 568A e do outro de acordo com a norma EIA/TIA 568B.

III. Na topologia estrela, os computadores estão ligados em série por cabo coaxial de 50 Ω.

Está correto o que se afirma APENAS em

• A.

  I.

• B.

  II.

• C.

  III.

• D.

  I e III.

• E.

  II e III.

O modelo OSI (Open System Interconection) possui uma camada que é a responsável por converter, os dados codificados na rede, em outros formatos compreensíveis aos usuários. Trata-se da camada cujo número e denominação são, respectivamente,

• A.

  6 – apresentação.

• B.

  4 – aplicação.

• C.

  1 – física.

• D.

  5 – rede.

• E.

  7 – transporte.

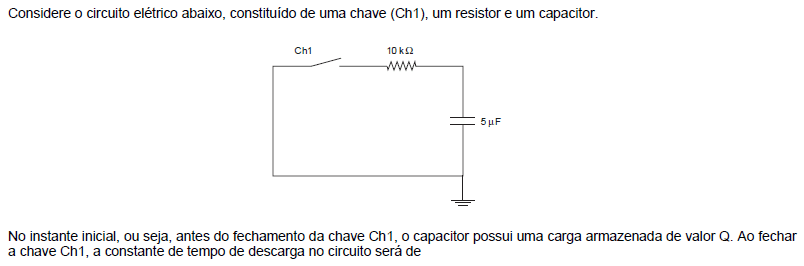

• A.

  0,5 ms.

• B.

  2 ms.

• C.

  50 ms.

• D.

  2 s.

• E.

  50 s.

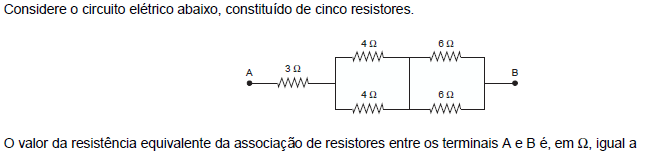

• A.

  5.

• B.

  8.

• C.

  23.

• D.

  15.

• E.

  13.
