Questões de Engenharia Elétrica da Fundação Carlos Chagas (FCC)

• A.

  16 kHz.

• B.

  10 kHz.

• C.

  0,8 kHz.

• D.

  25 kHz.

• E.

  32 kHz.

Um eletroduto embutido em uma instalação elétrica residencial foi dimensionado, com base na taxa de ocupação máxima, para um tamanho nominal (diâmetro) de 25 ou 3/4”, devendo ligar duas caixas de derivação em linha reta e distantes 21 m uma da outra. De acordo com a NBR 5410, deve-se

• A.

  acrescentar, pelo menos, uma caixa de derivação entre as duas existentes de modo que não haja trecho superior a 15 m.

• B.

  acrescentar, pelo menos, duas caixas de derivação entre as duas existentes de modo que não haja trecho superior a 8 m.

• C.

  reduzir o tamanho nominal do eletroduto para 20 ou 1/2”, que é o mais adequado para instalação embutida até 25 m.

• D.

  aumentar em um nível o tamanho nominal do eletroduto para cada 3 m inteiros excedentes acima de 15 m, ou seja, ele deve passar a ter tamanho nominal 40 ou 11/4”.

• E.

  aumentar em um nível o tamanho nominal do eletroduto para cada 5 m inteiros ou fração excedentes acima de 18 m, ou seja, ele deve passar a ter tamanho nominal 32 ou 1”.

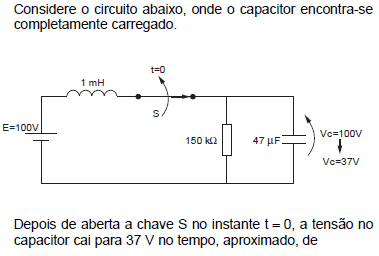

• A.

  1 min. e 20 s.

• B.

  15 s.

• C.

  10 s.

• D.

  30 s.

• E.

  7 s.

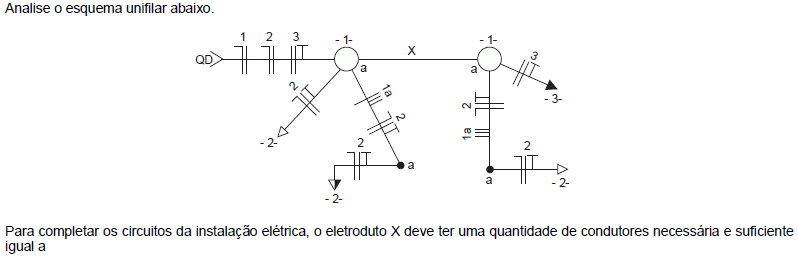

• A.

  12.

• B.

  5.

• C.

  7.

• D.

  9.

• E.

  4.

Considere um circuito RLC em série, em que R = 80 Ω, X_L = 80 Ω e X_C = 20 Ω, alimentado por uma tensão senoidal de 110 V/60 Hz. Sobre ele é correto afirmar que a potência ativa em watts é, aproximadamente,

• A.

  67.

• B.

  97.

• C.

  605.

• D.

  151.

• E.

  121.

No item relativo à segurança em instalações elétricas desenergizadas previsto na NR 10, uma instalação deve manter-se desenergizada até a autorização para a sua reenergização. Considere:

I. Remoção do aterramento temporário, da equipotencialização e das proteções adicionais.

II. Destravamento, se houver, e religação dos dispositivos de seccionamento.

III. Retirada das ferramentas, utensílios e equipamentos.

IV. Retirada da zona controlada dos trabalhadores não envolvidos no processo de reenergização.

V. Remoção da sinalização de impedimento de reenergização.

Nesta situação, a sequência correta de operações é

• A.



• B.



• C.



• D.



• E.



Considere os ensaios citados abaixo.

Ensaio:

I. em vazio.

II. de isolação.

III. em curto-circuito.

IV. de polarização.

Os parâmetros do circuito equivalente do transformador NÃO IDEAL podem ser conseguidos, experimentalmente, com o que consta APENAS em

• A.

  I e IV.

• B.

  III e IV.

• C.

  I e III.

• D.

  II e IV.

• E.

  II e III.

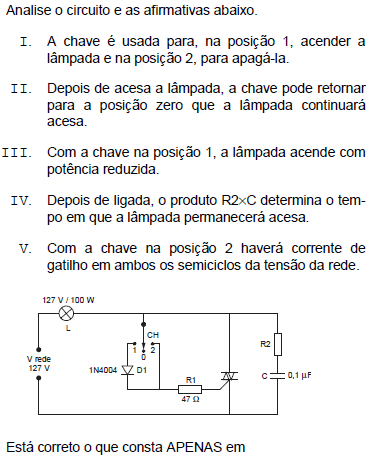

• A.

  I, II e III.

• B.

  I e II.

• C.

  III e IV.

• D.

  IV e V.

• E.

  III e V.

• A.



• B.



• C.



• D.



• E.



O núcleo dos transformadores, salvo casos especiais, é construído por finas lâminas de aço-silício, isoladas, sobrepostas umas sobre as outras. O objetivo da laminação do núcleo é

• A.

  aumentar a permeabilidade magnética do núcleo.

• B.

  linearizar as características magnéticas do núcleo.

• C.

  reduzir as perdas por correntes parasitas no núcleo.

• D.

  reduzir o fluxo de dispersão de ambos os enrolamentos.

• E.

  reduzir a histerese magnética.
