Questões de Engenharia Elétrica da Fundação Carlos Chagas (FCC)

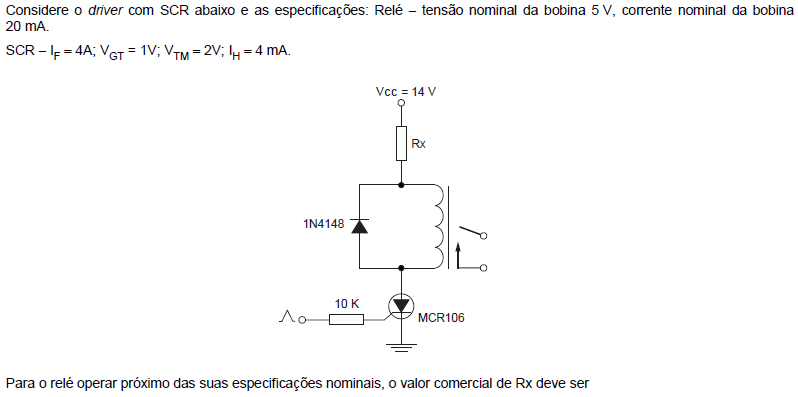

• A.

  47 kÙ.

• B.

  1 kÙ.

• C.

  360 Ù.

• D.

  620 Ù.

• E.

  3,3 kÙ.

Uma edificação é destinada à utilização de equipamentos cuja operação não pode ser interrompida, como os hospitais, por exemplo. Para tanto, ela possui um sistema de aterramento em que não há nenhum ponto de alimentação diretamente aterrado, ou seja, a alimentação deve ser completamente isolada da terra ou ser aterrada por uma alta impedância.

Tal sistema baseia-se no esquema de aterramento

• A.

  TT.

• B.

  IT.

• C.

  TN-C.

• D.

  TN-S.

• E.

  TN-CS.

Em muitas aplicações existe a necessidade de se controlar a velocidade ou torque de motores elétricos, tipo motor elétrico de indução trifásico. Um equipamento eletrônico de potência, próprio a essa tarefa é o

• A.

  CLP.

• B.

  Conversor de frequência.

• C.

  Soft starter.

• D.

  Filtro ressonante.

• E.

  IGBT.

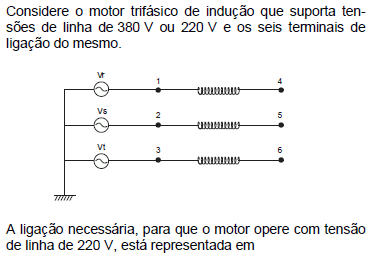

• A.

  1-6, 2-4 e 3-5.

• B.

  4-5-6, 2-4 e 2-6.

• C.

  4-5-6.

• D.

  1-3-5 e 2-4-6.

• E.

  1-6 e 3-4.

Considere um motor de indução de 460 V, 50 hp, 60 Hz, 4 polos e rotação de 1.755 rpm, operando com carga nominal.

Nas condições citadas, o escorregamento nominal do motor é

• A.

  3,4%.

• B.

  13%.

• C.

  4,7%.

• D.

  2,5%.

• E.

  1,7%.

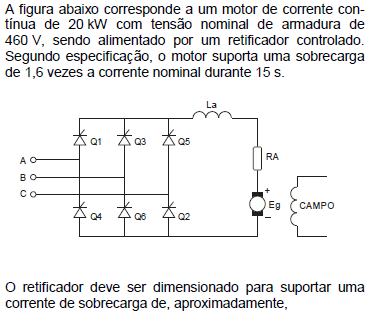

• A.

  70 A.

• B.

  80 A.

• C.

  43 A.

• D.

  40 A.

• E.

  30 A.

São códigos de tiristores comerciais:

• A.

  BC547 e BC327.

• B.

  BT151 e BT157.

• C.

  1N4004 e 1N4148.

• D.

  2N3055 e TIP122.

• E.

  OA60 e 4N25.

Um contator possui os oito terminais dos contatos auxiliares identificados pelo seguinte código numérico: 13, 14, 21, 22, 31, 32, 43 e 44. Logo, o dispositivo tem

• A.

  1 contato NA e 3 NF.

• B.

  1 contato NF e 3 NA.

• C.

  2 contatos NA e 2 NF.

• D.

  4 contatos NA.

• E.

  4 contatos NF.

Sobre dispositivos de proteção em instalações elétricas prediais, analise as proposições abaixo.

I. Quando a corrente de projeto é superior à maior corrente nominal de disjuntores termomagnéticos comerciais, deve-se substituir o disjuntor por um interruptor DR.

II. O DPS é um dispositivo usado para proteger a instalação elétrica contra surtos de tensão provocados por descargas atmosféricas.

III. Para que o disjuntor termomagnético opere corretamente em caso de sobrecarga, a sua corrente nominal deve ser maior que a capacidade de corrente do condutor fase do circuito.

Está correto o que se afirma em

• A.

  I, apenas.

• B.

  II, apenas.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.

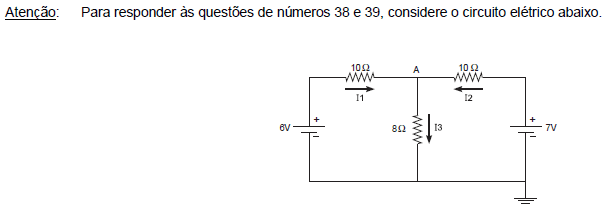

Considerando a representação de correntes adotada no circuito e aplicando a 1ª Lei de Kirchhoff para o nó A, tem-se que

• A.

  I3=I1−I2.

• B.

  I3=I2−I1.

• C.

  I1−I2+I3=0.

• D.

  I1+I2+I3=0.

• E.

  I1+I2−I3=0.
