Questões de Engenharia Elétrica da Fundação Carlos Chagas (FCC)

Sobre os SCRs, quando em condução, é correto afirmar:

• A. Ao reduzir a corrente de operação a zero, o dispositivo volta à situação de bloqueio.
• B. Conservando-se a corrente de gate num valor maior que o parâmetro I_H (Holding current), mantém-se a condução do SCR independentemente da corrente de operação e das tensões sobre anodo e catodo.
• C. A corrente de operação do SCR pode ser controlada, a qualquer instante, pelo sinal de gate.
• D. O sentido da corrente convencional é do catodo para o anodo.
• E. Ao cessar a tensão no gate, o dispositivo imediatamente entra em bloqueio.

Capa de chumbo blindada usada para proteger emendas de cabos telefônicos externos é:

• A.

  CEV.

• B.

  CTP-APL.

• C.

  MUFLA.

• D.

  BLE.

• E.

  FEB.

• A. SCR.
• B. TRIAC.
• C. Diodo retificador.
• D. Diodo Zener.
• E. DIAC.

• A.

  preto/verde, roxo/laranja e branco/marrom.

• B.

  amarelo/azul, preto/verde e vermelho/cinza.

• C.

  preto/verde, branco/cinza e branco/cinza.

• D.

  amarelo/verde, branco/cinza e preto/marrom.

• E.

  amarelo/verde, branco/cinza e branco/cinza.

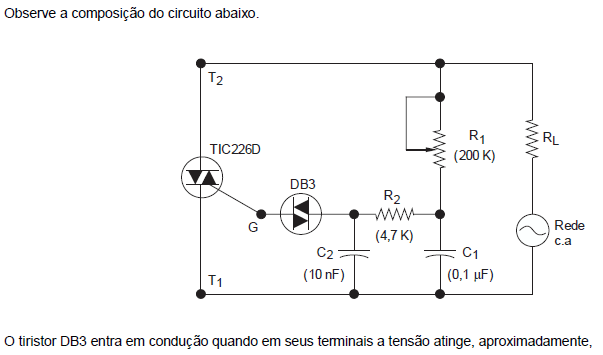

• A. 2 V.
• B. 28 V.
• C. 18 V.
• D. 40 V.
• E. 12 V.

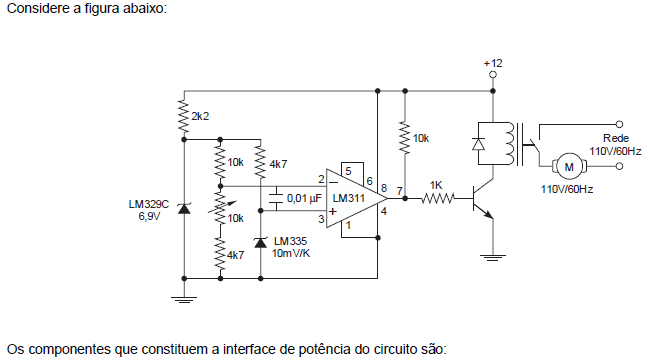

• A. LM311 e o relé.
• B. O transistor e o motor.
• C. LM329, LM335 e LM311.
• D. LM311, o transistor e o relé.
• E. O relé e o transistor.

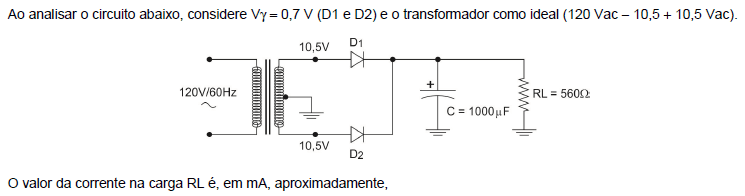

• A. 10.
• B. 14.
• C. 25.
• D. 19.
• E. 38.

Sobre as fontes chaveadas, é correto afirmar:

• A. Apresentam eficiência maior do que as fontes lineares similares.
• B. Não utilizam diodos retificadores.
• C. O transistor de chaveamento trabalha na região linear.
• D. São maiores e mais pesadas do que as fontes lineares similares.
• E. Operam com frequência de 2kHz.

• A.
• B. Resistência de saída Ro = 0.
• C. Resistência de entrada Ri = 0.
• D.
• E. Balanço perfeito: Vo = 0 quando V₁ = V₂.

• A. Ao fechar a chave S o sinal de controle é bloqueado.
• B. O bloco formado pelo CI 555 opera como um circuito monoestável.
• C. D1 protege o transformador de eventuais sobretensões.
• D. O transformador amplifica e inverte os sinais de controle.
• E. T₁ opera como amplificador de sinal.
