Questões de Engenharia Elétrica da Fundação Getúlio Vargas (FGV)

Uma fonte senoidal de 70 V alimenta uma carga composta por uma reatância de 15 Ω em série com uma resistência de 20 Ω. As quedas de tensão na reatância e na resistência serão, em Volts, respectivamente, iguais a

• A.

  24 e 57

• B.

  25 e 53

• C.

  25 e 45

• D.

  30 e 40

• E.

  42 e 56

Em uma instalação elétrica foram instaladas duas luminárias diferentes em dois ambientes distintos para fins de comparação de gastos. Em um deles, a luminária é dotada de uma lâmpada incandescente de 100 W e no outro uma luminária com uma lâmpada fluorescente compacta de 25 W. Os iluminamentos proporcionados por essas lâmpadas são iguais. O custo da lâmpada incandescente é de R$ 2,00 e o da lâmpada fluorescente de R$ 24,00. O tempo de funcionamento dessas lâmpadas é de 8 horas diárias e, nesse regime, a vida útil da incandescente é de 4 meses e a da fluorescente 12 meses. O custo do kWh da concessionária de R$ 0,50. Para a análise de custos devem ser considerados todos os meses com 30 dias e ao término do período considerado para análise, as lâmpadas deverão ser trocadas para que no período seguinte a instalação inicie novo ciclo de análise, sem que tenham que ser providenciadas novas lâmpadas. Para o primeiro período, a relação de gastos entre a lâmpada incandescente e a fluorescente, (custo‐incandescente / custofluorescente), é igual a

• A.

  1,2

• B.

  1,6

• C.

  1,8

• D.

  2,1

• E.

  2,4

• A.

  77,8

• B.

  68,0

• C.

  67,9

• D.

  60,0

• E.

  55,0

• A.

  se somente a afirmativa I estiver correta.

• B.

  se somente a afirmativa II estiver correta.

• C.

  se somente a afirmativa III estiver correta.

• D.

  se somente as afirmativas I e II estiverem corretas.

• E.

  se somente as afirmativas I e III estiverem corretas.

Os disjuntores termomagnéticos possuem o disparador térmico para sobre‐correntes e o magnético para correntes de curto‐circuito. Esses disjuntores podem ter curvas de disparo do tipo B, C e D. De acordo com essa classificação, assinale a afirmativa correta.

• A.

  Os disjuntores com curva do tipo B devem atuar para correntes de curto‐circuito entre 5 e 8 vezes a corrente nominal.

• B.

  Os disjuntores com curva do tipo C devem atuar para correntes de curto‐circuito entre 15 e 20 vezes a corrente nominal.

• C.

  Os disjuntores com curva do tipo C devem atuar para correntes de curto‐circuito entre 20 e 25 vezes a corrente nominal.

• D.

  Os disjuntores com curva do tipo D devem atuar para correntes de curto‐circuito entre 10 e 20 vezes a corrente nominal.

• E.

  Os disjuntores com curva do tipo B devem atuar para correntes de curto‐circuito entre 15 e 25 vezes a corrente nominal.

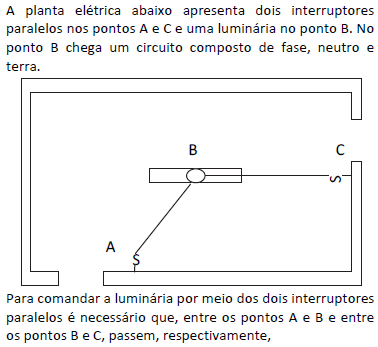

• A.

  (fase]retorno]retorno) e (retorno]retorno]retorno).

• B.

  (fase]retorno]neutro) e (fase]retorno]retorno).

• C.

  (fase]retorno]retorno) e (neutro]retorno]retorno).

• D.

  (fase]neutro]retorno) e (neutro]retorno).

• E.

  (fase]neutro) e (retorno]neutro).

Uma instalação elétrica industrial possui uma demanda média de 500 kW de potência para atender a várias cargas com fatores de potência iguais a 0,8. Sabe‐se que o transformador que alimenta essa instalação não pode ser solicitado por uma potência maior que 650 kVA. Para que seja atendida essa condição de operação do transformador, o fator de carga deve ser no mínimo, igual a

• A.

  0,67

• B.

  0,70

• C.

  0,77

• D.

  0,85

• E.

  0,96

Em instalações elétricas de baixa tensão, os disjuntores, além de proverem proteção ao sistema elétrico, também são capazes de propiciar a segurança do usuário. Esta afirmativa é verdadeira para as instalações, cujo esquema de aterramento é o

• A.

  TT

• B.

  TN

• C.

  IT

• D.

  PE

• E.

  PEN

Para um dado sistema de refrigeração central, existe um sistema de resfriamento do circuito fechado de água que possui, na sua composição, entre outros equipamentos, uma torre de arrefecimento. O parâmetro dessa torre, que apresenta a temperatura de saturação que determina o máximo resfriamento que o ar pode alcançar, é denominado de

• A.

  carga térmica de resfriamento.

• B.

  temperatura de bulbo úmido.

• C.

  ponto de umidificação.

• D.

  temperatura de condensação.

• E.

  ponto de evaporação.

Um sistema de potência trifásico, composto por uma fonte de tensão de 10 kV, alimenta um motor com reatância X” = 0,5 p.u. por meio de uma linha, cuja reatância é de 500 Ω. Foram escolhidas a tensão e a potência de bases de 10 kV e 100 kVA. A reatância do motor por unidade está referida às bases escolhidas. Sabendo‐se que a tensão de linha nos terminais do motor no momento da falta é de 9,0 kV, a corrente de curto‐circuito trifásica nas linhas, em p.u., é igual a

• A.

  4,0

• B.

  3,6

• C.

  3,0

• D.

  2,3

• E.

  1,0
