Questões de Engenharia Elétrica da Fundação Getúlio Vargas (FGV)

Em um setor de uma fábrica existem vários equipamentos que, em conjunto, possuem 12 kVA de potência e fator de potência de 0,866 indutivo. Esse setor, além das cargas mencionadas, possui também um motor síncrono que opera na potência de 8 kW. A potência aparente que o motor deve operar para elevar o fator de potência desse setor da fábrica a 1 deverá ser , em kVA, de

• A.

  6

• B.

  8

• C.

  10

• D.

  12

• E.

  14

Um transformador trifásico separa dois setores de um sistema elétrico. O seu lado primário está conectado ao setor com 180 kV de tensão de linha, enquanto que o secundário está conectado ao setor com 30 kV de tensão de linha.

Sabendo que a tensão de base adotada no setor ligado ao primário é de 60 kV, assinale a alternativa que indica a tensão de base e a tensão em p.u no setor conectado ao secundário do transformador.

• A.

  60 kV e 1 p.u.

• B.

  60 kV e 3 p.u.

• C.

  20 kV e 3 p.u.

• D.

  10 kV e 1 p.u.

• E.

  10 kV e 3 p.u.

Com relação aos motores de indução, analise as afirmativas a seguir.

I. A velocidade do rotor não pode ser igual à velocidade síncrona.

II. O campo girante de um motor trifásico está condicionado à simetria das tensões de fase que o alimentam.

III. A diferença de velocidade de rotação do rotor e do campo girante é devido ao atrito dos rolamentos.

Assinale:

• A.

  se somente a afirmativa I estiver correta.

• B.

  se somente a afirmativa II estiver correta.

• C.

  se somente a afirmativa III estiver correta.

• D.

  se somente as afirmativas I e II estiverem corretas.

• E.

  se somente as afirmativas I e III estiverem corretas.

As características dos motores de corrente contínua – CC são muito afetadas pelo tipo de excitação. O motor CC que atinge velocidade extremamente elevada quando sem carga mecânica, é o do tipo com excitação

• A.

  composta

• B.

  isolada.

• C.

  série.

• D.

  paralela.

• E.

  independente.

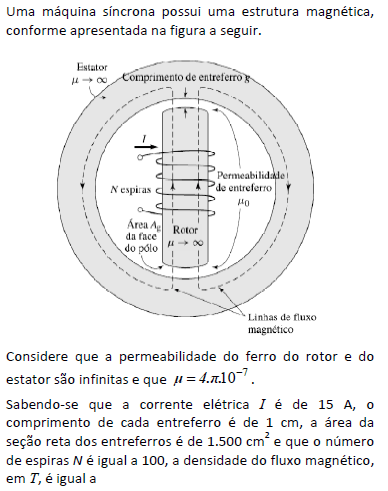

• A.

  7,5

• B.

  9,8

• C.

  10,5

• D.

  14,7

• E.

  15,0

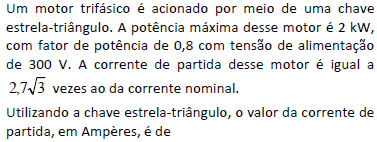

• A.



• B.



• C.



• D.



• E.



Um motor elétrico trifásico é solicitado em seu eixo por uma potência de 10 HP ( 1 HP = 746 W ). A alimentação desse motor é de 380 V de tensão de linha, seu rendimento é 0,8 e, nas suas condições de operação, o fator de potência é 0,9.

A sua corrente de linha, em Ampères, é de

• A.



• B.



• C.



• D.



• E.



• A.



• B.



• C.



• D.



• E.



Um equivalente de Th¨¨venin composto por uma fonte de 50 V em s¨¦rie com um resistor de 10 ¦¸ pode ser substitu¨ªdo por uma fonte de corrente de

• A.

  5 A em s¨¦rie com uma resist¨ºncia de 10 ¦¸.

• B.

  5 A em paralelo com uma resist¨ºncia de 10 ¦¸.

• C.

  10 A em s¨¦rie com uma resist¨ºncia de 5 ¦¸.

• D.

  10 A em paralelo com uma resist¨ºncia de 5 ¦¸.

• E.

  10 A em s¨¦rie com uma resist¨ºncia de 10 ¦¸.

Em relação a componentes e circuitos elétricos, é correto afirmar que:

• A.

  o resistor é um elemento passivo, pois dissipa energia; já o capacitor e o indutor ideais são elementos ativos, pois armazenam energia.

• B.

  o valor de um capacitor determinado é definido pela relação C = Q / V, onde Q é a quantidade de carga e V é a tensão sobre o capacitor. Pode-se notar na expressão que, quando V aumenta, C diminui e, assim, C = f(V), ou seja, C varia com a tensão aplicada.

• C.

  a equação que estabelece a relação entre corrente instantânea [i(t)] e tensão instantânea [v(t)] em um indutor L, não negativo, é dada por v(t) = L. di(t)/dt; essa equação indica que esse dispositivo (L) não é linear.

• D.

  a lei de Kirchhoff (que trata da soma algébrica das correntes em um nó) é válida para todos os circuitos concentrados e não-concentrados, sejam eles lineares ou não, ativos, passivos e mesmo variável com o tempo.

• E.

  o modelo de um resistor linear (R) é sempre uma reta no plano i(t) como ordenada e v(t) como abscissa (R  0 e positivo); ou seja, é uma reta com coeficiente de inclinação dado por p = 1 / R. A reta, portanto, passa pela origem e pelo primeiro e terceiro quadrantes.
