Questões de Engenharia Elétrica da Fundação Getúlio Vargas (FGV)

Ainda em relação a componentes e circuitos elétricos, é correto afirmar que:

• A.

  a construção de uma fonte de corrente contínua, para alimentar uma carga R, pode ser realizada com uma fonte de tensão que contenha uma resistência interna r onde R >> r.

• B.

  a reatância capacitiva é tanto maior quanto maior é a capacitância.

• C.

  ao se desligar uma bobina, a tensão sobre ela torna-se nula e, portanto, a corrente torna-se zero de imediato.

• D.

  ao aumentarmos a freqüência de uma tensão alternada aplicada a uma bobina, sua reatância aumenta de valor, o que provoca um atraso maior na corrente com relação à tensão.

• E.

  a tensão e a corrente em uma bobina estão sempre defasadas, quer a corrente seja contínua, quer seja alternada.

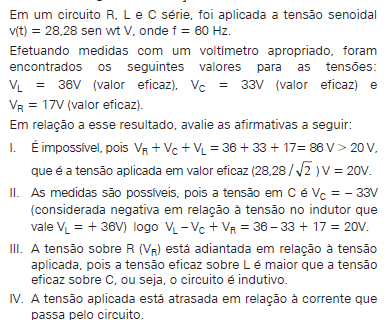

Considere a seguinte informação:

A quantidade de afirmativas corretas é:

• A.

  0.

• B.

  1.

• C.

  2.

• D.

  3.

• E.

  4.

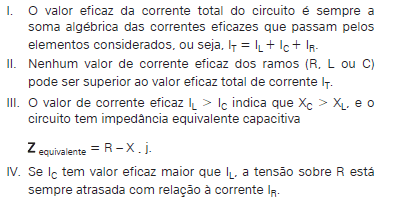

Em relação à corrente em um circuito RLC em paralelo, analise as afirmativas a seguir:

A quantidade de afirmativas corretas é:

• A.

  0.

• B.

  1.

• C.

  2.

• D.

  3.

• E.

  4.

Em relação a carga e medidas em circuitos elétricos, não é correto afirmar que:

• A.

  em um wattímetro, quando a corrente está atrasada com relação à tensão, o valor campo magnético em uma das bobinas não aumenta ao mesmo tempo em que o campo magnético na outra bobina – digamos, por exemplo, na bobina móvel. Isso resulta em uma ação menor sobre o ponteiro do wattímetro. Portanto, a potência indicada, nesse caso, é menor do que no caso de se ter corrente e tensão em fase, como ocorre em uma carga resistiva.

• B.

  em carga indutiva temos por convenção Q > 0 (onde Q é o valor da potência reativa com valor dado pela expressão: V·I·sen ) e essa escolha é feita porque em bobinas há uma dissipação positiva de energia.

• C.

  se adicionarmos a uma carga reativa, que está submetida a uma tensão alternada senoidal, uma resistência em série com ela, seu fator de potência sempre melhorará.

• D.

  em uma carga, o fator de potência (fp) pode ser dado pelo cosseno do ângulo de fase entre tensão e corrente nela ou pelo valor dado pela expressão fp = cos (tg^–1 X/R), onde X é a reatância da carga, e R, sua resistência.

• E.

  a amplitude da potência efetiva nunca poderá ser maior que a da potência aparente.

Em relação a potências e tensões em circuitos monofásicos, é correto afirmar que:

• A.

  um indutor não produz campo magnético em torno de si quando submetido a uma tensão contínua constante.

• B.

  se adicionarmos, a uma carga qualquer que está submetida a uma tensão senoidal, uma carga reativa em série, a corrente diminui; como conseqüência, o produto V x I (potência aparente em módulo) diminui; portanto, haverá um aumento no fator de potência.

• C.

  na correção de um fator de potência de uma carga indutiva, é comum adicionarmos uma carga capacitiva em paralelo com a carga original. Isso é feito para não alterar o valor da potência efetiva (ou ativa) assim como para manter o valor da tensão aplicada à carga inalterada.

• D.

  nos capacitores, a tensão se adianta em relação à corrente porque, quando uma tensão é aplicada no capacitor, ele de imediato tem o valor da tensão aplicada e só depois é que aparece a corrente.

• E.

  se o fator de potência de um circuito é igual a 1 (um), necessariamente no circuito só há cargas resistivas.

Se V e I são fasores representando a tensão e corrente sobre uma carga, é correto afirmar que:

• A.

  sendo V e I fasores que representam a tensão v(t) e a corrente i(t) (funções senoidais) instantâneas, então o produto V.I nos fornecerá o valor da potência aparente complexa.

• B.

  a potência complexa em um triângulo de potência de carga indutiva é representada pela expressão N = P + j Q e N é o módulo de N, que é a hipotenusa desse triângulo. Os catetos são P e Q, respectivamente denominados potência ativa e potência reativa. É possível manter invariável o valor de N se diminuirmos a potência ativa e acrescentarmos convenientemente cargas reativas ao circuito.

• C.

  Se tomarmos o conjugado de N representado por N*, então teremos como resultado P* + j Q*, ou seja, o conjugado de uma potência complexa é igual ao conjugado de suas parcelas constituintes.

• D.



• E.

  se a tensão v(t) = V_m sen wt é aplicada a uma resistência em série com um indutor, então o valor da potência dissipada na carga é dada por V²/R, onde V é o valor eficaz de v(t) e R é o valor da resistência do circuito RL.

Deseja-se calcular o ângulo da carga de um circuito trifásico simétrico e equilibrado de seqüência de fases ABC. Para tanto, instalam-se dois wattímetros, um alimentado por corrente I _A e tensão V_AC , que lê a potência P₁ , e outro alimentado por corrente I _B e tensão V_BC , que lê a potência P₂ . A tangente do ângulo da impedância da carga é:

• A.



• B.



• C.



• D.



• E.



Um circuito monofásico de corrente alternada é alimentado por fonte de tensão de valor eficaz 220 V. O valor eficaz da corrente de carga é de 10A e o fator de potência é igual a 0,866 indutivo. Se a freqüência do circuito é de 60 Hz, o valor aproximado do capacitor que, colocado em paralelo com a carga, torna o fator de potência do circuito unitário é:

• A. 0,6
• B.

  6

• C.

  60

• D.

  600

• E.

  6.000

Uma carga trifásica de 600 kVA é suprida por rede trifásica de 32 kV com fator de potência 0,8 indutivo. O valor de cada uma das três reatâncias capacitivas que torna o fator de potência unitário é de aproximadamente:

• A.

  25.600  ligado em estrela.

• B.

  5.688  ligado em estrela.

• C.

  948  ligado em delta.

• D.

  2.844  ligado em delta.

• E.

  8.533  ligado em delta.

O menor número de equações de malha para se resolver o circuito a seguir é:

• A.

  1.

• B.

  2.

• C.

  3.

• D.

  4.

• E.

  5.
