Questões de Engenharia Elétrica da Fundação Getúlio Vargas (FGV)

O acionamento de motores de corrente contínua (CC) é realizado atualmente utilizando conversores eletrônicos. Considere as afirmativas:

I. O acionamento eletrônico de motores CC pode ser efetuado por meio de um retificador controlado a tiristores.

II. O acionamento eletrônico de motores CC pode ser efetuado por meio de um retificador a diodos e um chopper.

III. Quando se utiliza um conversor CC-CC para o acionamento eletrônico de motores CC, podem-se utilizar tiristores operando em comutação natural.

IV. Os diodos podem ser utilizados como componentes de chaveamento nos conversores CC-CC.

Assinale:

• A.

  se apenas as afirmativas I e II estiverem corretas.

• B.

  se apenas as afirmativas II e IV estiverem corretas.

• C.

  se apenas as afirmativas I e IV estiverem corretas.

• D.

  se apenas as afirmativas II e III estiverem corretas.

• E.

  se apenas as afirmativas I e III estiverem corretas..

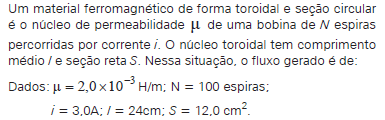

• A.

  1,0 · 10^–3 Wb.

• B.

  2,0 · 10^–3Wb.

• C.

  3,0 · 10^–3Wb.

• D.

  4,0 · 10^–3Wb.

• E.

  5,0 · 10^–3Wb.

Para a implantação de um programa de conservação de energia elétrica em um prédio, é necessário conhecer os dados físicos da edificação e seus sistemas elétricos. Para o estudo de eficiência energética da instalação, não é necessário conhecer:

• A.

  situação/conservação da subestação.

• B.

  situação/conservação dos quadros principais e secundários de distribuição.

• C.

  curvas de carga dos circuitos principais.

• D.

  potencial de uso de iluminação artificial.

• E.

  situação do fator de potência.

O relé é um dispositivo de proteção de sistemas elétricos de potência. A respeito dos relés, não é correto afirmar que:

• A.

  as principais vantagens dos relés estáticos em relação aos relés eletromecânicos são a alta velocidade de operação e a carga consideravelmente maior para os transformadores de instrumentos.

• B.

  os relés de sobrecorrente podem ser eletromecânicos, eletrônicos (estáticos) ou digitais.

• C.

  o elemento de controle de um relé pode ser acionado em Corrente Contínua (CC) ou Corrente Alternada (CA).

• D.

  o relé diferencial responde à soma algébrica das correntes que entram e saem de uma zona de proteção.

• E.

  uma vantagem dos relés digitais em relação aos eletromecânicos e eletrônicos é a capacidade quase ilimitada de comunicação entre vários relés digitais.

Em relação a equipamentos de medição, avalie as afirmativas a seguir:

I. Possuindo-se um amperímetro, com fundo de escala apropriado para a medição da corrente que passa em uma carga, cujo valor da reatância conhecemos, e conhecendose a tensão aplicada, é possível determinar o valor da potência ativa dissipada pela carga.

II. O wattímetro não se presta a medição de potência de circuitos de corrente contínua, pois esta não produz variação de campo magnético, assim como a tensão contínua também não produz variações no campo magnético e, portanto, não possibilita conjunção dos campos necessários para movimentar o ponteiro do medidor.

III. Dispondo-se de um voltímetro e um amperímetro, adequados às medidas as quais se pretende realizar em corrente alternada, podemos encontrar o valor da potência ativa dissipada em uma impedância desde que se conheçam os valores da tensão e corrente medida por esses aparelhos.

Assinale:

• A.

  se apenas a afirmativa I estiver correta.

• B.

  se apenas a afirmativa II estiver correta.

• C.

  se apenas as afirmativas I e III estiverem corretas.

• D.

  se apenas as afirmativas II e III estiverem corretas.

• E.

  se todas as afirmativas estiverem corretas.

Os sistemas trifásicos são classificados como solidamente aterrados ou não-aterrados. Os sistemas aterrados por impedância são casos intermediários entre esses dois extremos. Existem vantagens e desvantagens para cada caso. Considere as seguintes afirmativas:

I. Nos sistemas solidamente aterrados, é pronta a identificação dos defeitos fase–terra.

II. Nos sistemas não-aterrados, existe continuidade do serviço em caso de defeito entre fase e terra.

III. Nos sistemas solidamente aterrados, pequenos defeitos entre fase e terra provocam a abertura do circuito.

IV. Nos sistemas não-aterrados não existe a identificação de um defeito fase–terra.

O número de afirmativas corretas é:

• A.

  0.

• B.

  1.

• C.

  2.

• D.

  3.

• E.

  4.

A conservação de energia elétrica é um aspecto fundamental nas modernas instalações elétricas, tendo em vista que ela não só é responsável por ganhos financeiros, mas também é um fator importante em relação à proteção do meio ambiente. Em relação às medidas de conservação de energia em sistemas de ar condicionado, considere as seguintes afirmativas:

I. O desligamento da iluminação, quando não utilizada, é uma medida para a redução da carga térmica de um ambiente, reduzindo assim o consumo de energia do sistema de ar condicionado.

II. A utilização de motores elétricos mais eficientes, denominados de alto rendimento, é uma das medidas para reduzir o consumo de energia nos sistemas de ar condicionado.

III. O uso de variadores de freqüência para o acionamento de ventiladores, compressores e bombas em sistemas de ar condicionado reduz o consumo de energia, pois eles variam as vazões (de ar ou de água) utilizando o princípio do estrangulamento, que reduz as perdas.

Assinale:

• A.

  se apenas as afirmativas I e II estiverem corretas.

• B.

  se apenas as afirmativas I e III estiverem corretas.

• C.

  se apenas a afirmativa II estiver correta.

• D.

  se apenas as afirmativas II e III estiverem corretas.

• E.

  se todas as afirmativas estiverem corretas.
