Questões de Engenharia Elétrica da Fundação Getúlio Vargas (FGV)

Suponha que o método dos dois wattímetros seja aplicado para uma carga equilibrada alimentada por circuito trifásico a três condutores. Considere as seguintes afirmativas:

I. As leituras dos dois instrumentos são sempre idênticas.

II. As leituras dos dois instrumentos só serão idênticas se a carga for puramente resistiva.

III. Se a carga for puramente indutiva, as leituras apresentarão o mesmo valor absoluto, mas com sinais contrários.

IV. Em qualquer situação, sejam as cargas resistivas ou indutivas, a carga precisa ser equilibrada para podermos aplicar o método dos dois wattímetros.

O número de afirmativas corretas é:

• A.

  0.

• B.

  1.

• C.

  2.

• D.

  3.

• E.

  4.

Considere as afirmativas abaixo, em relação a motores síncronos:

I. Os geradores síncronos de tensão alternada necessitam sempre de uma alimentação de tensão contínua (ou de um imã permanente) para produzir potência elétrica.

II. Em um gerador síncrono, a velocidade do rotor é igual à do campo girante do estator independente do número de pólos.

III. Na partida de um motor síncrono de pequena potência, podemos usar a chave inversora estrela para delta (triângulo).

IV. Embora o motor síncrono seja construído apenas por enrolamentos bobinados (portanto, indutivo), ele consegue, em seu funcionamento, adiantar a corrente com relação à tensão no estator quando o campo do rotor tem sua corrente aumentada.

V. Em um motor síncrono com carga nominal, a rotação do rotor acha-se atrasada em relação ao campo girante, mas ambos têm a mesma velocidade.

A quantidade de afirmativas corretas é igual a:

• A.

  5.

• B.

  4.

• C.

  3.

• D.

  2.

• E.

  1.

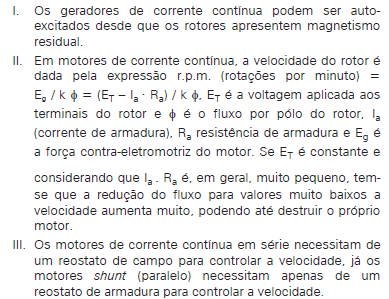

Avalie as afirmativas a seguir, em relação a motores e geradores de corrente contínua:

Assinale:

• A.

  se apenas a afirmativa I estiver correta.

• B.

  se apenas a afirmativa II estiver correta.

• C.

  se apenas as afirmativas I e III estiverem corretas.

• D.

  se apenas as afirmativas II e III estiverem corretas.

• E.

  se todas as afirmativas estiverem corretas.

Se um motor elétrico de indução de dois pólos opera a 3.400 rpm, produzindo torque de 2 kgfm, a potência desse motor em kW é aproximadamente:

• A.

  0,712.

• B.

  7,12.

• C.

  71,2.

• D.

  712.

• E.

  7.120.

Um motor de indução de quatro pólos opera em regime permanente acionando carga cuja equação torque (MC) X velocidade (N) é dada por MC = k₂N, onde k₂ é uma constante. Se a curva torque (MM) X velocidade (N) do motor nas proximidades da velocidade síncrona (N0) pode ser aproximada pela equação MM = k₁ (N0 – N), onde k₁ é uma constante, o escorregamento do motor nessa situação é:

• A.



• B.



• C.



• D.



• E.



Um gerador com tensão nominal de 13,8 kV alimenta um transformador elevador estrela-delta de 13,8 kV / 138 kV, e este alimenta uma linha de transmissão conectada a um transformador estrela-estrela de 132 kV / 740 kV. Se a tensão base escolhida é a tensão nominal do gerador, a tensão base aproximada na barra de 740 kV é:

• A.

  740 kV.

• B.

  770 kV.

• C.

  707 kV.

• D.

  737 kV.

• E.

  773 kV.

Um empreendedor notou que algumas máquinas encomendadas para a indústria que construía não seriam entregues na data da inauguração. Devido a isso, suspendeu a encomenda de um dos três transformadores monofásicos que alimentam a indústria. Sabendo-se que a configuração do banco de transformadores é delta-delta, o percentual da potência fornecida para a indústria na falta desse transformador, em relação aos três transformadores, é de:

• A.

  50%.

• B.

  45%.

• C.

  33%.

• D.

  57%.

• E.

  66%.

Os inversores são conversores eletrônicos utilizados para o acionamento de motores de indução em aplicações de velocidade variável, como a tração elétrica. Considere as seguintes afirmativas a respeito dos inversores:

I. Os inversores fonte de tensão (VSI) apresentam uma corrente constante em sua saída, independentemente da carga conectada.

II. A modulação por largura de pulso (PWM) é o método mais comum para controlar a tensão de saída AC do inversor.

III. Os dispositivos mais utilizados em inversores comerciais são os MOSFETS.

IV. Em aplicações de tração elétrica, o dispositivo mais utilizado em inversores é o GTO.

Estão corretas apenas as afirmativas:

• A.

  I e II.

• B.

  I e III.

• C.

  II e III.

• D.

  II e IV.

• E.

  III e IV.

O acionamento eletrônico de motores síncronos é bastante utilizado em potências elevadas (acima de 1 MVA) e velocidades muito altas (acima de 3.000 rpm). A respeito do acionamento eletrônico de motores síncronos, não é correto afirmar que:

• A.

  são necessários dois conversores eletrônicos para o acionamento, um operando como retificador e outro como inversor.

• B.

  nos conversores eletrônicos utilizados para o acionamento eletrônico de motores síncronos de potência elevada, o dispositivo mais utilizado é o IGBT.

• C.

  para controlar o instante de disparo dos componentes do conversor eletrônico, é necessário um sensor de posição do rotor.

• D.

  o conjugado (torque) produzido pelas correntes fornecidas pelo inversor é pulsante.

• E.

  para fornecer o conjugado de partida para o motor, é necessário variar a freqüência da corrente de alimentação por meio do controle do disparo dos componentes do inversor.

Considere as afirmativas a seguir, a respeito da partida de motores de indução:

I. As chaves estrela-triângulo são dispositivos que reduzem a corrente de partida do motor de indução, mas apresentam a desvantagem de reduzir também o conjugado de partida.

II. A chave magnética de partida é eficiente para proteger o motor contra sobrecarga de corrente e curtos-circuitos.

III. O “soft-starter” (ou partida suave) é um dispositivo eletrônico, constituído de diodos em antiparalelo, utilizado para a redução da corrente de partida.

IV. Chaves de partida direta podem ser usadas para motores até 5 cv.

Assinale:

• A.

  se apenas as afirmativas I e III estiverem corretas.

• B.

  se apenas as afirmativas I, II e III estiverem corretas.

• C.

  se apenas as afirmativas II, III e IV estiverem corretas.

• D.

  se apenas as afirmativas I, II e IV estiverem corretas.

• E.

  se todas as afirmativas estiverem corretas.
