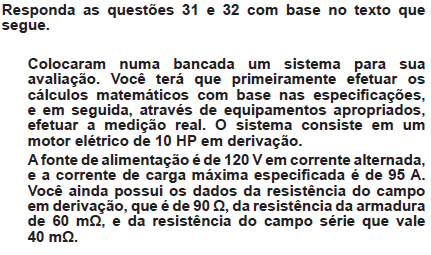

Ainda com base no texto, a força contra eletromotriz e a eficiência do sistema em carga máxima valem respectivamente o que se observa na alternativa:

• A. 92,8 V e 65,4%
• B. 110,6 V e 65,4%
• C. 110,6 V e 75,6%
• D. 92,8 V e 75,6%
• E. 115,1 V e 73,4%

Utilize o texto a seguir para responder as questões 33 e 34. Você está posicionado em frente a uma bancada que acomoda um transformador de 10.000 VA com tensões de 2.400 / 240 V trabalhando na frequência de 60 hertz. Seu primário possui uma resistência de 6 ohm e seu secundário uma resistência cem vezes menor. Dados obtido junto ao fabricante do núcleo apresenta uma perda nestas condições de 60 W. Nestas condições a perda no cobre com carga máxima vale aproximadamente o descrito na alternativa:

• A. 34,6 watts
• B. 104 watts
• C. 69,3 watts
• D. 49,5 watts
• E. 208,0 watts

Utilize o texto a seguir para responder as questões 33 e 34. Você está posicionado em frente a uma bancada que acomoda um transformador de 10.000 VA com tensões de 2.400 / 240 V trabalhando na frequência de 60 hertz. Seu primário possui uma resistência de 6 ohm e seu secundário uma resistência cem vezes menor. Dados obtido junto ao fabricante do núcleo apresenta uma perda nestas condições de 60 W.

Analise as afirmativas abaixo e assinale a alternativa correta. Dando sequência aos testes, você tem que apresentar qual a eficiência do transformador quando o mesmo estiver completamente carregado e com fatores de potência de: 90%; 60% e 40%.

I. Com FP de 90% = 97,1%.

II. Com FP de 60% = 95,7%.

III. Com FP de 40% = 90,9%.

Dos valores apresentados estão corretos.

• A. I e III, apenas
• B. II, apenas
• C. I, II e III
• D. I e II, apenas
• E. II e III, apenas

Responda as questões 35 e 36 tendo como base o tema proposto: Linhas de transmissão. Você está numa bancada efetuando testes para uma linha de transmissão. Sabe-se que o cabo utilizado possui algumas características, como Capacitância de 80.10-12 F/m e uma Impedância de 50 Ω. Com base nos dados apresentados a indutância por metro no cabo vale o descrito na alternativa:

• A. 0,40 μH
• B. 0,60 μH
• C. 0,20 μH
• D. 2,50 μH
• E. 3,20 μH

Responda as questões 35 e 36 tendo como base o tema proposto: Linhas de transmissão. Você está numa bancada efetuando testes para uma linha de transmissão. Sabe-se que o cabo utilizado possui algumas características, como Capacitância de 80.10-12 F/m e uma Impedância de 50 Ω. Com base nos dados apresentados e impedância de uma seção do cabo de comprimento infinito vale o descrito na alternativa:

• A. 50 / ∝
• B. 50 Ω
• C. ∝ * 50
• D. ∝
• E. Zero

A propriedade elétrica conhecida como Condutividade Elétrica, na unidade , do material grafite tem seu valor aproximado indicado na alternativa:

• A. 10^-3
• B. 10¹⁵
• C. 10^-8
• D. 10^-10
• E. 10⁵

Assinale a alternativa que completa corretamente a lacuna. A proteção contra choque elétrico é imperativo em instalações elétricas residenciais e comerciais, se estas forem construídas levando-se em consideração as boas práticas da área (Segundo a NBR). Para este fim, faz-se necessário o uso de um dispositivo chamado de interruptor diferencial residual, que é capaz de detectar fugas de correntes, conhecidos(as) por _____________. A diferença entre a corrente que entra e a corrente que sai do dispositivo é o gatilho para que o IDR desarme.

• A. Falhas
• B. Retorno
• C. Residual
• D. Faltas
• E. Curtos

alise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F). O aterramento de sistemas de proteção contra descargas atmosféricas (SPDA) é dissipar no solo as correntes dos raios que os captores recebem, e que são conduzidas por descidas, para que quando chegarem ao solo, sejam satisfeitas as condições abaixo descritas.

( ) Não devem surgir diferenças de potencial entre equipamentos ou partes de um mesmo equipamento.

( ) Não devem surgir no solo, diferenças de potencial que causem tensões de toque, pois elas são danosas às pessoas.

( ) Não devem surgir entre as partes metálicas e o solo, correntes de fuga que causem tensões de passo.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

• A. V; F; F
• B. F; V; F
• C. V; V; F
• D. V; F; V

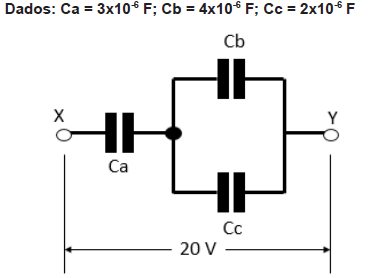

Você está construindo um banco de capacitores, conforme a figura que segue. Com base na figura assinale a alternativa que apresenta a carga e a diferença de potencial elétrico do capacitor Ca.

• A. 26,66x10^-6 C e 13,33 V
• B. 40x10^-6 C e 26,66 V
• C. 80x10^-6 C e 13,33 V
• D. 13,33x10^-6 C e 26,66 V
• E. 40x10^-6 C e 13,33 V

Com base no tema Transformadores, analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F) e assinale a alternativa que apresenta a sequência correta de cima para baixo.

( ) As perdas no núcleo de um transformador podem ser atribuídas à histerese e as perdas por correntes parasitas.

( ) A perda no cobre é representada somente pela potência perdida no enrolamento secundário, ao qual a carga é ligada.

( ) A perda no cobre é dada em VAr.

• A. V, F e F
• B. V, V e V
• C. F, V e F
• D. F, F e F
• E. V, V e F
