Questões de Engenharia Elétrica da Instituto Brasileiro de Formação e Capacitação (IBFC)

O que caracteriza um tipo determinado de disjuntor é maneira pela qual os arcos elétricos são extintos em seus contatos. Assinale a alternativa que não apresenta um tipo de disjuntor:

• A. A óleo (câmara de extinção em pequeno e grande volume de óleo)
• B. Ar comprimido (sopro pneumático)
• C. A gás (SF6 – Hexacloreto de enxofre)
• D. Sopro Magnético

Analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F), tendo como base os termos utilizados em sistemas de alta tensão em subestação e também descritos na NBR correspondente.

( ) Sistema com neutro ressonante é um sistema com um ou mais pontos neutros ligados à terra por reatâncias que compensam aproximadamente a componente capacitiva da corrente de falta fase terra.

( ) Força eletromotriz do ponto de joelho nominal é o limite inferior da força eletromotriz do ponto de joelho para um transformador de corrente de proteção classe PX ou PXR.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

• A. V; F
• B. V; V
• C. F; V
• D. F; F

De acordo com as boas práticas e normas aplicáveis, assinale a alternativa que indica como os ensaios de rotina devem ser aplicados respectivamente.

• A. Tensão aplicada; Tensão suportável à frequência industrial a seco; Descargas intercorrentes; Polaridade; Correntes de fuga; Fator de perdas dielétricas do isolamento; Estanqueidade após regime de operação contínua de 360 horas
• B. Tensão induzida; Tensão suportável à frequência industrial a seco; Descargas parciais; Inversor (abaixo de 0,5 segundo); Transferência de carga em regime pleno; Fator de perdas dielétricas do isolamento; Estanqueidade a frio
• C. Tensão aplicada; Tensão suportável à frequência industrial sob água; Descargas parciais; Polaridade; Correntes de fuga; Fator de perdas dielétricas do isolamento; Estanqueidade após regime de operação contínua de 360 horas
• D. Tensão induzida; Tensão suportável à frequência industrial a seco; Descargas parciais; Polaridade; Exatidão; Fator de perdas dielétricas do isolamento; Estanqueidade a frio

Assinale a alternativa que indica o item onde a tarefa de realizar verificação precisa, por meio de controles visuais e valores de operação corretos expostos aos equipamentos tem aplicação:

• A. Sete
• B. Um
• C. Seis
• D. Três

A figura que segue apresenta a montagem de um tipo de fusível de proteção conhecido como:

• A. Cartucho
• B. Diazed
• C. NH
• D. Rolha

Analise as afirmativas abaixo e assinale a alternativa correta. Para a modelagem de situação de curto-circuito em motores, pode-se usar o equivalente de Thévenin no ponto de defeito. O Equivalente de Thévenin pode ser construído a partir de algumas etapas. Considere as etapas a seguir.

I. Determinação da corrente de Thévenin, também chamada de corrente direta. É a corrente vista do ponto onde se deseja reduzir o circuito, e calculada com as fontes de tensão abertas e as fontes de corrente curtocircuitadas.

II. Determinação da impedância de Thévenin, também chamada de resistência ou impedância equivalente. É a impedância vista do ponto onde se deseja reduzir o circuito, e calculada com as fontes de tensão curtocircuitadas e as fontes de corrente abertas.

III. Determinar da tensão de Thévenin, ou tensão de circuito aberto. É a tensão no ponto onde se deseja reduzir o circuito.

Fazem parte da construção do Equivalente de Thévenin:

• A. Apenas I e II
• B. Apenas II e III
• C. Apenas I e III
• D. I, II e III

Sobre o Curto-circuito Trifásico ou Simétrico, considere as afirmativas a seguir.

I. No Curto-circuito Trifásico ou Simétrico, admite-se que todos os condutores da rede são solicitados de modo idêntico e conduzem o mesmo valor eficaz da corrente de curto, e por isso ele é classificado como curto Simétrico.

II. É o tipo que ocorre com maior frequência nos sistemas.

III. Seu cálculo pode ser efetuado por fase, considerando apenas o circuito equivalente de sequência positiva ou sequência direta, sendo indiferente se o curto envolve ou não o condutor neutro (terra).

Está correto o que se afirma em:

• A. Apenas I e III
• B. Apenas II e III
• C. Apenas I e II
• D. I, II e III

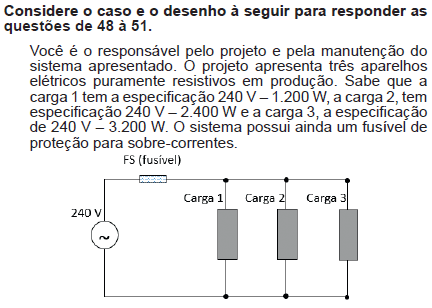

Com base no enunciado, a resistência interna da Carga 3 equivale a:

• A. 18 Ù
• B. 12 Ù
• C. 48 Ù
• D. 36 Ù

Com base no enunciado a corrente que atravessa a Carga 2, quando está em pleno funcionamento, equivale a:

• A. 12 A
• B. 24 A
• C. 32 A
• D. 10 A

Quando todos os equipamentos estiverem em operação, o fusível FS tem que estar preparado para suportar a corrente total mais 20 pontos percentuais por margem. Dessa forma, o fusível deve suportar a corrente total de:

• A. 42 A
• B. 34 A
• C. 30 A
• D. 28 A
