Questões de Engenharia Elétrica da Instituto Brasileiro de Formação e Capacitação (IBFC)

Analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F).

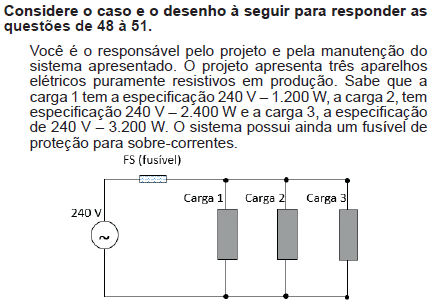

( ) Caso a Carga 1 seja colocada em série com o fusível e as demais Cargas fiquem em sua posição normal no circuito, a resistência da Carga 1 queimará, abrindo o circuito.

( ) Considerando a mesma situação da Carga 1 ligada errada (item I), a corrente total no circuito aumentará.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

• A. V; V
• B. F; V
• C. F; F
• D. V; F

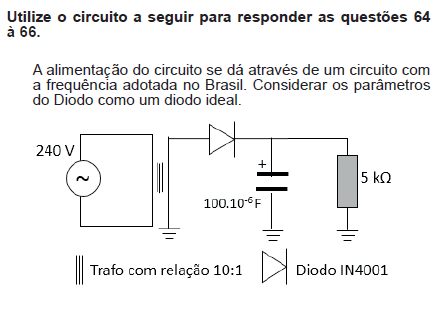

A ondulação na carga equivale a:

• A. 0,68 V
• B. 0,83 V
• C. 3,40 V
• D. 1,66 V

As máquinas elétricas (motores) são projetadas, fabricadas e testadas segundo as normas elaboradas por órgãos, considere os itens abaixo:

I. ABNT.

II. IEC.

III. NEMA.

IV. DIN.

São órgãos que normatizam as máquinas elétricas:

• A. I, II, III e IV
• B. Apenas I, II e III
• C. Apenas I, II e IV
• D. Apenas I e IV

Em um motor elétrico assíncrono, o rotor sempre irá girar com rotação abaixo da rotação do campo girante e, portanto, haverá corrente e torque induzidos. Esse texto refere-se ao:

• A. Conjugado reativo
• B. Conjugado aparente
• C. Escorregamento
• D. Atraso motor

Segundo a norma pertinente (NBR), alguns transformadores de corrente são classificados de acordo com sua construção. Assinale a alternativa que não apresenta um tipo de construção:

• A. Tipo Janela
• B. Tipo Axial
• C. Tipo Bucha
• D. Tipo Núcleo Dividido

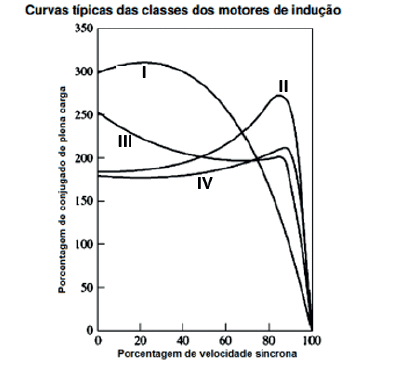

Os motores de indução são divididos em classes de acordo com seu comportamento conjugado-velocidade. As classes variam conforme a indicação no gráfico que segue.

Com base na informação apresentada, assinale a alternativa que apresenta os nomes corretos das classes.

• A. I-Classe A; II-Classe D; III-Classe C; IV-Classe B
• B. I-Classe D; II-Classe A; III-Classe B; IV-Classe C
• C. I-Classe D; II-Classe A; III-Classe C; IV-Classe B
• D. I-Classe A; II-Classe B; III-Classe C; IV-Classe D

Assinale a alternativa que completa corretamente a lacuna. _______ é uma classe de motores com elevado conjugado de partida com baixa corrente de partida.

Apresenta alto escorregamento em carga nominal. Seu uso é comum em atividades com uma aceleração ou conjugado de partida elevados, como cargas de alta inércia, como prensas perfuradoras, máquinas de cortar chapas, acionamento de cargas de alto impacto e outras. Devido às suas barras serem pequenas e muito próximas à superfície, como mostrado na Figura a seguir, sua resistência é elevada. Além disso, o material utilizado no projeto do motor é de alta resistividade, a fim de aumentar ainda mais o conjugado de partida, com conjugado máximo atingido com baixíssima velocidade.

• A. Classe B
• B. Classe C
• C. Classe A
• D. Classe D

Analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F). Embora pouco comum, a frequência da energia distribuída pelas concessionárias de energia elétrica pode variar, originando as possíveis alterações nas características operacionais dos motores.

( ) A potência pode variar sobremaneira se a variação da frequência exceder os 20%.

( ) O conjugado motor varia diretamente com a frequência.

( ) A velocidade angular e as perdas variam na mesma proporção.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

• A. V; V; F
• B. F; V; V
• C. V; F; V
• D. F; F; V

Considere os procedimentos a seguir.

I. Fornecer corrente à tensão normal, fazendo-se com que o motor, temporariamente, seja conectado à rede, com o enrolamento para uma tensão superior, empregandose o sistema de partida em estrela-triângulo.

II. Fornecer corrente em tensão abaixo da normal por meio da aplicação de um sistema compensador Triângulo- Triângulo, em derivação com Center-tap.

III. Fornecer corrente em tensão abaixo da normal por meio de resistências, indutâncias ou autotransformador.

Podem ser aplicados para limitar a corrente elétrica durante o acionamento elétrico de um motor o que se afirma em:

• A. Apenas I e II
• B. Apenas II e III
• C. Apenas I e III
• D. I, II e III

O sistema de automação prevê uma sinalização quantizada e apresentada no desenho a seguir. Com base no resultado do desenho, a quantidade de bits necessários à transmissão do sinal é:

• A. Três
• B. Quatro
• C. Dois
• D. Sete
