Questões de Engenharia Elétrica da Instituto Brasileiro de Formação e Capacitação (IBFC)

Com base no tema: Proteção de instalações elétricas assinale a alternativa correta que indica, no jargão técnico o que se descreve no texto que segue. Representa a possibilidade de uma escolha adequada de fusíveis e disjuntores, de tal modo que, ao ocorrer um defeito em um ponto da instalação, o desligamento deve afetar uma parte mínima do sistema.

• A. Adjacência
• B. Segmentação
• C. Seletividade
• D. Perímetro
• E. Master Switch

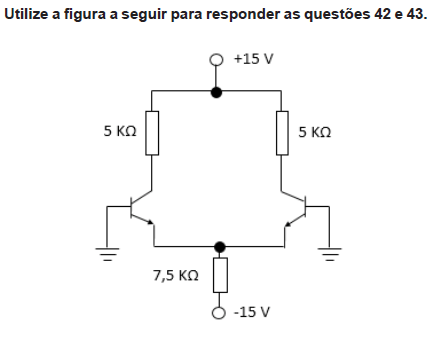

Com base no circuito, cada corrente (ideal) de emissor vale o descrito na alternativa:

• A. 2,0 mA
• B. ½ mA
• C. ¼ mA
• D. 1,5 mA
• E. 1,0 mA

Cada coletor tem uma tensão (ideal) de repouso no valor aproximado ao que se lê na alternativa:

• A. 15,0 V
• B. 10,0 V
• C. 12,0 V
• D. 13,5 V
• E. - 12,0 V

Um circuito eletrônico que tem em sua saída uma frequência quadrada de 120 MHz, possui respectivamente valores de comprimento de onda e período descritas na alternativa: Dado: c = 3.108 m/s.

• A. 3,0 m e 83,3
• B. 5,0 m e 33,3
• C. 2,5 m e 83,3
• D. 5,0 m e 83,3
• E. 3,0 m e 33,3

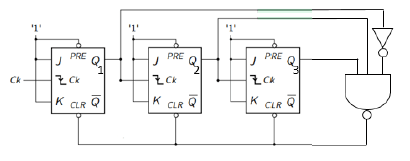

Analise o circuito sequencial a seguir e assinale a alternativa em que momento a entrada Clear é utilizada para ajustar o sistema em seu reinício valendo Q1 = 0, Q2 = 0 e Q3 = 0.

• A. Quando Q1 = 1; Q2 = 1 e Q3 = 0
• B. Quando Q1 = 0; Q2 = 1 e Q3 = 0
• C. Quando Q1 = 1; Q2 = 0 e Q3 = 0
• D. Quando Q1 = 0; Q2 = 0 e Q3 = 1
• E. Quando Q1 = 1; Q2 = 1 e Q3 = 1

Some os números a seguir que estão em número binário puro, e assinale a alternativa que apresenta o complemento de 2 do resultado. Observação: Considerar 10 casas.

• A. (1101000011) ₂
• B. (1101011011) ₂
• C. (0010111011) ₂
• D. (0011000110) ₂
• E. (1101000101) ₂

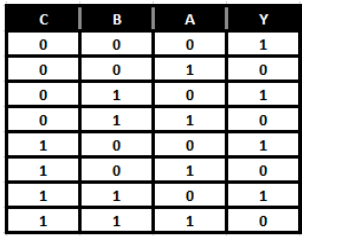

Considere a tabela verdade apresentada a seguir e escolha a alternativa que indique a expressão booleana equivalente.

• A. A’.B’
• B. A’
• C. A’ + B’
• D. (A.B)’
• E. A’B

O Mapa a seguir foi obtido com o auxílio de uma tabela verdade. Baseando-se nele escolha a alternativa que represente uma função booleana equivalente.

• A. D.[(A.C’) + (A.B)]
• B. D.[(A’.C) + (A.B)]
• C. D.[(A.C) + (A’.B’)]
• D. D.[(A’.C’) + (A.B)]
• E. D.[(A’.C) + (A.B’)]

Avalie a tabela a seguir. Três tipos de materiais são pesados diversas vezes. Assinale a alternativa correta que os elenque do menor para o maior quanto à menor dispersão.

• A. X, Y e Z
• B. Y, Z e X
• C. Z, X e Y
• D. Z, Y e X
• E. X, Z e Y

Você está consultando uma tabela sobre dimensionamento de SE (Subestação). Considerando as melhores práticas do setor, assinale a alternativa que descreve respectivamente as informações do DADO 1 e DADO 2.

• A. 200; 150
• B. 350; 250
• C. 300; 200
• D. 100; 50
