Questões de Engenharia Elétrica da Núcleo de Computação Eletrônica UFRJ (NCE)

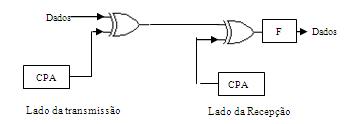

No diagrama abaixo, os "Dados" devem ser transmitidos no lado da transmissão e recuperados no lado da recepção. "CPA" é um gerador de códigos pseudo-aleatórios e "F" é um filtro passa - baixa. O diagrama representa, de um modo simplificado, um tipo de acesso ao meio usada em telefonia.

 Esse modo de acesso é conhecido como:

• A.

  CSMA/CA

• B.

  TDM

• C.

  CDMA

• D.

  CSMA/CD

• E.

  TDMA

A modulação 16 QAM é muito usada em rádios digitais. Esta modulação é feita em um sinal senoidal, normalmente de 140 MHz, através da soma de duas componentes ortogonais

Este sinal modulado é, posteriormente, heterodinado com um sinal de alta freqüência e filtrado. Para a modulação 16 QAM as componentes IN e QN podem assumir os valores em volts

• A.

  -3, -1, +1 e +3

• B.

  -5, - 3, 0, +3 e +5

• C.

  -4, -3, -2, -1, 0, +1, +2, +3 e +4

• D.

  -5, -4, -3, -2, -1, 0, +1, +2, +3, +4 e +5

• E.

  -7, -6, -5, -4,-3 -2, -1, 0, +1, +2, +3, +4, +5, +6 e +7

Em um enlace de rádio em uma freqüência de 2 GHz, as estações A e B distam 20 km e a potência do transmissor é de 1 Watt. São usadas antenas, tanto em A quanto em B, de ganho igual a 20 dB e as perdas totais nos dispositivos passivos de alimentação das antenas de A e B totalizam 10dB. Considerando-se a aproximação log ₁₀ 2 = 0,3, o nível de sinal na entrada do receptor será aproximadamente de:

• A. - 4,0 dbm
• B. - 44,4 dBm
• C. - 64,4 dBm
• D. - 82,0 dBm
• E. - 102, 6 dBm

A banda para transmissão de sinais modulados em freqüência (FM) é infinita. É adotada uma aproximação, conhecida por regra de Carson, para o cálculo da banda necessária. De acordo com esta regra, uma transmissora de FM que transmite um sinal modulador de freqüência máxima de 53 kHz, e com desvio de pico de freqüência de 75 kHz, ocupa uma banda de aproximadamente:

• A. (A) 103 kHz
• B. (B) 128 kHz
• C. (C) 150 kHz
• D. (D) 256 kHz
• E. (E) 512 kHz

A detecção dos canais "direito (D)" e "esquerdo (E)" de uma rádio FM com transmissão estereofônica é feita após o discriminador ou detector de relação de um receptor. Após o discriminador existem três filtros. Um filtro passa-faixa com corte em 15 kHz que separa, de todo o sinal detectado, o sinal D+E, um filtro passa-faixa que separa o piloto e um filtro passa-faixa, de 23 kHz a 53 kHz, que separa a faixa que contém os sinais D-E. A detecção dos sinais D-E é feita, após este filtro, através de:

• A. (A) detecção de envoltória com um diodo rápido e um filtro passa-baixa com freqüência de corte em 15 kHz.
• B. (B) detecção síncrona, multiplicando-se o sinal da saída do filtro de 23 a 53 kHz por um sinal de 38 kHz, originado da multiplicação por dois do sinal do piloto, seguido de um filtro passa-baixa, com freqüência de corte em 15 kHz.
• C. (C) detecção de FM, com um discriminador ou um detector de relação, seguido de um filtro passa-baixa, com freqüência de corte em 15 kHz.
• D. um circuito PLL (malha de fase locada), seguido de um filtro passa-baixa, com freqüência de corte em 15 kHz.
• E. (E) detecção de fase, com multiplicação síncrona dos sinais contidos na faixa de 23 a 53 kHz, com o sinal piloto, que serve de referência de fase.

O método de acesso usado nas redes Ethernet é conhecido por CSMA/CD (multi acesso com detecção da portadora e detecção de colisão). Neste tipo de acesso ao meio:

• A. o transmissor envia para o meio um PDU Request to Send e aguarda uma mensagem do tipo Clear to Send e, somente após esta mensagem, transmite.
• B. cada transmissor somente pode transmitir em intervalos de tempo a ele reservado, de modo que sejam evitadas as colisões.
• C. ada transmissor se inscreve e somente pode transmitir após ser autorizado pelo computador central, evitando as colisões.
• D. a detecção da colisão é realizada após a transmissão. O receptor supervisiona o meio após a transmissão, e ao sentir que houve uma colisão, aborta a transmissão.
• E. a detecção da colisão é realizada durante a transmissão. O receptor fica sempre supervisionando o meio e, ao sentir uma colisão, aborta a transmissão.

Um esquema usado para a detecção de erros de transmissão de dados é conhecido pela sigla CRC (Cyclic Redundance Checks) – código de redundância cíclica. Neste tipo de controle de erro é executado o seguinte mecanismo:

• A. aos bits de um quadro são adicionados bits de paridade para a detecção e correção de erros.
• B. os bits de um quadro são multiplicados por bits de paridade no transmissor e novamente multiplicados pelos mesmos bits de paridade no receptor, recuperando-se os bits de informação sem erros.
• C. é usado um algoritmo de criptografia chamado de DES (Data Encryption Standard) para o controle e correção dos erros.
• D. é separado um certo número de bits de um quadro de dados, que irão constituir um polinômio de ordem "n". Este polinômio é dividido por um outro polinômio conhecido do transmissor e do receptor, gerando um resto, que é transmitido juntamente com os bits de dados.
• E. é feito um embaralhamento (scrambling) com os bits de dados no transmissor e o desembaralhamento dos bits no receptor, recuperando-se os dados sem erros.

No Modo de Transporte Síncrono Módulo 1 (STM-1) da Hierarquia Digital Síncrona (SDH), uma possibilidade de transmissão, segundo a norma G-709 do ITU-T, é de:

• A. 24 tributários E1, ou 5 ou 6 tributários E3 ou 2 tributários E4.
• B. 32 tributários E1, 8 tributários E3 ou 2 tributários E4.
• C. 63 tributários E1, ou 3 tributários E3 ou 1 tributário E4.
• D. 64 tributários E1, ou 16 tributários E3 ou 4 tributários E4.
• E. 72 tributários E1, ou 18 tributários E3 ou 4 tributários E4.

De acordo com o modelo de camadas OSI da ISO, uma Unidade de Dados de Protocolo (PDU- Protocol Data Unit) é:

• A. (A) a unidade de informação de protocolo, gerada por uma camada a partir de uma Unidade de Serviço de Dados (SDU), recebida da camada superior e adicionando-se as informações de controle da camada (PCI).
• B. (B) a unidade de protocolo, gerada por uma camada, a partir de uma Informação de Controle de Protocolo (PCI), recebida da camada superior e adicionando-se os dados da camada.
• C. (C) a unidade de protocolo da camada Aplicação (maior nível), gerada por uma camada inferior a partir de uma Informação de Controle de Protocolo, recebida da camada superior, e adicionando-se os dados da camada.
• D. (D) a unidade de protocolo da camada Física (menor nível), gerada por uma camada superior a partir de uma Unidade de Serviços de Dados e Controle de Protocolo, recebida da camada imediatamente superior, e adicionando-se os dados da camada.
• E. (E) a unidade de protocolo da sub-camada MAC (Controle de Acesso ao Meio) da camada Enlace, gerada por uma camada de Rede, a partir de uma Informação de Controle de Protocolo, recebida da camada Apresentação, e adicionando-se os dados da camada.

- Em um acesso ao meio por divisão de código com espalhamento de espectro em seqüência direta (DS-CDMA- SS), é usado o processo de multiplicar os bits de dados por códigos ortogonais, conhecidos por Walsh- Hadamard, com taxas maiores que a taxa dos bits de dados. Nas seqüências abaixo, um código ortogonal ao código "1, –1, 1, –1, 1, –1, 1, –1", é :

• A.



• B.
• C.
• D.
• E.
