Questões de Engenharia Elétrica da Núcleo de Computação Eletrônica UFRJ (NCE)

Os equalizadores usados nos receptores dos rádios digitais, para diminuir o problema do alargamento dos pulsos recebidos por multi-caminhos das ondas de rádio, são constituídos por:

• A.

  "Flip-flops do tipo D" seqüenciais F₁, F₂, F₃,... F_n , com as saídas "Q" de cada "Flip-flop" levadas a cada uma das entradas de um somador digital completo.

• B.

  "Flip-flops do tipo J-K" seqüenciais F₁, F₂, F₃,... F_n, com as saídas "Q" de cada "Flip-flop" levadas a cada uma das entradas de um multiplexador digital.

• C.

  filtros escalonados seqüenciais usando Polinômios da Síntese de Butterworth.

• D.

  registradores de deslocamento com cada uma das saídas "Q" multiplicada por uma constante C₁, C₂, C₃,...C_n.

• E. circuitos de retardo temporais seqüenciais em cascata, com tempos de retardo t₁, t₂, t₃, ... t_n , sendo cada saída dos circuitos de retardo multiplicada por constantes C₁, C₂, C₃,...C_n e, em seguida, os resultados somados.

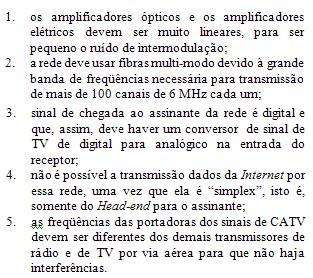

Em uma transmissão de sinais de TV por cabo, conhecida por CATV analógica, usa-se uma rede híbrida de fibras ópticas, chamada HFC, e cabos coaxiais para a distribuição. Sobre esta rede observe as afirmativas a seguir:

Assinale o item que relaciona todas as afirmativas corretas:

• A. (A) 1
• B. (B) 1 e 2
• C. (C) 2 e 4
• D. (D) 3 e 4
• E. (E) 5

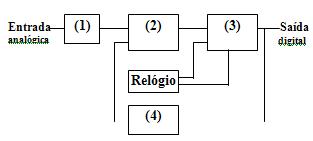

A Modulação por Codificação de Pulsos, conhecida com Modulação Delta, é usada, em alguns sistemas, no lugar do PCM convencional, por ser muito mais simples. O diagrama em blocos abaixo esquematiza o funcionamento de um modulador Delta, com uma entrada analógica e saída digital. Nele, os blocos estão numerados por (1), (2), (3) e (4).

A seqüência de respostas integralmente certa é:

• A.

  1- filtro passa-baixa; 2 - flip/flop tipo "J-K"; 3 – comparador diferencial; 4 – integrador.

• B.

  1 – limitador ; 2 – comparador diferencial; 3 – multiplicador de quatro quadrantes; 4 – integrador de pulsos.

• C.

  1 – filtro passa-alta; 2 – somador; 3 – multiplexador; 4 – diferenciador.

• D.

  1- filtro passa-baixa; 2 - comparador diferencial; 3 – flip/flop tipo "D"; 4 – integrador.

• E.

  1- filtro passa-alta; 2 – somador; 3 – multiplicador de quatro quadrantes; 4 – limitador de amplitude.

Sendo A₁ e A₂ conjuntos de atributos de uma relação T, a notação A_1→ A₂ significa que o conjunto de atributos A2 depende funcionalmente do conjunto de atributos A1. Considere o seguinte esquema relacional:

R(A, B, C, D, F)

S(A, E)

Para satisfazer as dependências funcionais AB→ CD e CD→ F, a alternativa que decompõe a relação R em outras relações X e Y, de tal forma que o novo esquema esteja na 3^a Forma Normal é:

• A.

  X(A,B,C,D) ; Y(B,C,D)

• B.

  X(A,B,C,D) ; Y(C,D,F)

• C.

  X(A,C,D) ; Y(A,C,D,F)

• D.

  X(A,C,D) ; Y(C,D,F)

• E.

  X(A,C,D,F) ; Y(B,C,D)

Um motor de indução trifásico, 75 kW, 1750 rpm, 2300 V fase-fase, possui corrente e conjugado de partida de 150 A e 500 Nm com partida direta. Se um autotransformador com tap de 80% for usado, conforme a figura abaixo, a corrente I e o conjugado de partida serão aproximadamente:

• A. 96 A, 500 Nm;
• B. 96 A, 320 Nm;
• C. 96 A, 400 Nm;
• D. 120 A, 320 Nm;
• E. 120 A, 400 Nm.

Os condutores de uma linha de transmissão trifásica não-transposta estão dispostos conforme o arranjo abaixo, onde d é a distância em metros.

Com relação às indutâncias desta linha, pode-se afirmar:

• A.



• B.



• C.



• D.



• E.



Um sistema de alimentação CC a dois condutores é convertido para um sistema trifásico CA a 3 condutores, acrescentando-se um terceiro condutor igual aos já existentes. Considere que o valor eficaz da tensão entre os condutores do sistema trifásico é igual ao valor da tensão entre condutores no circuito CC conforme a figura abaixo.

Considere, também que a percentagem de perdas é a mesma nos dois circuitos e que as resistências dos condutores são as mesmas em CC e CA. Deste modo, o acréscimo percentual da carga balanceada que pode ser alimentada com fator de potência unitário é de:

• A. 50%
• B. 75%
• C. 100%
• D. 125%
• E. 150%

A eliminação de nós por transformação estrela-triângulo é um procedimento que permite, em muitas situações, simplificar a solução de um problema. Neste sentido, para que os circuitos da figura abaixo representem uma mesma carga trifásica, deve-se ter:

• A. Zab=(ZaZb+ZbZc+ZcZa)/Zc
• B. Za=ZacZbc/(Zab+Zbc+Zca)
• C. Zab=(ZaZb+ZbZc+ZcZa)/Zb
• D. Za=ZabZbc/(Zab+Zbc+Zca)
• E. Zab=(ZaZb+ZbZc+ZcZa)/Za

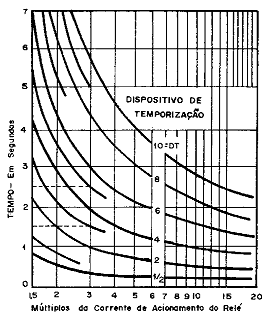

O valor sustentado da corrente de curto-circuito no alimentador de uma indústria de é 6000 ARMS. Este alimentador é protegido por um relé de sobrecorrente cujas características tempo x corrente são dadas abaixo, através de um transformador de corrente de relação 1000/5 A.

 Se o relé está ajustado no tape de 5 A e o Dispositivo de Temporização Dt = 6, o tempo de atuação do relé será da ordem de:

• A. 1,0 s
• B. 2,0 s
• C. 3,0 s
• D. 4,0 s
• E. 5,0 s

Uma fonte de tensão senoidal alimenta o circuito RLC abaixo.

A corrente i(t) que percorre o circuito é igual a :

• A. i(t) = 10 sen(10.t) A
• B. i(t) = 10 sen(10.t – 90º) A
• C. i(t) = 12 sen(10.t) A
• D. i(t) = 12 sen(10.t – 90º) A
• E. i(t) = 0 A
