Questões de Engenharia Elétrica da Núcleo de Computação Eletrônica UFRJ (NCE)

A reatância síncrona de um gerador de rotor cilíndrico é Xs = 1,0 pu. A resistência da armadura é nula. Trabalhando com condições nominais de tensão e corrente e com fator de potência unitário, seu Ângulo de Carga é:

• A. 15º
• B. 30º
• C. 45º
• D. 60º
• E. 75º

Em um sistema trifásico desequilibrado, cuja seqüência de fase é abc, os componentes simétricos da tensão da fase a são:

• A. zero
• B. 20º pu
• C.

  260º pu

• D.  2-60º pu
• E.  2180º pu

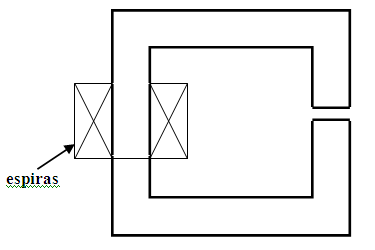

A figura abaixo representa um circuito magnético com entreferro. Não considere o efeito de borda. Admita que a permeabilidade do material ferromagnético seja infinita. O entreferro tem altura de 2 cm e o número de espiras é 2.000. A permeabilidade do ar é  (unidades SI). A corrente necessária para estabelecer no entreferro uma densidade de campo magnético igual a 1,0 weber/m² fica situada na faixa de:

• A.

  0,05 a 0,9 A

• B.

  1 a 2,9 A

• C.

  3 a 4,9 A

• D.

  5 a 6,9 A

• E.

  7 a 8,9 A

Um sistema elétrico opera em 60Hz. O fasor da corrente em um determinado cabo é 10060º A. O valor instantâneo dessa corrente no instante t = 0 segundos está situado na faixa de:

• A.

  25 a 45 A

• B.

  35 a 45 A

• C.

  45 a 55 A

• D.

  55 a 65 A

• E.

  65 a 75 A

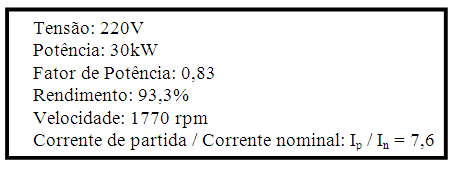

Em uma rede trifásica de 220V, 60Hz, será instalado um motor trifásico de gaiola cuja placa informa, entre outros, os seguintes dados:

Com o objetivo de limitar a corrente na linha durante a partida do motor, optou-se pelo uso de uma "chave estrela-triângulo".

Sabendo-se que o motor será o único equipamento instalado nesta rede, a corrente na linha durante o seu processo de partida atingirá valores na faixa de:

• A.

  201 a 300 A

• B.

  301 a 400 A

• C.

  401 a 500 A

• D.

  501 a 600 A

• E.

  601 a 700 A

A constante de tempo transitória de circuito aberto de um gerador síncrono é igual a 3 segundos. A excitatriz principal entrega ao enrolamento de campo 45 kW. A energia armazenada no campo magnético produzido pelo enrolamento de campo é:

• A.

  135.000 watt-segundos

• B.

  67.500 watt-segundos

• C.

  33.750 watt-segundos

• D.

  16.875 watt-segundos

• E.

  8.437,5 watt-segundos

Um gerador síncrono de rotor cilíndrico, 10MVA, 60 Hz, 4 pólos, está operando nas suas condições nominais de tensão e corrente, fator de potência 0,8 indutivo, quando ocorre um defeito no sistema reduzindo a sua potência elétrica de saída a 50% do valor inicial. Desprezando todas as perdas e a atuação dos reguladores de tensão e velocidade, podemos afirmar que o conjugado de aceleração, no instante do defeito, está situado na faixa de:

• A.

  5.000 a 10.000 Nm;

• B.

  10.000 a 15.000 Nm;

• C.

  15.000 a 20.000 Nm;

• D.

  20.000 a 25.000 Nm;

• E.

  25.000 a 30.000 Nm.

Em um circuito monofásico, a tensão é igual a 2060º V. A potência complexa é igual a 300 + j300 VA. O fasor da corrente é:

• A. 3030º A
• B. 30-30º A
• C. 150º A
• D. 1530º A
• E. 45-30º A

Uma impedância é alimentada na freqüência de 60 Hz e é composta por um resistor de 1 em série com um reator de reatância igual a 4/3 nesta freqüência. Considere, agora, um segundo circuito composto unicamente por uma resistência R e uma reatância X em paralelo apresentando impedância complexa igual a do primeiro circuito. Os valores da resistência R e da reatância X do segundo circuito, em ohms, são:

• A.

  R = 3/4         X = 1

• B.

  R = 1         X = 3/4

• C.

  R = 25/9            X = 25/12

• D.

  R = 25/12             X = 25/9

• E. R = 3           X = 4

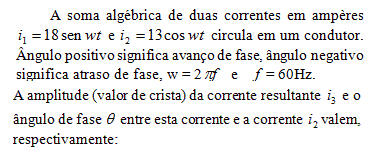

• A. (A) 22,2A e 35,84°
• B. (B) 31,0A e 54,16°
• C. (C) 22,2A e - 35,84°
• D. (D) 22,2A e -54,16°
• E. (E) 31,0A e 35,84°
