Questões de Engenharia Elétrica da Núcleo de Computação Eletrônica UFRJ (NCE)

A hierarquia PDH (Hierarquia Digital Plesiócrona) tem seu nome derivado do grego, significando ser uma hierarquia de transmissão de dados "quase síncrona", tanto assim que a taxa do tributário E2, da hierarquia européia, não é um múltiplo exato da taxa do tributário E1. Para obtermos a taxa de E2 devemos multiplicar a taxa de:

• A. (A) E1 por quatro e inserir 156 bits de controle.
• B. (B) E1 por três e inserir três octetos de justificação e sinalização.
• C. (C) E1 por sete e inserir quatro bits de justificação positiva e negativa.
• D. (D) E1 por quatro e inserir a taxa equivalente a quatro tributários Eo, da mesma hierarquia.
• E. (E) T1, da hierarquia americana por 4/3, uma vez que a hierarquia européia tem 32 canais em E1 e a hierarquia americana tem 24 canais.

Em transmissão de sinais por rádio, usamos um parâmetro muito conhecido, designado pela sigla EIRP (potência efetiva isotropicamente irradiada). Este parâmetro se refere:

• A. (A) ao ganho da antena em dB, subtraída das perdas, tais como nos cabos coaxiais, nos conectores, guias de onda, circuladores, conectores e alimentador da antena.
• B. (B) à soma da potência do transmissor em dBm ou dBw, com o ganho da antena em dB, subtraída das perdas, tais como perdas nos cabos coaxiais, nos conectores, guias de onda, circuladores, conectores e alimentador da antena, todas estas perdas também em dB.
• C. (C) à soma da potência do transmissor em dBm ou dBw, com o ganho da antena em dB, subtraída das perdas, tais como perdas nos cabos coaxiais, nos conectores, guias de onda, circuladores, conectores e alimentador e as perdas no espaço livre, todas estas perdas também em dB.
• D. (D) ao ganho da antena de transmissão em dB, somado ao ganho da antena de recepção em dB, subtraída das perdas, tais como perdas no espaço livre, perdas nos cabos coaxiais, nos conectores, guias de onda, circuladores, conectores e alimentadores das antenas, todas estas perdas também em dB.
• E. (E) ao produto da potência do transmissor em dBm ou dBw, com o ganho da antena em dB, dividido pelas perdas, tais como perdas nos cabos coaxiais, nos conectores, guias de onda, circuladores, conectores e alimentador, também em dB.

A transmissão do sinal de crominância em um sistema de TV analógico PAL, padrão M, é feita basicamente:

• A.
• B.
• C.



• D.



• E.

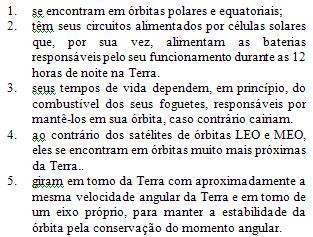

Em relação aos satélites geo-estacionários, observe as afirmativas a seguir:

Assinale o item que relaciona todas as afirmações totalmente corretas:

• A. (A) 1 e 2
• B. (B) 2 e 3
• C. (C) 1 e 3
• D. 2
• E. 5
