Considere uma carga desbalanceada, conectada em estrela. Se esta carga for alimentada por um sistema trifásico a três fios desbalanceado, as correntes de carga apresentarão componentes de seqüência:

• A.

  positiva e negativa;

• B.

  positiva, negativa e zero;

• C.

  positiva e zero;

• D.

  negativa e zero;

• E.

  positiva.

Uma indústria com capacidade de carga instalada (C_i) de 200 kW apresenta a curva de demanda diária representada na tabela abaixo tem.

A Demanda Média (D_med), o Fator de Carga (f_c) e o Fator de Demanda (f_d), são respectivamente, iguais a:

• A.

  D_med = 17,5 kW, f_c = 75% e f_d = 80%

• B.

  D_med = 30 kW, f_c = 133,33% e f_d = 80%

• C.

  D_med = 120 kW, f_c = 80% e f_d = 75%

• D.

  D_med = 30 kW, f_c = 75% e f_d = 80%

• E.

  D_med = 120 kW, f_c = 133,33% e f_d = 75%

Em relação ao Sistema Tarifário Brasileiro de energia elétrica atualmente em vigor, assinale a afirmativa INCORRETA:

• A.

  Na modalidade horo-sazonal azul os valores das tarifas de energia (kWh) e demanda (kW) variam, para ambos, conforme o período do dia e o período do ano considerado.

• B.

  Na modalidade horo-sazonal verde existe apenas um valor para a tarifa de demanda (kW), assim como na modalidade tarifária convencional, não havendo diferenciação para o horário de ponta

• C.

  Os consumidores com tensão de suprimento a partir de 69kV são compulsoriamente enquadrados na modalidade tarifária horo-sazonal azul.

• D.

  Nas modalidades tarifárias verde e azul são estabelecidos quatro períodos em que o valor cobrado para consumo de energia elétrica (kWh) é diferenciado: horário de ponta em período seco; horário de ponta em período úmido; horário fora de ponta em período seco; horário fora de ponta em período úmido.

• E.

  O horário de ponta consiste de três horas consecutivas, a serem fixadas pela concessionária de energia elétrica de cada região, no intervalo de tempo das 17 às 22 horas. O período seco corresponde aos meses de maio a novembro de um mesmo ano, e o período úmido aos meses de dezembro de um ano a abril do ano seguinte.

A cor roxeada dos grãos de sílica gel em um transformador indica que o seu óleo isolante:

• A. contém umidade;
• B.

  está com reduzida rigidez dielétrica;

• C.

  contém borras;

• D.

  está com elevado índice de acidez;

• E.

  está com reduzida tensão interfacial.

São patenteáveis:

• A. (A) invenção e as técnicas e métodos operatórios ou terapêuticos;
• B. (B) invenção, o modelo de utilidade e as descobertas científicas;
• C. (C) invenção e o modelo de utilidade;
• D. (D) invenção, o modelo científico e os genomas de qualquer ser vivo natural;
• E. (E) invenção e os processos biológicos naturais.

Em uma rede telefônica, cada aparelho telefônico de assinante é acoplado à central digital do seu prefixo através de uma interface conhecida por "SLIC". São todas funções desta interface:

• A. alimentar o aparelho telefônico, supervisionar os fios "a" e "b", prover o tom de discar, fazer o teste da linha e o registro dos pulsos ou tons discados.
• B. alimentar o aparelho telefônico, transformar a transmissão e recepção a dois fios balanceada, para transmissão a dois fios e recepção a dois fios não balanceadas, supervisionar os fios "a" e "b", prover a conexão do toque de chamada e o teste da linha.
• C. prover o tom de discar, o registro dos pulsos discados, a conexão com a central de destino e o retorno do sinal de chamada do assinante de destino.
• D. supervisionar os fios "a" e "b", prover o tom de discar, prover a conexão do toque de chamada e o retorno do sinal de chamada do assinante de destino.
• E. supervisionar os fios "a" e "b", prover o tom de discar, identificar se o registro do assinante B é por pulsos ou por tons, registrar os pulsos ou os tons discados, e prover retorno de toque enquanto o assinante B estiver sendo chamado.

Em uma rede telefônica interurbana entre duas localidades L1 e L2, A1 é um assinante de uma central de L1 que deseja se comunicar com A2, assinante de uma central de L2. Foi usada uma conexão por rádio-enlace em microondas.

Os números (1), (2), (3), (4) e (5) representam os seguintes equipamentos relacionados com esta conexão:

• A. (1) - central local; (2) - central Tandem; (3) - central trânsito interurbana; (4) equipamento multiplex; (5) - rádio transceptor.
• B. (1) - central local; (2) - central trânsito interurbana; (3) equipamento multiplex; (4) - central Tandem interurbana; (5) rádio transceptor.
• C. (C) (1) – PABX: (2) - equipamento multiplex; (3) - equipamento de comutação mux/ rádio; (4) – central Tandem; (5) – rádio transceptor.
• D. (D) (1) – equipamento terminal de linha; (2) - registrador (REG); (3) - registrador de origem/destino; (4) - central local; (5) – central trânsito interurbana.
• E. (E) (1) – equipamento interface da central; (2) – central local; (3) – equipamento multiplex; (4) – rádio transceptor; (5) – central trânsito.

Nas centrais telefônicas digitais, a Modulação por Codificação de Pulsos (PCM) é realizada por circuitos integrados conhecidos por CODEC (Codificadores/Decodificadores). Um codificador para a conversão do sinal analógico em PCM de hierarquia européia deve conter:

• A. um filtro passa-faixa de 300 Hz a 3400 Hz, um amostrador, um compressor com a característica de lei "A", um quantizador, um conversor analógico/digital, um conversor paralelo/série, contadores e um relógio normalmente externo.
• B. um filtro passa-faixa de 300 Hz a 3400 Hz, um amostrador, um compressor com a característica de lei "%uF06D", um quantizador, um conversor analógico/digital, um conversor paralelo/série e um relógio externo.
• C. um amostrador com a característica de lei "A", um quantizador, um conversor analógico/digital, um conversor série/paralelo para transmissão orientada a "byte", contadores.
• D. um filtro passa-faixa de 60 kHz a 108 kHz, um amostrador, um compressor com a característica de lei "A", um quantizador, um conversor analógico/digital e um conversor paralelo/série.
• E. um filtro passa-baixa com freqüência de corte superior em 4 kHz, um amostrador, um compressor com a característica de lei "%uF06D", um quantizador, um conversor analógico/digital, um conversor paralelo/série e um relógio externo.

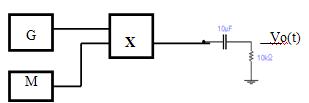

No diagrama em blocos a seguir "X" é um multiplicador ideal de quatro quadrantes de sinais e a reatância do capacitor é desprezível em relação à resistência do resistor.

• A. (A) modulado em amplitude, com banda lateral dupla e com portadora (AM-DSB).
• B. (B) modulado em amplitude, com banda lateral dupla e com portadora suprimida (AM-DSB/SC).
• C. (C) modulado em amplitude com banda lateral vestigial (VSB).
• D. (D) com uma freqüência igual ao produto da freqüência do gerador "G" (10 MHz), com a freqüência do sinal de áudio.
• E. (E) com a portadora de 10 MHz modulada em freqüência pelo sinal de áudio.

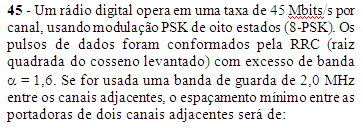

• A. (A) 12,0 MHz
• B. (B) 24,5 MHz
• C. (C) 26,0 MHz
• D. (D) 45,0 MHz
• E. (E) 92,0 MHz
