Questões de Engenharia Elétrica da Núcleo de Computação Eletrônica UFRJ (NCE)

Uma resistência de 33 em série com um capacitor de 35,3  é alimentado por uma fonte de tensão alternada de 100V. Se a corrente do circuito vale 2,0A, a freqüência da tensão aplicada e o fator de potência do circuito valem, respectivamente:

• A. 120Hz e 0,75 atrasado
• B. 60Hz e 0,66 adiantado
• C. 120Hz e 0,75 adiantado
• D. 60Hz e 0,66 atrasado
• E. 120Hz e 0,66 adiantado

Uma carga trifásica de potência ativa constante consome, quando trabalhando em 440 Volts fase-fase, 50 kW com fator de potência 0,85 em atraso. A quantidade de potência reativa a ser gerada por um banco de capacitores a ser colocado em paralelo com a carga, para que o fator de potência visto pela rede aumente para 0,92 é:

• A. 21,30kVAr
• B. 9,69 kVAr
• C. 30,99 kVAr
• D. 50,00 kVAr
• E. 42,50 kVAr

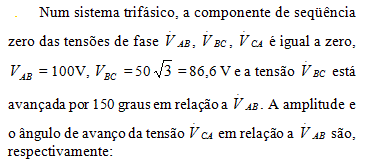

• A.

  50V e 240º

• B.

  50V e 30º

• C.

  43,3V e 60º

• D.

  75V e 240º

• E.

  50V e 90º

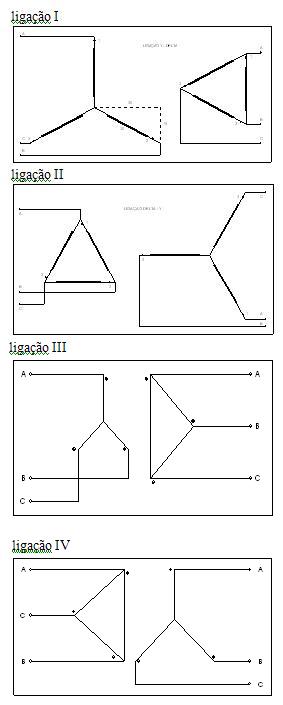

Considere um sistema trifásico de alimentação com tensões na seqüência ABC e observe as ligações a seguir:

Assinale o item que indica todas as ligações que avançam as tensões do enrolamento secundário por 30 graus em relação ao primário (primário à esquerda; secundário à direita):

• A. (A) I
• B. (B) II e III
• C. (C) II e IV
• D. (D) III
• E. (E) I e II

Uma carga de 750kVA trabalha com fator de potência 0,87. Considerando agora a utilização de células capacitivas de 25kVAr cada, o número mínimo de células a serem utilizadas em um banco de capacitores para que o fator de potência visto pela rede que alimenta em conjunto a carga e o banco de capacitores não seja inferior a 0,95 é:

• A. 8
• B. 5
• C. 6
• D. 7
• E. 4

Três diferentes modelos de carga são disponíveis para sua representação em estudos de fluxo de potência e estabilidade dos sistemas de potência: o modelo impedância constante, o modelo corrente constante, o modelo potência constante. Em relação a estes modelos, observe as afirmativas a seguir:

Assinale o item que indica todas as afirmativas corretas:

• A.

  I e III

• B.

  II e IV

• C.

  III e IV

• D.

  IV

• E.

  II

Um gerador síncrono de 13,8kV e 179MVA tem resistência de estator desprezível e reatância síncrona 0,89 por unidade (0,89 pu) em sua base nominal. Quando ele opera com tensão terminal, corrente de estator nominal e fator de potência 0,85 atrasado, a tensão de excitação, em volts fase-fase,vale:

• A. (A) 22,8kV
• B. (B) 13,8kV
• C. (C) 25,09kV
• D. (D) 12,76kV
• E. (E) 10,2kV

A máquina síncrona da questão anterior está operando novamente com tensão terminal nominal, mas agora com a corrente de estator nominal (que sai da máquina) avançada por 120 graus em relação à tensão referida. Neste caso, é correto afirmar que:

• A. a máquina esta operando como gerador, sub-excitado;
• B. a máquina está operando como motor, sobre-excitado;
• C. a máquina está operando como gerador, sobre-excitado;
• D. a máquina está operando com potência ativa nula;
• E. a máquina está operando como motor, sub-excitado.

Uma máquina de indução de 8 pólos é alimentada por fonte de tensão a 60Hz e está trabalhando como motor. Neste caso, é correto afirmar que:

• A. (A) sua velocidade de rotação é aproximadamente igual a 1.800 rpm;
• B. (B) sua velocidade de rotação é igual a 1.200 rpm;
• C. (C) sua velocidade de rotação é constante;
• D. (D) sua velocidade de rotação é menor que 900 rpm;
• E. (E) a corrente varia com o quadrado do escorregamento.

Uma tentativa de auto-excitação antes de tomada de carga de um gerador de corrente contínua, tipo shunt, que anteriormente vinha operando normalmente, não é bem sucedida. São possíveis razões:

Assinale o item que relaciona todos os possíveis motivos:

• A. I, III e V
• B. I e III
• C. I, IV e V
• D. II e III
• E. II, IV e V
