Questões de Engenharia Elétrica da Fundação para o Vestibular da Universidade Estadual Paulista (VUNESP)

Um banco trifásico de capacitores, que consiste em três capacitores monofásicos conectados em estrela aterrada, fornece potência reativa de 3,81 [kVAr] quando alimentado por uma fonte trifásica e simétrica, cuja tensão de linha é 220 [V]. Dado que a frequência do sistema é 60 [Hz], assinale a alternativa que apresenta o valor aproximado de cada capacitor monofásico do banco.

• A.

  4,2 [mF]

• B.

  2,1 [mF]

• C.

  420 [ìF]

• D.

  210 [ìF]

• E.

  42 [ìF]

O trabalho de manutenção em sistemas elétricos desenergizados e liberados para o trabalho deve ser precedido dos procedimentos apropriados, apresentados a seguir:

I. constatação da ausência de tensão;

II. seccionamento;

III. proteção dos elementos energizados existentes;

IV. impedimento de reenergização;

V. instalação de aterramento temporário com equipotencialização dos condutores dos circuitos;

VI. instalação da sinalização de impedimento de reenergização.

Assinale a alternativa que apresenta a ordem correta desses procedimentos.

• A.

  II, IV, I, V, III e VI.

• B.

  VI, IV, I, V, III e II.

• C.

  III, IV, I, V, II e VI.

• D.

  I, IV, II, V, III e VI.

• E.

  IV, II, I, V, III e VI.

• A.



• B.



• C.



• D.



• E.



Assinale a alternativa correta acerca dos tipos de manutenção existentes.

• A.

  Manutenção preditiva é a manutenção planejada, que previne a correção de danos, após a sua ocorrência.

• B.

  Manutenção corretiva é o acompanhamento do estado dos equipamentos, baseado na análise histórica dos seus modos de operação, com o objetivo de predizer a ocorrência de eventuais danos.

• C.

  Manutenção corretiva é o acompanhamento do estado dos equipamentos, baseado na análise histórica dos seus modos de operação, com o objetivo de predizer a ocorrência de eventuais danos.

• D.

  Enquanto a manutenção preventiva é a manutenção planejada, que previne a correção de danos por meio da manutenção do estado operativo dos equipamentos, a manutenção preditiva consiste na análise histórica dos equipamentos de modo a predizer a ocorrência de danos.

• E.

  A manutenção corretiva é indicada para quaisquer equipamentos, pois apresenta custo bastante reduzido e permite que os equipamentos operem sempre próximo às suas condições nominais, reduzindo os índices de interrupção de operação.

Assinale a alternativa correta acerca das funções de proteção para instalações de alta, média e baixa tensão.

• A.

  A proteção de distância, comumente empregada na proteção de transformadores, baseia-se na comparação entre as correntes que circulam por esses equipamentos. Para tal, o relé de proteção que desempenha essa função de proteção considera a 1ª. Lei de Kirchhoff.

• B.

  A proteção diferencial, comumente empregada na proteção de linhas de transmissão, baseia-se na comparação entre a impedância calculada pelo relé de proteção que desempenha essa função e uma impedância predeterminada.

• C.

  A proteção de subfrequência, comumente empregada na proteção de bancos de capacitores, baseia-se na comparação entre a reatância medida pelo relé de proteção que desempenha essa função, e uma reatância predeterminada, na frequência industrial.

• D.

  A proteção de sobrecorrente, comumente utilizada na proteção de alimentadores de distribuição, é o tipo mais simples de função de proteção e baseia-se na comparação entre a corrente medida pelo relé de proteção que desempenha essa função e uma quantidade de corrente predeterminada.

• E.

  A proteção de sobretensão, comumente empregada na proteção de barramentos de alta e média tensão, baseia- -se na comparação entre a tensão medida pelo relé de proteção do tipo metal-oxide varistor (MOV) e uma quantidade de tensão predeterminada.

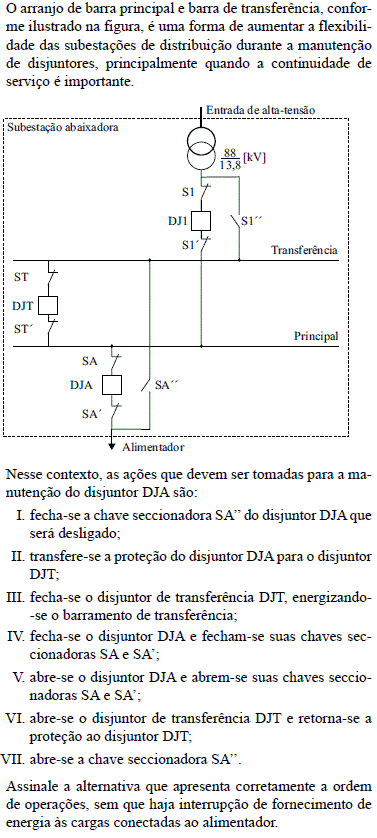

• A.

  III, I, V, II, IV, VII e VI.

• B.

  II, I, V, III, IV, VII e VI.

• C.

  V, I, III, II, IV, VII e VI.

• D.

  V, II, III, I, IV, VII e VI.

• E.

  VI, I, V, II, IV, VII e III.

• A.

  65/22 [V]

• B.

  65/25 [V]

• C.

  60/22 [V]

• D.

  60/25 [V]

• E.

  55/22 [V]

Uma fonte monofásica, em corrente alternada, possui tensão eficaz de 200 [V] e está conectada a três cargas distintas: uma carga puramente resistiva, que consome 400 [W]; uma carga puramente indutiva, que consome 600 [VAr]; e uma carga puramente capacitiva, que consome 300 [VAr]. Assinale a alternativa que apresenta corretamente o valor do módulo da corrente eficaz fornecida por essa fonte.

• A.

  25 [mA]

• B.

  125 [mA]

• C.

  250 [mA]

• D.

  1,25 [A]

• E.

  2,50 [A]

O circuito de alimentação de uma carga monofásica é composto por dois condutores distintos que possuem comprimentos totais de 80 [m] e 20 [m]. O primeiro trecho desse circuito é composto por condutores que possuem 0,2 [Ω/km], e o segundo trecho é composto por condutores que possuem 0,4 [Ω/km]. Nesse contexto, supondo que a carga monofásica seja alimentada com 50 [A], assinale a alternativa que apresenta corretamente a queda de tensão nesse circuito, nas condições apresentadas.

• A.

  1,2 [V]

• B.

  0,6 [V]

• C.

  0,3 [V]

• D.

  0,2 [V]

• E.

  0,1 [V]

Considere um sinal f (t) limitado em faixa, ou seja, que não tenha nenhuma componente espectral acima de certa frequência finita f_m. O intervalo de tempo de amostragem uniforme, T, necessário para recuperar o sinal f (t) univocamente deve satisfazer a condição:

• A.



• B.



• C.



• D.



• E.
