Questões de Engenharia Elétrica da Fundação para o Vestibular da Universidade Estadual Paulista (VUNESP)

Assinale a alternativa correta considerando um enlace de comunicações ópticas operando em 1 550 nm, composto por uma fibra típica monomodo, também conhecida como SMF (single mode fiber), e componentes típicos na transmissão e na recepção, como: laser semicondutor (LS), LED, fotodiodo PIN (FDPIN) e fotodiodo de avalanche (FDA).

• A.

  A largura espectral do LS é maior que o LED. A perda por acoplamento de um LS à SMF é maior que de um LED para uma SMF. O nível de ruído é maior num FDA que num FDPIN.

• B.

  A largura espectral do LS é menor que o LED. A perda por acoplamento de um LS à SMF é maior que de um LED para uma SMF. O nível de ruído é maior num FDA que num FDPIN.

• C.

  A largura espectral do LS é menor que o LED. A perda por acoplamento de um LS à SMF é menor que de um LED para uma SMF. O nível de ruído é menor num FDA que num FDPIN.

• D.

  A largura espectral do LS é maior que o LED. A perda por acoplamento de um LS à SMF é menor que de um LED para uma SMF. O nível de ruído é menor num FDA que num FDPIN.

• E.

  A largura espectral do LS é menor que o LED. A perda por acoplamento de um LS à SMF é menor que de um LED para uma SMF. O nível de ruído é maior num FDA que num FDPIN.

Considere um enlace óptico de 100 km, composto por um laser com 1 mW de saída, uma fibra óptica monomodo com perdas de 0,2 dB/km, e um fotodiodo com sensibilidade de 35 dBm. Assuma que as perdas por acoplamento entre a fonte para a fibra são de –2 dB, que as perdas devido às junções ao longo da fibra são de –1,5 dB, e que as perdas por acoplamento da fibra para o detetor são de –1,5 dB.

Assinale qual é a máxima distância que ainda poderia ser aumentada a esse enlace se mantivermos a mesma fonte, a fibra, as perdas nas junções, o detetor, e assumirmos 0 dB de margem.

• A.

  55 km.

• B.

  40 km.

• C.

  35 km.

• D.

  50 km.

• E.

  45 km.

A diferença de potencial pode ser definida a partir do trabalho realizado para se mover uma carga Q, em um campo elétrico. Dessa forma, em termos de unidades, pode-se afirmar que a unidade Volts é equivalente a

• A.

  Faraday/Metro.

• B.

  Newton/Seg.

• C.

  Weber/Ampère.

• D.

  Henry/Ohms.

• E.

  Joule/Coulomb.

Com relação aos tipos de modulação AM, FM e PM, assinale a alternativa correta.

• A.

  AM é um tipo de modulação não-linear, FM é um tipo de modulação linear, e a largura de faixa necessária para transmissão de um sinal PM depende muito da forma de onda do sinal modulador.

• B.

  AM é um tipo de modulação linear, FM é um tipo de modulação não-linear, e a largura de faixa necessária para transmissão de um sinal PM depende muito da forma de onda do sinal modulador.

• C.

  AM é um tipo de modulação linear, FM é um tipo de modulação não-linear, e a largura de faixa necessária para transmissão de um sinal PM independe da forma de onda do sinal modulador.

• D.

  AM é um tipo de modulação não-linear, FM é um tipo de modulação linear, e a largura de faixa necessária para transmissão de um sinal PM depende pouco da forma de onda do sinal modulado.

• E.

  AM é um tipo de modulação linear, FM é um tipo de modulação não-linear, e a largura de faixa necessária para transmissão de um sinal PM depende pouco da forma de onda do sinal modulado.

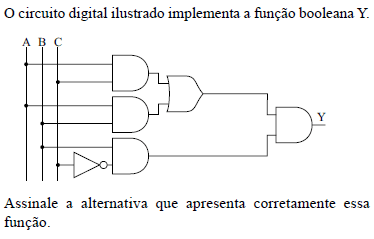

• A.



• B.



• C.



• D.



• E.



Considere um guia óptico integrado dielétrico com uma fenda estreita dividindo o núcleo ao meio e distribuída ao longo do eixo do guia. O índice de refração do núcleo é n1, e a fenda é preenchida com um material dielétrico de índice de refração n2. Qual deve ser a relação entre esses índices e como deve ser a polarização do modo ao longo desse guia para que a máxima intensidade de campo elétrico se propague no interior da fenda?

• A.

  n₁ < < n₂ e o campo magnético do modo deve ser perpendicular às interfaces da fenda.

• B.

  n₁ < < n₂ e o campo magnético do modo deve ser paralelo às interfaces da fenda.

• C.

  n₁ > > n₂ e o campo elétrico do modo deve ser perpendicular às interfaces da fenda.

• D.

  n₁ < < n₂ e o campo elétrico do modo deve ser paralelo às interfaces da fenda.

• E.

  n₁ > > n₂ e o campo magnético do modo deve ser perpendicular às interfaces da fenda.

Uma máquina síncrona trifásica de polos salientes opera como gerador e alimenta uma carga trifásica equilibrada, puramente resistiva, conectada em estrela aterrada. Essa máquina possui reatância síncrona de 3 [Ω], e a carga trifásica possui 4 [Ω], por fase. Dado que a força eletromotriz produzida no enrolamento de armadura é 100 [V] por fase, assinale a alternativa que apresenta corretamente a amplitude da corrente de fase que circula pela carga.

• A.

  7,2 [A]

• B.

  10,0 [A]

• C.

  14,3 [A]

• D.

  20,0 [A]

• E.

  28,6 [A]

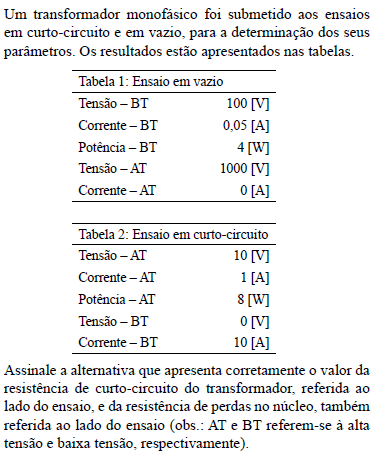

• A.

  r_cc = 8 [Ù] e R_p = 2500 [Ù]

• B.

  r_cc = 6 [Ù] e R_p = 3333 [Ù]

• C.

  r_cc = 8 [Ù] e R_p = 3333 [Ù]

• D.

  r_cc = 6 [Ù] e R_p = 2500 [Ù]

• E.

  r_cc = 12 [Ù] e R_p = 5000 [Ù]

Assinale a alternativa correta acerca do equipamento elétrico denominado controlador lógico programável.

• A.

  Os módulos de entradas analógicas e digitais são responsáveis por efetuar o controle dos dispositivos da planta automatizada, por meio da realização das instruções residentes na memória volátil da unidade central de processamento do controlador lógico programável.

• B.

  A unidade central de processamento do controlador lógico programável é responsável pela execução das instruções residentes em sua memória, definidas pelo usuário programador.

• C.

  Os módulos de saídas analógicas e digitais são responsáveis por efetuar a avaliação do estado dos dispositivos da planta automatizada, por meio da realização de aquisições de grandezas físicas específicas.

• D.

  O módulo de alimentação do controlador lógico programável é responsável por prover energia aos equipamentos da planta automatizada, mesmo quando da ocorrência de interrupções temporárias no fornecimento de energia elétrica.

• E.

  Dentre as linguagens de programação das instruções residentes na memória volátil da unidade central de processamento, pode-se destacar a linguagem LADDER – Language for Advanced Difuse Description Extended Rail, que se encontra em acentuado declínio.

• A.



• B.



• C.



• D.



• E.
