Questões de Engenharia Elétrica da Fundação para o Vestibular da Universidade Estadual Paulista (VUNESP)

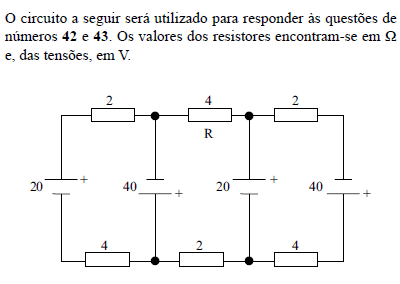

A potência dissipada no resistor R é, em W:

• A.

  100

• B.

  200

• C.

  300

• D.

  400

• E.

  500

As curvas de dispersão modal de um guia dielétrico laminar (slab) simétrico sem perdas podem ser apresentadas por meio das curvas universais b versus V. Sobre isso, assinale a alternativa correta.

• A.

  São válidas para slabs com alto contraste de índices. Para altas frequências b tende a 1. b tendendo a zero caracteriza a região de forte confinamento.

• B.

  São válidas para slabs independente se o contraste de índices é alto ou baixo. Para altas frequências b tende a 1. b tendendo a zero caracteriza a região do corte.

• C.

  São válidas para slabs com baixo contraste de índices. Para altas frequências b tende a 0. b tendendo a zero caracteriza a região de forte confinamento.

• D.

  São válidas para slabs dependente se o contraste de índices é alto ou baixo. Para altas frequências b tende a 0. b tendendo a zero caracteriza a região do corte.

• E.

  São válidas para slabs com baixo contraste de índices. Para altas frequências b tende a 1. b tendendo a zero caracteriza a região de fraco confinamento.

Considere o modo fundamental de uma fibra óptica com perfil degrau típica para comunicações ópticas e assinale a alternativa correta.

• A.

  Corresponde ao LP₀₁. A frequência normalizada máxima para a fibra ser monomodo é igual à primeira raiz da função de Bessel de ordem zero. Independe da coordenada radial.

• B.

  Corresponde ao LP₁₀. A frequência normalizada máxima para a fibra ser monomodo é igual à primeira raiz da função de Bessel de ordem zero. Independe da coordenada azimutal.

• C.

  Corresponde ao LP₀₁. A frequência normalizada máxima para a fibra ser monomodo é igual à primeira raiz da função de Neumann de ordem zero. Depende da coordenada azimutal.

• D.

  Corresponde ao LP₁₀. A frequência normalizada máxima para a fibra ser monomodo é igual à primeira raiz da função de Neumann de ordem zero. Depende da coordenada radial.

• E.

  Corresponde ao LP₀₁. A frequência normalizada máxima para a fibra ser monomodo é igual à primeira raiz da função de Bessel de ordem zero. Independe da coordenada azimutal.

O sentido correto das correntes no circuito é:

• A.



• B.



• C.



• D.



• E.



• A.

  I. Não existem modos. II. É discreto e finito. III. É contínuo.

• B.

  I. Existem alguns modos. II. É contínuo. III. É discreto e finito.

• C.

  I. Não existem modos. II. É discreto e infinito. III. É contínuo.

• D.

  I. Existem alguns modos. II. É contínuo. III. É discreto e infinito.

• E.

  I. É contínuo. II. É discreto e finito. III. Não existem modos.

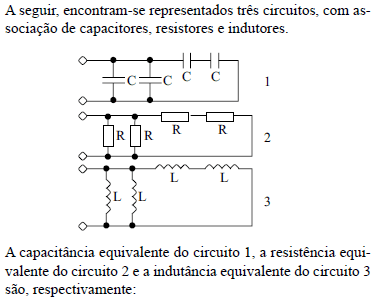

• A.

  0,4C, 2,5R, 0,4L

• B.

  0,4C, 2,5R, 2,5L

• C.

  2,5C, 0,4R, 0,4L

• D.

  2,5C, 0,4R, 2,5L

• E.

  2,5C, 2,5R, 0,4L

Considere um guia óptico integrado reto com constante de atenuação α dada por 0,8 dB/cm. Expresse esta constante em Np/km.

• A.

  18,4 × 10⁵

• B.

  2 × 10⁴

• C.

  36,8 × 10⁵

• D.

  10⁴

• E.

  3, 2 × 10⁴

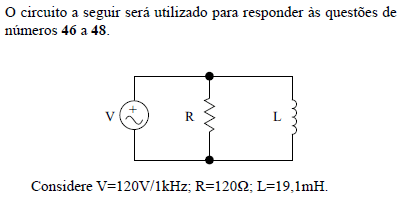

A reatância indutiva e a impedância do circuito são, respectivamente, em Ω:

• A.



• B.



• C.



• D.



• E.



A descrição da propagação eletromagnética em termos de raios é baseada na chamada Teoria da Óptica Geométrica (TOG). Considerando somente meios homogêneos, assinale a alternativa correta relacionadas com a TOG.

• A.

  Vale para ambientes nos quais as dimensões dos obstáculos são muito menores que o comprimento de onda. Os raios percorrem percursos de máximas distâncias. Os raios diretos e refletidos percorrem percursos retos.

• B.

  Vale para ambientes nos quais as dimensões dos obstáculos são muito maiores que o comprimento de onda. Os raios percorrem percursos de mínimas distâncias. Os raios diretos e refletidos percorrem percursos curvos.

• C.

  Vale para ambientes nos quais as dimensões dos obstáculos são muito maiores que o comprimento de onda. Os raios percorrem percursos de máximas distâncias. Os raios diretos e refletidos percorrem percursos retos.

• D.

  Vale para ambientes nos quais as dimensões dos obstáculos são muito menores que o comprimento de onda. Os raios percorrem percursos de mínimas distâncias. Os raios diretos e refletidos percorrem percursos curvos.

• E.

  Vale para ambientes nos quais as dimensões dos obstáculos são muito maiores que o comprimento de onda. Os raios percorrem percursos de mínimas distâncias. Os raios diretos e refletidos percorrem percursos retos.

As correntes no resistor, indutor e total são, respectivamente (em A):

• A.



• B.



• C.



• D.



• E.
