Questões de Engenharia Elétrica da Fundação para o Vestibular da Universidade Estadual Paulista (VUNESP)

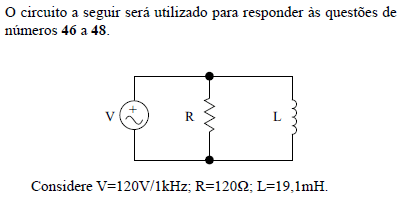

Caso um capacitor com capacitância igual a 2,65μF seja colocado em paralelo com o indutor no circuito, a reatância capacitiva e a impedância do circuito serão, respectivamente, em Ω:

• A.



• B.



• C.



• D.



• E.



As informações a seguir serão utilizadas para responder às questões de números 49 e 50.

Um equipamento é alimentado por uma bateria de 12V, 30Ah, com limite máximo de descarga por hora igual a 30%. As cargas por ela alimentadas possuem as seguintes características:

C1 e C2: consumo nominal = 0,5A

C3: potência nominal = 100W

C4: resistência = 0,8Ω

Em relação à descarga da bateria, é correto afirmar que

• A.

  ela conseguirá alimentar a carga por mais que 30 horas sem apresentar descarga significativa.

• B.

  ela é superior ao máximo nominal.

• C.

  ela é inferior a 9 Ah.

• D.

  ela é superior a 24Ah.

• E.

  por hora, a descarga que o circuito impõe à bateria é superior ao percentual recomendado.

• A.



• B.



• C.



• D.



• E.



Considere um trecho de 10 cm de Carbono (grafite), cuja resistividade é: ρ = 3 × 10^–5 Ω·m, com área da secção transversal de 2 mm². A resistência elétrica desse trecho de Carbono é, em Ω,

• A.

  0,0006

• B.

  0,0015

• C.

  0,6

• D.

  1,5

• E.

  600

• A.



• B.



• C.



• D.



• E.



A cor emitida por um LED (Diodo Emissor de Luz) depende do tipo de impureza introduzida no semicondutor. A cor azul é emitida pelo LED quando há a introdução do

• A.

  GaP (Fosfeto de Gálio).

• B.

  GaAs (Arsenieto de Gálio).

• C.

  GaAsP (Fosfeto de Arsenieto de Gálio).

• D.

  InGaAlP (Fosfeto de Índio, Gálio e Alumínio).

• E.

  SiC (Carboneto de Silício).

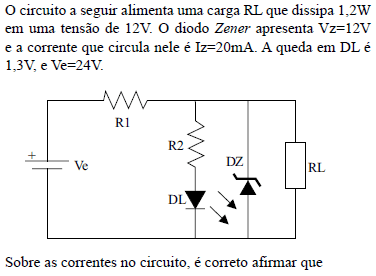

• A. a corrente em RL é igual à que circula em DZ.
• B. a corrente na carga RL é de 1A.
• C. caso  a corrente em R1 será de 2A.
• D.

  casoa corrente no led será muito alta, podendo danificá-lo.

• E.

  caso, a corrente no led será superior a 10mA.

No domínio da frequência, como se caracteriza a permissividade elétrica de um material anisotrópico, inhomogêneo, e com perdas?

• A.

  É uma grandeza escalar, depende da posição, e é complexa.

• B.

  É uma grandeza tensorial, independe da posição, e é puramente real.

• C.

  É uma grandeza escalar, independe da posição, e é complexa.

• D.

  É uma grandeza tensorial, depende da posição, e é complexa.

• E.

  É uma grandeza tensorial, depende da posição, e é puramente real.

Em um transistor bipolar, os parâmetros α e β representam, respectivamente, o ganho de corrente em

• A.

  coletor comum e em base comum.

• B.

  coletor comum e em emissor comum.

• C.

  base comum e em emissor comum.

• D.

  emissor comum e em base comum.

• E.

  emissor comum e em coletor comum.

Considerando os circuitos multivibradores, o tipo de circuito que não possui estados estáveis, mas sim dois estados nos quais permanece por intervalos de tempo pré-determinados, é conhecido como multivibrador

• A.

  monoestável.

• B.

  astável.

• C.

  biestável.

• D.

  paraestável.

• E.

  autoestável.
