Questões de Engenharia Eletrônica do ano 2009

Um sinal senoidal de período T_o , ao ser discretizado com um período de amostragem T, gerou a sequência de amostras indicada na figura acima. As amostras estão igualmente espaçadas e têm amplitudes idênticas em valor absoluto. A relação entre o período de amostragem e o período da senoide é

• A.

  T = 2T_o

• B.

  T = T_o

• C.

  T = 0,8 T_o

• D.



• E.



Ao executar a instrução de escrita em I/O por DMA, no programa acima, o número de endereços de memória acessados numa arquitetura x86 é

• A.

  4

• B.

  6

• C.

  8

• D.

  12

• E.

  24

O diagrama em blocos da figura acima mostra um sistema linear controlado por uma realimentação de saída do tipo proporcional. O intervalo de variação do ganho K para que o sistema permaneça estável é

• A.



• B.



• C.



• D.



• E.



A figura acima apresenta o esboço de um diagrama do lugar das raízes (root locus) de um sistema de controle com realimentação de saída, por meio de ganho proporcional variando positivamente. Analisando o diagrama apresentado, é correto afirmar que

• A.

  o sistema em malha fechada é sempre instável.

• B.

  o sistema é sempre estável, quando os polos de malha fechada são reais e iguais.

• C.

  a função de transferência de malha aberta é instável.

• D.

  a função de transferência de malha aberta possui um polo e dois zeros.

• E.

  a função de transferência de malha aberta do sistema é de terceira ordem.

Ao se executar o código acima, o valor da variável soma será

• A.

  8

• B.

  128

• C.

  1028

• D.

  1028

• E.

  17408

Considere a sequência de código na linguagem de programação C a seguir.

O valor da variável a, após a execução da sequência, é

• A.

  0

• B.

  128

• C.

  320

• D.

  640

• E.

  1280

Considere a especificação de funcionamento de um portão comandado por um botão.

1- Inicialmente, quando o usuário aperta o botão, se o portão estiver fechado, inicia-se a abertura; caso contrário, inicia-se o fechamento.

2- O movimento de fechamento para, se o usuário apertar o botão ou se o fim de curso de fechamento for atingido.

3- O movimento de abertura para, se o usuário apertar o botão ou se o fim de curso de abertura for atingido.

4- Estando o portão fechado ou tendo sido parado durante o fechamento, se o botão for pressionado, o portão passa a abrir.

5- Estando o portão aberto ou tendo sido parado durante a abertura, se o botão for pressionado, o portão passa a fechar.

O sistema de controle possui as seguintes entradas e saídas booleanas:

- B: entrada correspondente ao botão (B=1 se botão pressionado);

- fcf: entrada correspondente ao fim de curso de fechamento (fcf=1 se portão fechado);

- fca: entrada correspondente ao fim de curso de abertura (fca=1 se portão aberto);

- F: saída correspondente ao comando de fechar o portão (F=1 indica fechamento);

- A: saída correspondente ao comando de abertura (A=1 indica abertura).

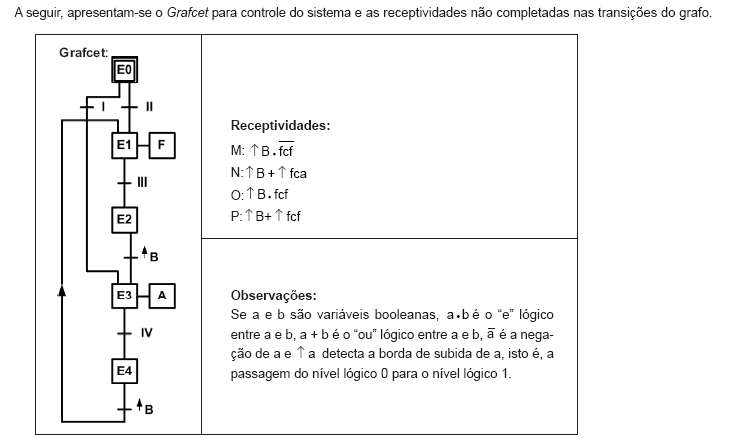

A seguir, apresentam-se o Grafcet para controle do sistema e as receptividades não completadas nas transições do grafo. A associação correta para as receptividades é

• A.

  I – M ; II – O ; III – N ; IV – P

• B.

  I – M ; II – P ; III – O ; IV – N

• C.

  I – O ; II – M ; III – P ; IV – N

• D.

  I – O ; II – N ; III – M ; IV – P

• E.

  I – P ; II – O ; III – N ; IV – M

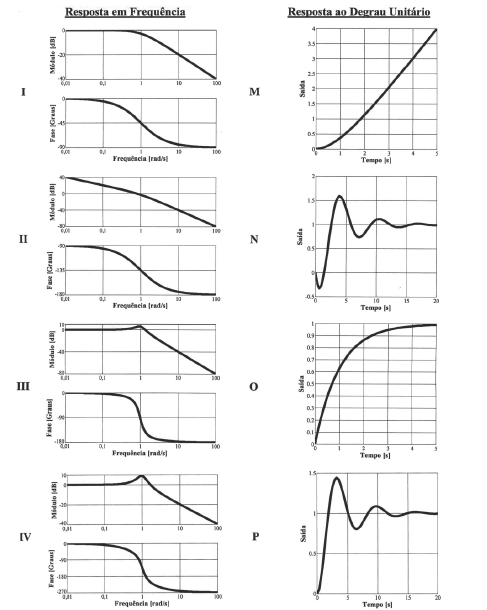

Nas figuras abaixo, mostram-se à esquerda diagramas de resposta em frequência e, à direita, gráficos de resposta ao degrau unitário referentes a quatro sistemas físicos.

A associação correta da resposta em frequência com o correspondente gráfico de resposta ao degrau unitário é

• A.

  I – M ; II – N ; III – O ; IV – P

• B.

  I – M ; II – O ; III – P ; IV – N

• C.

  I – O ; II – M ; III – N ; IV – P

• D.

  I – O ; II – M ; III – P ; IV – N

• E.

  I – P ; II – N ; III – M ; IV – O

Redes de comutação de pacotes estão sujeitas a diferentes tipos de atraso como, por exemplo, os de propagação e transmissão. A esse respeito, considere as afirmativas a seguir.

I - O atraso de propagação depende das distâncias entre os nós de rede.

II - O atraso de transmissão depende das distâncias entre os nós de rede.

III - O atraso de propagação depende da largura de banda dos enlaces entre os nós de rede.

IV - O atraso de transmissão depende da largura de banda dos enlaces entre os nós de rede.

São corretas APENAS as afirmativas

• A.

  I e II.

• B.

  I e III.

• C.

  I e IV.

• D.

  II e III.

• E.

  III e IV.

A figura acima apresenta um circuito elétrico CA cuja fonte de tensão V_i na entrada é do tipo senoidal. Considerando os componentes ideais, a equação diferencial ordinária que relaciona o sinal de tensão V_o com o sinal de tensão V_i é

• A.
• B.



• C.



• D.



• E.
