Questões de Engenharia Eletrônica do ano 2009

Lista completa de Questões de Engenharia Eletrônica do ano 2009 para resolução totalmente grátis. Selecione os assuntos no filtro de questões e comece a resolver exercícios.

Em relação ao modelo de referência OSI, a camada

  • A.

    de enlace de dados tem como função principal o roteamento de pacotes entre os nós da rede.

  • B.

    de rede tem como tarefa principal corrigir erros em conexões ponto-a-ponto.

  • C.

    de transporte tem como tarefa o controle de fluxo em conexões fim-a-fim.

  • D.

    de aplicação controla a operação dos protocolos dentro de uma subrede.

  • E.

    física usa estratégias como a repetição seletiva para garantir a integridade dos bits transmitidos.

A figura acima ilustra o circuito digital que relaciona o sinal F com os sinais binários de entrada X, Y e Z. De acordo com o circuito, a expressão booleana mais simplificada de F em função de X, Y e Z é

  • A.

  • B.

  • C.

  • D.

  • E.

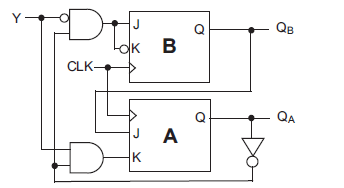

Quando o circuito ilustrado na figura acima estiver no estado QBQA = 00, com Y = 1, os flip-flops B e A executarão, respectivamente, as operações de

  • A.

    set e reset.

  • B.

    set e hold.

  • C.

    reset e reset.

  • D.

    reset e toggle.

  • E. toggle e reset.

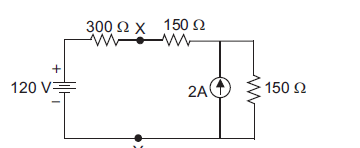

No circuito da figura acima, a tensão do Circuito Equivalente de Thevenin, dada em volts e calculada entre os pontos X e Y, é:

  • A.

    210

  • B.

    180

  • C.

    160

  • D.

    120

  • E.

    80

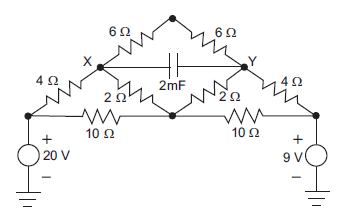

A figura acima apresenta um circuito elétrico com fontes de corrente contínua. O capacitor encontra-se operando em regime permanente. A ddp, em volts, entre os terminais X e Y do capacitor é, aproximadamente,

  • A.

    2,3

  • B.

    3,0

  • C.

    4,8

  • D.

    6,2

  • E.

    9,5

Considere o sistema de controle em malha fechada ilustrado na figura acima, onde K > 0 representa o ganho a ser ajustado no compensador. Pelo compensador adotado e levando-se em conta o diagrama do lugar das raízes (root locus) desse sistema, conclui-se que o sistema será

  • A.

    estável para qualquer valor de K > 0.

  • B.

    estável, mas somente para K  10.

  • C. estável, mas somente para K30.
  • D.

    estável, mas somente para

  • E.

    instável para qualquer valor de K > 0.

Considere o modelo de um sistema linear dado pela seguinte representação em espaço de estado:

Os polos deste sistema são:

  • A.

    5,0 e 1,0

  • B.

    2,0 e 4,0

  • C.

    - 2,0 e - 4,0

  • D.

    - 5,0 e -1,0

  • E.

    -11,0 e 5,0

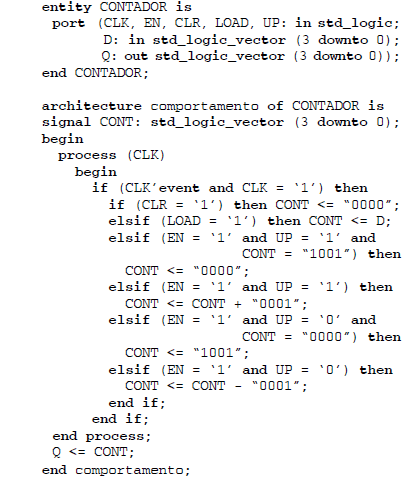

Considere a arquitetura implementada a seguir.

Esta arquitetura se refere a um contador do tipo

  • A.

    binário, crescente e com clear assíncrono.

  • B.

    binário, crescente-decrescente e com clear assíncrono.

  • C.

    binário, crescente-decrescente e com clear síncrono.

  • D.

    BCD, crescente-decrescente e com clear assíncrono.

  • E.

    BCD, crescente-decrescente e com clear síncrono.
