Questões de Engenharia Eletrônica do ano 2009

Sobre o padrão RS-232, analise as afirmações a seguir.

I - O pino RTS recebe o fluxo de bits de informações.

II - O pino CTS transmite o fluxo de bits de informações.

III - O estado lógico um é definido por uma tensão negativa e o estado lógico zero por uma tensão positiva.

IV - Dispositivos RS-232 podem ser classificados em DTE e DCE.

Está(ão) correta(s) APENAS a(s) afirmação(ões)

• A.

  III

• B.

  IV.

• C.

  III e IV.

• D.

  I, III e IV.

• E.

  II, III e IV.

No sistema de endereçamento do IPv4, a máscara de subrede permite a separação do endereço de rede ou subrede da identificação do host. Qual o número de hosts que uma subrede que opera com uma máscara igual a 255.255.255.192 poderá suportar?

• A.

  6

• B.

  30

• C.

  32

• D.

  62

• E.

  64

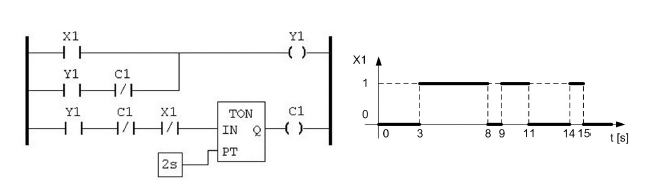

No programa LADDER da figura acima, X1, Y1 e C1 são variáveis booleanas e TON é um temporizador, com atraso no acionamento e com o tempo especificado em segundos. O gráfico apresenta a forma de onda da variável X1. Com base no intervalo do gráfico e considerando o temporizador inicialmente zerado, qual o tempo total, em segundos, em que a variável Y1 assume o valor lógico 1?

• A.

  8

• B.

  11

• C.

  13

• D.

  15

• E.

  17

O Protocolo de Acesso ao Meio para a comunicação entre estações ativas da rede, numa arquitetura multi-mestre PROFIBUS, é do tipo

• A.

  CSMA/CD.

• B.

  Aloha

• C.

  Polling

• D.

  Time slot.

• E.

  Token passing.

Julgue o item abaixo, relativo ao equipamento para medições elétricas denominado multímetro.

Se um multímetro possuir classe de exatidão de 3% e calibre 500 V, então o erro máximo absoluto ao se medir 100 V nesse instrumento estará entre 97 V e 103 V.

• C. Certo
• E. Errado
