Questões de Engenharia Eletrônica do ano 2009

Com relação à arquitetura PC padrão, é INCORRETO afirmar que

• A.

  a memória virtual é o resultado do processo de segmentação realizado pelo sistema operacional.

• B.

  o PCI de 33 MHz e 32 bits tem uma banda de comunicação maior que a do USB 2.0.

• C.

  o termo on die é atribuído ao cache integrado no mesmo substrato semicondutor do núcleo da CPU.

• D.

  os periféricos de menor velocidade são acessados preferencialmente pela Ponte Sul.

• E.

  os relógios de operação do core do processador e do FSB normalmente são diferentes.

Um sinal de tensão, obtido através de um sensor analógico, tem duração total de 10 s. Este sinal foi digitalizado com uma certa taxa de amostragem e quantizado em 16 bits por amostra. Os dados obtidos na digitalização ocuparam um espaço em memória de 5 Mbytes. Qual foi a taxa de amostragem, em kHz, usada na conversão A/D (Analógica/ Digital)?

• A.

  1.000

• B.

  250

• C.

  100

• D.

  85

• E.

  60

A tecnologia de rede local Ethernet se refere a uma topologia

• A.

  em anel, com estações conectadas através de enlaces multiponto.

• B.

  em barramento, com estações conectadas através de enlaces multiponto.

• C.

  em barramento, com estações conectadas através de enlaces de fibra ótica.

• D.

  em estrela, com estações conectadas através de enlaces de fibra ótica.

• E.

  totalmente ligada com estações conectadas em anel.

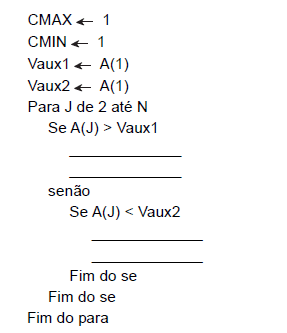

Considere N a dimensão do vetor A, que contém números inteiros distintos com 9 dígitos. Deseja-se determinar as posições desse vetor nas quais se localizam o maior e o menor número. Estas posições deverão ser armazenadas nas variáveis CMAX e CMIN, respectivamente. Para isso, utilizou-se o seguinte algoritmo:

No algoritmo, as linhas em branco devem ser preenchidas, de cima para baixo, respectivamente, com:

• A.



• B.



• C.



• D.



• E.



Os sistemas operacionais podem ter seus kernels estruturados segundo duas arquiteturas: micro-kernel e kernel monolítico. Sobre elas, é INCORRETO afirmar que

• A.

  o MS-DOS usa a arquitetura de micro-kernel.

• B.

  o kernel do Linux usa a arquitetura monolítica.

• C.

  um kernel monolítico provê serviços como gerência de threads e comunicação entre os processos.

• D.

  módulos do kernel operam no kernel-space na arquitetura monolítica.

• E.

  funcionalidades consideradas não essenciais, tais como rede e vídeo, são oferecidas através de servidores na arquitetura micro-kernel.

O valor de Y que será impresso após a execução do código acima, em linguagem de programação C, é

• A.

  0

• B.

  1

• C.

  2

• D.

  3

• E.

  4

• A.



• B.



• C.



• D.



• E.



Encontram-se acima símbolos dos acionamentos de uma válvula direcional e possíveis descrições. A relação correta entre os símbolos e suas descrições é:

• A.

  I - R, II - P, III - S, IV - T

• B.

  I - S, II - P, III - Q, IV - T

• C.

  I - S, II - Q, III - R, IV - T

• D.

  I - T, II - Q, III - S, IV - R

• E.

  I - T, II - R, III - Q, IV - S

Que sistema tem como função concentrar e comprimir grandes massas de dados, transformando-os em informação para a supervisão e o controle de processos industriais?

• A.

  SCADA

• B.

  MES

• C.

  OPC

• D.

  CLP

• E.

  PIMS

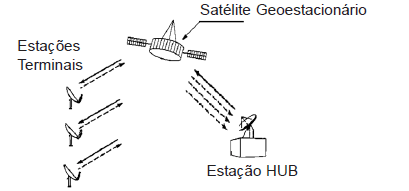

A figura acima apresenta uma representação simplificada de uma rede de dados do tipo VSAT (Very Small Aperture Terminals), operando através de um satélite geoestacionário em uma topologia em estrela. Sobre a configuração de rede VSAT apresentada, é INCORRETO afirmar que

• A.

  um satélite geoestacionário se encontra em uma órbita a aproximadamente 36.000 km de altitude.

• B.

  o tempo de propagação do sinal da estação HUB até uma estação terminal varia entre 150 e 200 ms.

• C.

  o tempo de propagação do sinal entre duas estações terminais será maior que 300 ms.

• D.

  o modelo de propagação no espaço livre é o que melhor representa a propagação entre uma estação terrena e o satélite.

• E.

  as estações terminais somente podem se comunicar por intermédio da estação HUB.
