Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010

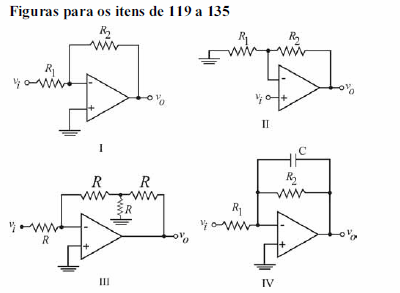

Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.
No circuito da figura II, se R1 = 2 e R2 = 18, então o ganho do amplificador será igual a 9, e o amplificador será do tipo não-inversor.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.
Para que o circuito na figura II tenha uma impedância de entrada igual a 1 é suficiente conectar um resistor de 1 entre a entrada não inversora e o terra.Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.
O módulo do ganho no circuito da figura III, que é do tipo inversor, é igual a 3.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.
O circuito da figura IV é um filtro passa-alta inversor.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.
Como o circuito da figura IV contém uma capacitância, a impedância de entrada desse circuito depende da frequência do sinal de entrada.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.
Com base na figura I, é correto afirmar que, se a resistência do resistor R2 for maior que a resistência do resistor R1, o circuito é adequado para funcionar como um amplificador inversor.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.
No circuito na figura I, se R1 = 2 e R2 = 16 , então o ganho do circuito é igual a -8.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.
Se não houver nenhuma carga ligada à saída do amplificador no circuito da figura I e se R2 = 3 , R1 = 1 e vi = 1 V, então uma corrente de 10 mA fluirá pela saída do amplificador operacional.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.
A impedância de entrada do circuito na figura I é igual à resistência do resistor R1.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Ainda com relação aos circuitos das figuras de I a IV, e considerando que os amplificadores operacionais não sejam ideais, julgue os itens seguintes.
Se, por um erro de montagem, o pino de alimentação negativa do amplificador operacional do circuito da figura II for conectado ao terra, então o circuito não funcionará corretamente para tensões de entrada negativas.
