Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Ainda com relação aos circuitos das figuras de I a IV, e considerando que os amplificadores operacionais não sejam ideais, julgue os itens seguintes.
No circuito da figura I, para diminuir o efeito da tensão de offset devido às correntes de polarização, é correto inserir, entre a entrada inversora e o terra, um resistor que tenha valor igual à resistência resultante da combinação em paralelo dos resistores R1 e R2.
Engenharia Eletrônica - Eletrônica Analógica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Ainda com relação aos circuitos das figuras de I a IV, e considerando que os amplificadores operacionais não sejam ideais, julgue os itens seguintes.
Se o amplificador no circuito da figura II estiver sendo alimentado com tensões de +12 V e 12 V, então o circuito funcionará como um amplificador linear enquanto a tensão de saída estiver variando entre 14 V e +14 V.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Com relação a instrumentos de medidas elétricas, julgue os itens subsequentes.
No teste de um transistor PNP por meio de um multímetro adequado, ajustado no modo de medida de resistência, quando a ponta de prova com maior potencial estiver tocando a base e a outra estiver tocando o emissor ou o coletor, a resistência medida deve ser pequena.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Com relação a instrumentos de medidas elétricas, julgue os itens subsequentes.
É possível testar se um diodo retificador está funcionando de forma correta, com o uso de um multímetro apropriado, identificando-se o catodo e o anodo do diodo; colocando-se o multímetro no modo de medida de resistência; colocando-se a ponta de prova do multímetro com maior potencial no catodo e a ponta com menor potencial no anodo (nessa situação, deve haver condução); invertendo-se as pontas com relação às posições no catodo e anodo. Se, nessa nova condição, não houver condução, então o diodo está funcionando de forma correta e o catodo e o anodo terão sido identificados corretamente.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010

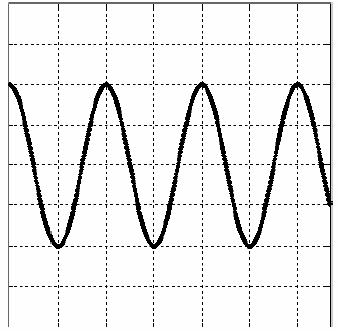

A figura acima ilustra uma forma de onda senoidal observada na tela de um osciloscópio, usado na realização de medidas elétricas. Considerando que a escala horizontal esteja ajustada para 20 milissegundos por divisão e que a escala vertical esteja ajustada para 2 volts por divisão, julgue os próximos itens.
A frequência da onda senoidal é igual a 25 Hz.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
A figura acima ilustra uma forma de onda senoidal observada na tela de um osciloscópio, usado na realização de medidas elétricas. Considerando que a escala horizontal esteja ajustada para 20 milissegundos por divisão e que a escala vertical esteja ajustada para 2 volts por divisão, julgue os próximos itens.
A tensão pico-a-pico da onda senoidal é igual a 8 V.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Considere que um voltímetro usado para medir a tensão em uma tomada da rede elétrica tenha indicado 220 V, em valor RMS. A partir dessa situação, julgue o item seguinte.
Se a tensão na rede for perfeitamente senoidal, então a tensão pico-a-pico dessa rede é inferior a 600 V.
Com relação à solda em componentes eletrônicos, julgue os itens que se seguem.
O tipo de solda mais apropriado para soldagem de componentes eletrônicos é a que tem a seguinte composição: 30% de estanho e 70% de chumbo.
Com relação à solda em componentes eletrônicos, julgue os itens que se seguem.
Ao se soldar um componente eletrônico a uma placa de circuito impresso, se ocorrer a chamada solda fria, poderá não ser estabelecido um contato elétrico efetivo entre o terminal do componente eletrônico e a placa de circuito impresso, causando um mau funcionamento do circuito.
Com relação à solda em componentes eletrônicos, julgue os itens que se seguem.
Entre as ações que podem ser executadas para diminuir a ocorrência de solda fria estão as seguintes: garantir o aquecimento adequado da solda e da trilha na placa de circuito impresso; limpar adequadamente os terminais dos componentes e as trilhas de circuito impresso, retirando sujeira ou oxidação.
