Questões de Engenharia Eletrônica do ano 2010

Quando um amplificador produz muito ruído durante o ajuste do volume, o problema provável é o

• A. capacitor de acoplamento da saída do circuito de controle de volume.
• B. capacitor de saída da fonte de alimentação.
• C. transistor de saída do canal.
• D. potenciômetro do controle de volume.
• E. filtro de ruído da alimentação do amplificador.

À saída de um amplificador com impedância de 4 Ω, para garantir o casamento de impedâncias, devem ser ligados

• A. dois alto-falantes de 8 Ω em série.
• B. dois alto-falantes de 4 Ω em paralelo.
• C. dois alto-falantes de 8 Ω em paralelo.
• D. quatro alto-falantes de 4 Ω em série.
• E. quatro alto-falantes de 4 Ω em paralelo.

Um amplificador monofônico tem ganho de potência de +60 dB. A potência máxima de saída sem distorção é 100 W. Nesse caso, o nível de potência máxima na entrada para que não haja distorção no sinal de saída, em dBm, é de

• A. 10
• B. 20
• C. 100
• D. 200
• E. 1000

Um condutor paralelo de seção 1,5 mm2, 100 m de comprimento, resistividade de 0,017 Ω.mm2/m é usado para conectar a saída de um amplificador a um alto-falante. A resistência ôhmica total do condutor vale, aproximadamente, em Ω,

• A. 0,57
• B. 1,46
• C. 2,27
• D. 4,62
• E. 6,53

Um sinal AM-DSB é formado por uma portadora de 1200 kHz e um sinal modulante de frequência fixa de 10 kHz. Nesse caso, o espectro de frequência do sinal modulado é composto por

• A. três raias de frequências 1190 kHz, 1200 kHz e 1210 kHz.
• B. três raias de frequências 1100 kHz, 1200 kHz e 1300 kHz.
• C. três raias de frequências 120 kHz, 1200 kHz e 12000 kHz.
• D. duas raias de frequências 1190 kHz e 1200 kHz.
• E. duas raias de frequências 1200 kHz e 12000 kHz.

Uma antena irradia com potência de 2 W na direção do lóbulo principal de seu diagrama de radiação e com potência de 100 mW no mesmo eixo, mas no sentido oposto. A relação frente-costa dessa antena vale, em dB,

Dado: log 2 = 0,3

• A. 3
• B. 13
• C. 30
• D. 130
• E. 300

Considere os símbolos abaixo.

 Os símbolos estão corretamente identificados em

• A.
• B.
• C.
• D.
• E.

A corrente que atravessa uma resistência de 4,7 kΩ submetida à tensão de 24 V vale, aproximadamente,

• A. 2,4 mA
• B. 5,1 mA
• C. 11,2 mA
• D. 51 μA
• E. 510 μA

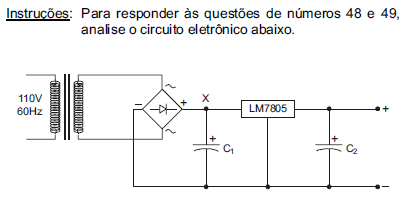

Considerando que a especificação do transformador é 110 V × 9V−2A e C1 = 2200 μF/50V, a tensão média no ponto X vale, aproximadamente, em V,

• A. 6
• B. 7,5
• C. 9
• D. 11,5
• E. 15

O dispositivo identificado por LM7805 é um circuito integrado

• A. linear − amplificador de corrente.
• B. linear − amplificador de corrente.
• C. linear − amplificador operacional.
• D. lógico − amplificador diferencial.
• E. lógico − comparador de tensão.
