Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010

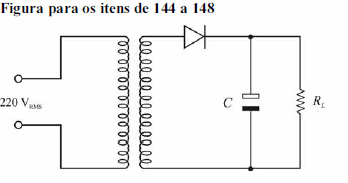

A figura acima mostra o diagrama esquemático de um circuito projetado para alimentar uma carga resistiva (RL) de 12 , com uma tensão com valor médio de 12 V e com oscilação (ripple) de 100 mV. Com relação a esse circuito, julgue os itens subsequentes.
Se a tensão na entrada da fonte diminuir de 220 VRMS para 200 VRMS, a tensão aplicada à carga terá um valor médio menor que 12 V e apresentará oscilação (ripple) maior que 100 mV.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
A figura acima mostra o diagrama esquemático de um circuito projetado para alimentar uma carga resistiva (RL) de 12 , com uma tensão com valor médio de 12 V e com oscilação (ripple) de 100 mV. Com relação a esse circuito, julgue os itens subsequentes.
Caso, devido a uma solda fria, um dos terminais do capacitor não apresente contato elétrico efetivo com o restante do circuito, então a tensão aplicada à carga RL será uma tensão senoidal retificada em onda completa, com tensão máxima menor que 12 V.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
A figura acima mostra o diagrama esquemático de um circuito projetado para alimentar uma carga resistiva (RL) de 12 , com uma tensão com valor médio de 12 V e com oscilação (ripple) de 100 mV. Com relação a esse circuito, julgue os itens subsequentes.
Se, por um erro, for conectada ao circuito uma carga RL de 6 , em vez de 12, a tensão aplicada a essa carga terá um valor médio maior que 12 V e apresentará oscilação (ripple) menor que 100 mV.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Considere que o transformador mostrado no circuito da figura seja substituído por outro, cuja razão entre o número de espiras do primário e do secundário seja 10:1, e que a tensão aplicada no primário desse transformador seja de 220 VRMS. Com base nessa situação e no diagrama na figura, julgue os próximos itens.
Com o novo transformador, o diodo retificador será submetido a uma tensão reversa de pico máxima inferior a 22 V.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Considere que o transformador mostrado no circuito da figura seja substituído por outro, cuja razão entre o número de espiras do primário e do secundário seja 10:1, e que a tensão aplicada no primário desse transformador seja de 220 VRMS. Com base nessa situação e no diagrama na figura, julgue os próximos itens.
No secundário do novo transformador, haverá uma tensão de pico a pico de aproximadamente 44 V, que se pode medir usando um osciloscópio.
Com relação a ondas eletromagnéticas, julgue o item seguinte.
Uma onda eletromagnética é constituída de um campo elétrico e de um campo magnético, ambos variantes no tempo e perpendiculares à direção de propagação da onda.
Considere que, em um dado circuito, a saída de uma porta lógica inversora TTL esteja sempre no nível lógico 1, quando deveria alternar, ao longo do tempo, entre os níveis lógicos 0 e 1. Com relação a essa situação, julgue o próximo item.
Uma causa possível para o comportamento irregular da referida porta lógica pode ser o fato de que a sua entrada está flutuando, uma vez que uma entrada TTL flutuando é como se estivesse permanentemente em nível lógico zero. A flutuação da entrada pode ser em razão de ter sido aplicada uma solda fria no pino de entrada da porta e, por isso, ele não está efetivamente conectado ao circuito.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010

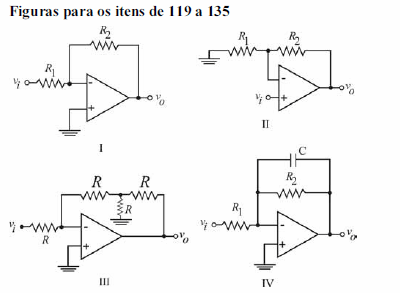

Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.
A impedância de entrada do circuito da figura II é igual ao valor do resistor R1
Um equalizador gráfico está totalmente na posição flat quando
