Questões de Engenharia Eletrônica do ano 2010

O resistor cujos anéis têm as cores azul, cinza, amarelo e dourado vale

• A. 5,6 k ± 5%
• B. 560 k ± 10%
• C. 680 k ± 5%
• D. 68 k ± 5%
• E. 6,8 k ± 10%

Um gerador CC fornece tensão em vazio de 50 V e tem resistência interna de 10 Ω. A máxima potência que ele pode transferir a uma carga vale, em W,

• A. 22,5
• B. 50,0
• C. 62,5
• D. 125,5
• E. 250,0

A presença de harmônicas na tensão da rede elétrica provoca uma variação no fator de potência da carga, pois

• A. surge uma potência imposta pela distorção harmônica que faz aumentar a potência aparente.
• B. surge uma potência imposta pela distorção harmônica que faz reduzir a potência reativa.
• C. surge uma potência imposta pela distorção harmônica que faz reduzir a potência ativa.
• D. a potência ativa aumenta absurdamente, podendo até dobrar de valor.
• E. as harmônicas de frequências mais elevadas produzem uma potência reativa contrária à da carga, podendo até anular a potência reativa total.

Têm-se duas resistências de 10 kΩ e duas de 100 kΩ, todas em paralelo. A resistência equivalente vale, aproximadamente, em kΩ,

• A. 2,50
• B. 4,50
• C. 55
• D. 110
• E. 220

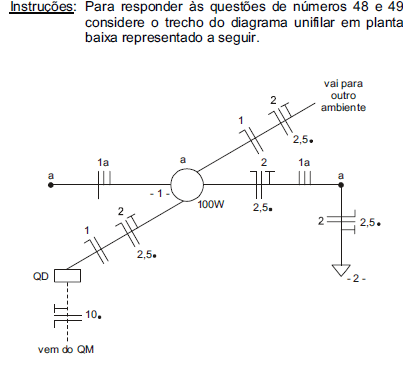

A lâmpada é comandada por

• A. dois interruptores simples de duas seções.
• B. dois interruptores intermediários de duas seções.
• C. dois interruptores paralelos de uma seção.
• D. um interruptor simples e um interruptor paralelo, ambos de uma seção.
• E. um interruptor paralelo e um interruptor intermediário, ambos de uma seção.

O aterramento da instalação elétrica é realizado através do condutor de proteção, cujo símbolo é

• A.
• B.
• C.
• D.
• E.

Nos manuais de transistores, a especificação que fornece o ganho direto de corrente é simbolizada por

• A. fT
• B. Coe
• C. Gdc
• D. hfe
• E. hie

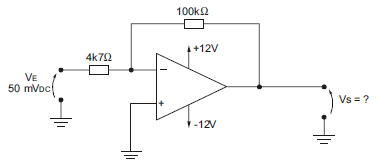

Analise o circuito a seguir.

Considerando o amplificador operacional ideal, a tensão de saída vale, aproximadamente,

• A. – 1 V
• B. – 100 mV
• C. – 12 V
• D. + 1 V
• E. + 150 mV

Sobre a segurança em instalação elétrica em uma área livre, são estabelecidas três regiões delimitadas radialmente, em relação ao ponto da instalação energizado (PE), denominadas zonas de

• A. alto risco, de baixo risco e controlada.
• B. alto risco, de médio risco e de baixo risco.
• C. força, controlada e de baixo risco.
• D. risco, controlada e livre.
• E. risco, de campo e de força.

Sobre fibras ópticas, considere as proposições seguintes:

I. A emenda de fibras ópticas por fusão oferece atenuação menor do que a emenda mecânica, mas exige um procedimento mais complexo.

II. Os sinais infravermelhos usados em comunicação óptica possuem comprimentos de onda entre 455 e 750 nm.

III. Em um enlace óptico, a perda de retorno é o parâmetro que mede a relação entre a potência do sinal refletido de volta à fonte e a potência do sinal incidente.

Está correto o que se afirma APENAS em

• A. I e II.
• B. I e III.
• C. II e III.
• D. II.
• E. III.
