Questões de Engenharia Eletrônica do ano 2011

Considere as afirmativas abaixo sobre as determinações fixadas na NR-10, que trata de Segurança em Instalações e Serviços em Eletricidade.

I – As empresas estão obrigadas a manter esquemas unifilares atualizados das instalações elétricas de seus estabelecimentos.

II – Todo estabelecimento deve constituir e manter o Prontuário de Instalações Elétricas.

III – Todo projeto de instalações elétricas deve prever condições para adoção de aterramento temporário.

Está correto o que se afirma em

• A.

  I, apenas.

• B.

  II, apenas.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.

• A.

  A=0, B=0, C=1 e D=1

• B.

  A=0, B=1, C=1 e D=1

• C.

  A=1, B=0, C=0 e D=0

• D.

  A=1, B=1, C=0 e D=0

• E.

  A=1, B=1, C=1 e D=1

Considere as seguintes atividades realizadas por um técnico de manutenção:

I - Verificação da temperatura dos contatos dos disjuntores dos quadros elétricos da indústria e ajuste dos contatos realizados mensalmente.

II - Reparo do enrolamento de um motor que apresentou curto-circuito entre fases do estator.

III - Elaboração de relatório com o desempenho, os defeitos e as falhas de equipamentos ocorridos no último mês, para ser entregue ao gerente responsável pelo planejamento das ações de manutenção.

Sobre o exposto acima, afirma-se que a(s) atividade(s)

• A.

  I corresponde a uma ação de manutenção corretiva.

• B.

  II corresponde a uma ação de manutenção preventiva.

• C.

  III corresponde a uma ação de manutenção preditiva.

• D.

  I e II correspondem a ações de manutenção corretiva.

• E.

  II e III correspondem a ações de manutenção preditiva.

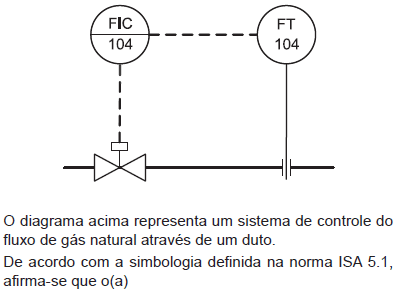

• A.

  fluxo de gás é medido através de um tubo de Pitot.

• B.

  sinal de controle que aciona a válvula é elétrico.

• C.

  sinal de controle que aciona a válvula é pneumático.

• D.

  abertura da válvula é controlada pela pressão no duto.

• E.

  abertura da válvula é controlada pela temperatura do gás dentro do duto.

A intervenção para manutenção realiza-se como preventiva, corretiva ou preditiva. Na manutenção preditiva intervém-se

• A.

  conforme orientação do manual do fabricante.

• B.

  por quebra de algum componente.

• C.

  de acordo com planejamento prévio de parada (diária, semanal, mensal ou anual).

• D.

  quando termina uma produção ou batelada.

• E.

  conforme os resultados do acompanhamento do tempo de vida útil dos componentes.

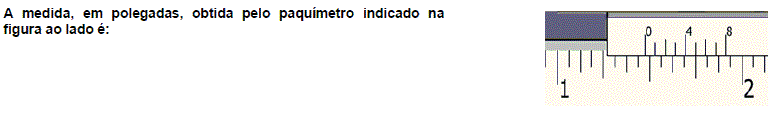

• A. 1,355
• B. 1,75.
• C.
• D.
• E.

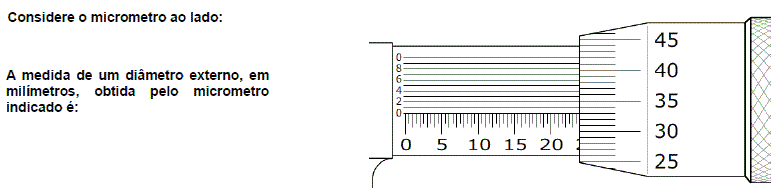

• A. 20,383.
• B. 20,420.
• C. 23,330.
• D. 23,830.
• E. 23,920.

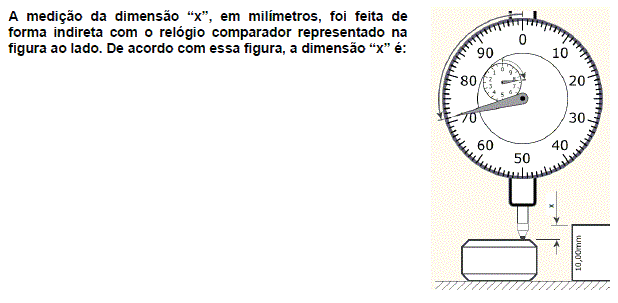

• A. 2,29.
• B. 2,825.
• C. 7,175.
• D. 7,71.
• E. 71,756.

• A. 0,009 mm, 39,992 mm e 39,983 mm.
• B. 0,078 mm, 40,008 mm e 40,017 mm.
• C. -0,009 mm, 39,992 mm e 40,008 mm.
• D. -0,078 mm, 39,992 mm e 39,983 mm.
• E. 0,025 mm, 40,008 mm e 39,992 mm.

Rebites são elementos de fixação permanente, largamente utilizados. Um rebite é composto de um corpo em forma de eixo cilíndrico e de uma cabeça que pode ter vários formatos. Quanto aos tipos de cabeça, conisdere as seguintes afirmativas:

1. Rebites de cabeça redonda e de cabeça estreita são largamente utilizados devido à resistência que oferecem.

2. Rebites de cabeça escareada chata larga e chata estreita são empregados em uniões que não admitem saliências.

3. Rebites de cabeça cilíndrica são empregados nas uniões de chapas com espessura mínima de 10 mm.

4. Rebites de cabeça escareada com calota e cabeça tipo panela são usados em uniões que admitem pequenas saliências.

Assinale a alternativa correta.

• A. Somente a afirmativa 4 é verdadeira.
• B. Somente as afirmativas 2 e 3 são verdadeiras.
• C. Somente as afirmativas 1, 2 e 4 são verdadeiras.
• D. Somente as afirmativas 1 e 4 são verdadeiras.
• E. As afirmativas 1, 2, 3 e 4 são verdadeiras.
