Questões de Engenharia Eletrônica do ano 2011

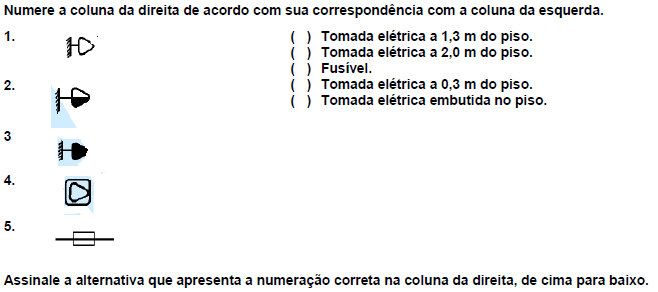

• A. 2 – 1 – 3 – 4 – 5.
• B. 3 – 4 – 1 – 2 – 5.
• C. 2 – 5 – 4 – 3 – 1.
• D. 3 – 4 – 1 – 5 – 2.
• E. 4 – 1 – 2 – 5 – 3.

Um componente mecânico precisa ser desenhado em uma folha de formato A3. A medida real da largura da peça na vista frontal é de 600 mm. Serão necessárias, para completo entendimento da peça, apenas a vista frontal e a superior. Assinale a alternativa que define em qual escala normalizada esse desenho deve ser executado para que tenha a menor redução possível.

• A. 1:2.
• B. 1:2,5.
• C. 1:5.
• D. 1:10.
• E. 2:1.

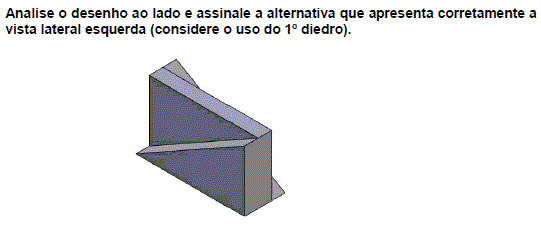

• A.
• B.
• C.
• D.
• E.

Com relação à diferença de potencial, considere as seguintes afirmativas:

1. Quando um campo elétrico realiza um trabalho TAB sobre uma carga de prova positiva situada entre os pontos A e B, a carga fica imóvel e gera uma diferença de potencial.

2. Volt é uma unidade que poderia ser escrita em Joules/Coulomb.

3. Para uma carga positiva q = 2,0x10^-7 C deslocando-se de um ponto A para B dentro de um campo elétrico, o trabalho realizado é de 5,0x10^-3 J e Vab = 2,5x10^-4 V.

4. Para uma carga negativa q = -2x10^-7 C deslocando-se de um ponto A para um ponto B dentro de um campo elétrico, o trabalho realizado é negativo.

Assinale a alternativa correta.

• A. Somente as afirmativas 1 e 4 são verdadeiras.
• B. Somente as afirmativas 2 e 3 são verdadeiras.
• C. Somente as afirmativas 3 e 4 são verdadeiras.
• D. Somente as afirmativas 1, 2 e 3 são verdadeiras.
• E. As afirmativas 1, 2, 3 e 4 são verdadeiras.

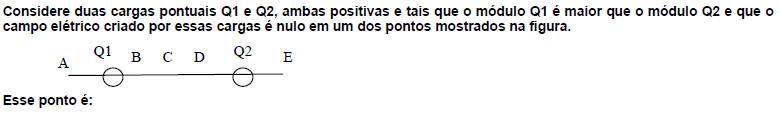

• A. A.
• B. B.
• C. C.
• D. D.
• E. E.

Considere duas cargas pontuais Q1 e Q2, ambas positivas e tais que o módulo Q1 é maior que o módulo Q2. Desejase colocar uma carga q, também pontual, na reta que passa por Q1 e Q2, de tal modo que ela fique em equilíbrio. Para isso, a carga deve ser colocada:

• A. à esquerda de Q1.
• B. no ponto médio entre Q1 e Q2.
• C. entre Q1 e Q2 e mais próximo de Q1.
• D. entre Q1 e Q2 e mais próximo de Q2.
• E. à direita de Q2.

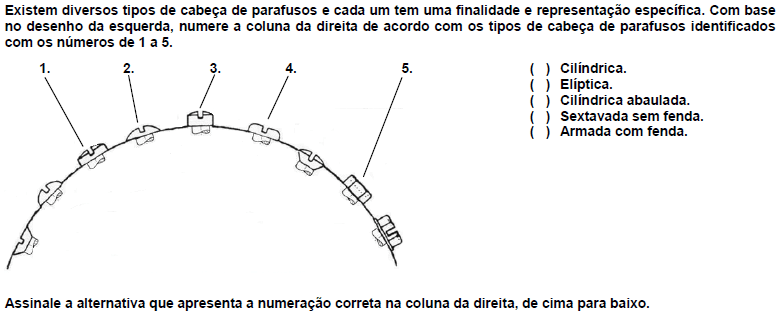

• A. 2 – 1 – 5 – 4 – 3.
• B. 3 – 4 – 5 – 2 – 1.
• C. 2 – 3 – 5 – 1 – 4.
• D. 1 – 4 – 3 – 2 – 5.
• E. 5 – 4 – 1 – 3 – 2.

Foram dispostas uma ao lado da outra, em uma associação, 4 baterias eletrolíticas de 6 V cada.

A bateria 1 tem os terminais A+ e B-.

A bateria 2 tem os terminais C- e D+.

A bateria 3 tem os terminais E+ e F-.

A bateria 4 tem os terminais G- e B+.

A ligação entre os terminais foi feita por barras unindo os seguintes terminais B-C, D-E, F-G.

Considerando essa associação de baterias, avalie as seguintes afirmativas:

1. A tensão medida entre B e C = 0.

2. A tensão medida entre B e D = 6 V.

3. A tensão medida entre D e F = -6 V.

4. A tensão medida entre D e E = 6 V.

Assinale a alternativa correta.

• A. Somente a afirmativa 1 é verdadeira.
• B. Somente as afirmativas 2 e 4 são verdadeiras.
• C. Somente as afirmativas 1, 2 e 3 são verdadeiras.
• D. Somente as afirmativas 2, 3 e 4 são verdadeiras.
• E. As afirmativas 1, 2, 3 e 4 são verdadeiras.

A resistência de um condutor é relacionada a alguns fatores. No que diz respeito à resistência de condutores, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) A resistência de um condutor é proporcional à sua densidade pontual elétrica.

( ) A resistência de um condutor é inversamente proporcional à área de sua seção transversal.

( ) A resistência de um condutor é inversamente proporcional ao seu comprimento.

( ) A resistência de um condutor é proporcional à temperatura.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A. F – V – F – F.
• B. V – F – V – F.
• C. F – V – F – V.
• D. F – V – V – F.
• E. V – F – F – V.

Uma bateria mantém uma diferença de potencial constante em um fio de cobre no qual é estabelecida uma corrente elétrica de 2,0 A. Esse fio é substituído por outro com o dobro do diâmetro e o dobro do comprimento. Qual a corrente que circula nesse novo condutor?

• A. 0,5 A.
• B. 1,0 A.
• C. 2,0 A.
• D. 4,0 A.
• E. 6,0 A.
