Questões de Engenharia Eletrônica do ano 2011

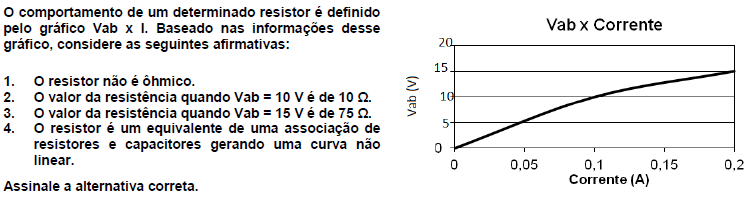

• A. Somente a afirmativa 4 é verdadeira.
• B. Somente as afirmativas 1 e 3 são verdadeiras.
• C. Somente as afirmativas 1, 2 e 3 são verdadeiras.
• D. Somente as afirmativas 2 e 4 são verdadeiras.
• E. Somente as afirmativas 3 e 4 são verdadeiras.

Um capacitor plano, com ar entre as armaduras, está desligado da bateria. Supondo que este capacitor tenha sido totalmente mergulhado na água, avalie as afirmativas a seguir:

1. As cargas nas armaduras não se alteram.

2. O campo elétrico entre as armaduras diminui.

3. A capacitância do capacitor aumenta.

4. A energia no capacitor diminui.

Assinale a alternativa correta.

• A. Somente as afirmativas 2, 3 e 4 são verdadeiras.
• B. Somente as afirmativas 1 e 2 são verdadeiras.
• C. Somente as afirmativas 1, 2 e 3 são verdadeiras.
• D. Somente as afirmativas 3 e 4 são verdadeiras.
• E. As afirmativas 1, 2, 3 e 4 são verdadeiras.

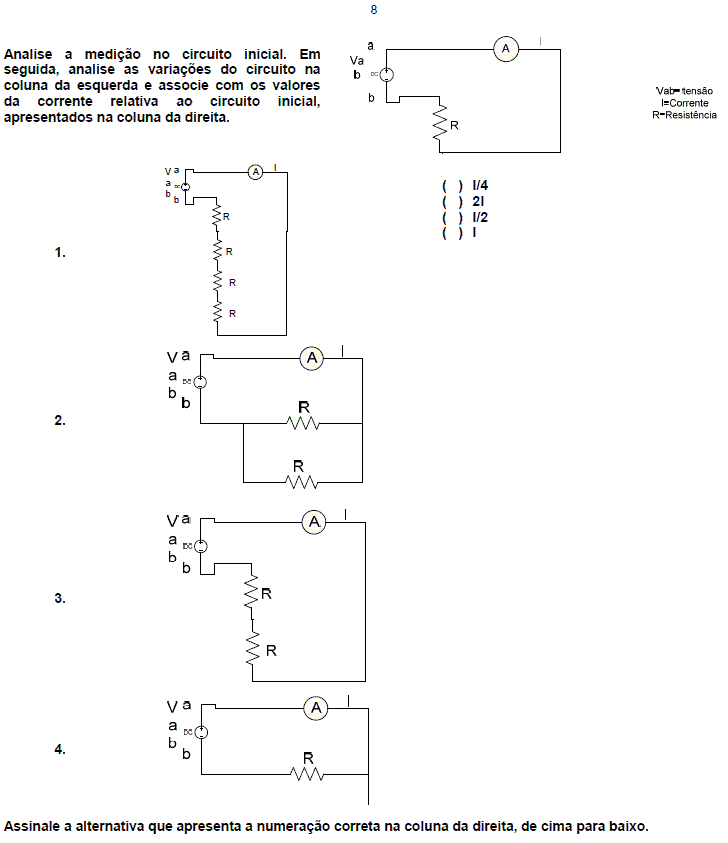

• A. 4 – 1 – 3 – 2.
• B. 2 – 1 – 4 – 3.
• C. 1 – 2 – 4 – 3.
• D. 1 – 2 – 3 – 4.
• E. 3 – 4 – 2 – 1.

Uma bomba de água é ligada a uma tomada que lhe aplica uma tensão Vab = 120 V. Sabe-se que, em funcionamento, o motor da bomba é percorrido por uma corrente I = 2,5 A. Com esses dados, considere as seguintes afirmativas:

1 As cargas elétricas, ao atravessarem o motor da bomba, perdem energia elétrica.

2. A potência desenvolvida por esse motor é de 300 W.

3. A energia perdida pelas cargas criou os campos magnéticos induzidos nos enrolamentos.

4. Em 10 minutos, a quantidade de energia desenvolvida na bomba é de 180x10⁵ J.

Assinale a alternativa correta.

• A. Somente as afirmativas 1 e 4 são verdadeiras.
• B. Somente as afirmativas 1, 2 e 4 são verdadeiras.
• C. Somente as afirmativas 1 e 2 são verdadeiras.
• D. Somente as afirmativas 2 e 3 são verdadeiras.
• E. As afirmativas 1, 2, 3 e 4 são verdadeiras.

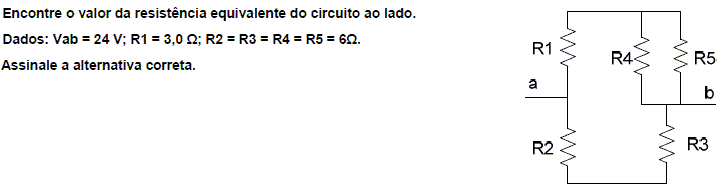

• A.
• B.
• C.
• D.
• E.

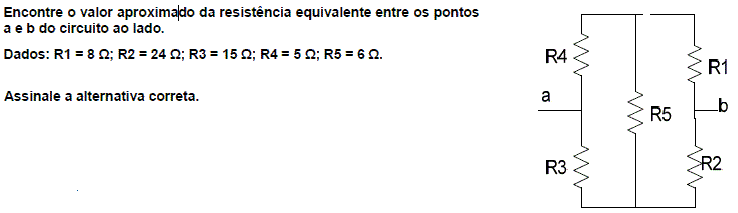

• A.
• B.
• C.
• D.
• E.

Um motor elétrico tem, em sua placa de identificação, os seguintes dados: P = 20 CV; V = 220/380 V; Ip/In = 6; FP = 0,8 e η = 0,9. No entanto, a identificação de In está apagada. Como esta informação é muito importante para dimensionar o circuito de alimentação do motor, é necessário ter o valor desta corrente, nominal. Determine o valor aproximado desta corrente e assinale a alternativa correta.

• A. 5,38 A.
• B. 0,538 A.
• C. 42,3 A.
• D. 53,8 A.
• E. 39,4 A.

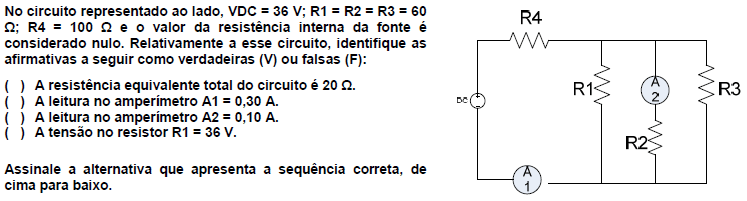

• A. F – V – V – F.
• B. V – V – F – F.
• C. F – V – F – V.
• D. F – F – V – V.
• E. V – F – V – F.

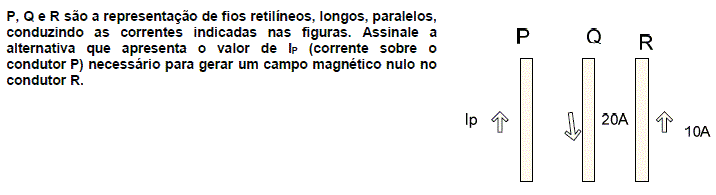

• A. 50 A.
• B. 40 A.
• C. 30 A.
• D. 20 A.
• E. 10 A.

Um motor trifásico de 5 CV tem os seguintes fios para conexão: 1 e 2; 3 e 4; 5 e 6. Em sua placa de identificação, consta 220/380 V. Com estas informações, analise as afirmativas seguintes e identifique-as como verdadeiras (V) ou falsas (F).

( ) A potência de 5 CV só será alcançada se o motor for ligado na maior tensão (380 V).

( ) Para ligar o motor na menor tensão, deve-se unir os terminais 2, 4 e 6 em um ponto comum e ligar os terminais 1, 3, 5 às fases da rede elétrica.

( ) Para ligar o motor na maior tensão, deve ser feita a ligação em forma triângulo.

( ) A corrente nominal que está identificada na placa do motor é relativa à ligação feita no sistema triângulo, na qual se tem a maior tensão.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A. V – F – V – V.
• B. F – V – F – V.
• C. F – V – V – F.
• D. V – V – F – F.
• E. F – F – V – F.
