Questões de Engenharia Eletrônica do ano 2012

• A.

  II e IV.

• B.

  I, II e IV.

• C.

  I, II e III.

• D.

  II, III e IV.

• E.

  I, III e IV.

Aplicando-se 30 V em um resistor de cores marrom, verde, laranja e ouro obtém-se uma corrente igual a:

• A.

  100 mA

• B.

  50 mA

• C.

  20 mA

• D.

  2 mA

• E.

  1 mA

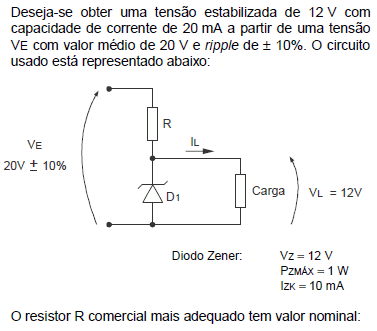

• A.



• B.



• C.



• D.



• E.



Em circuitos integrados TTL, o número de entradas de blocos lógicos que pode ser ligado à saída de outro bloco lógico sem causar degeneração do nível lógico é a especificação denominada

• A.

  fan-out.

• B.

  open-collector output.

• C.

  totem pole output.

• D.

  tri-state.

• E.

  Schimitt trigger input.

Parâmetro do amplificador operacional que define a variação de tensão da saída por unidade de tempo, ou seja, define a velocidade de resposta do amplificador. Trata-se de:

• A.

  Output Voltage Swing

• B.

  Offset Voltage

• C.

  Bandwidth

• D.

  Voltage Rejection Ratio

• E.

  Slew Rate

Os valores iniciais, em hexadecimal, dos registradores de funções especiais nos microntroladores da família 8051, são:

• A.



• B.



• C.



• D.



• E.

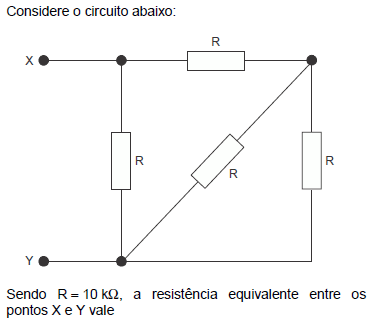

• A.



• B.



• C.



• D.



• E.



Uma informação de 3 dígitos em código BCD (Binary Code Decimal) vale 0111 1001 0101. Em hexadecimal, essa informação vale

• A.

  222.

• B.

  C8D.

• C.

  31B.

• D.

  3111.

• E.

  493.

Sobre amplificadores de pequenos sinais transistorizados, é correta a afirmação:

• A.

  O amplificador coletor comum tem ganho de tensão próximo a 0 dB.

• B.

  O ganho de corrente do amplificador coletor comum é menor que o seu ganho de tensão.

• C.

  A impedância de saída do amplificador coletor comum é muito elevada.

• D.

  A impedância de entrada do amplificador emissor comum é menor que a do amplificador base comum.

• E.

  O ganho de corrente do amplificador emissor comum é menor que a unidade.

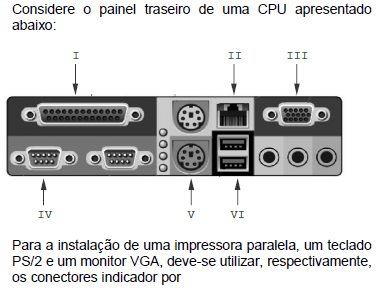

• A.

  I, VI e IV.

• B.

  I, V e III.

• C.

  IV, V e I.

• D.

  IV, VI e III.

• E.

  VI, I e III.
