O circuito integrado 74LS193 (Synchronous Up/Down 4-Bit Binary Counter with Dual Clock) operando como down counter possui uma saída que permanece em nível alto em todos os estados de saída, exceto quando da passagem dos estados "0" para o "15". Tal saída é denominada
- A.
data input.
- B.
carry.
- C.
clear.
- D.
borrow.
- E.
load.
Um resistor comercial de 100 Ω − 1/4 W suporta uma tensão máxima de
- A.
2,5 V.
- B.
5 V.
- C.
10 V.
- D.
25 V.
- E.
40 V.
O CI − amplificador de áudio TDA2002 possui uma especificação que relaciona o somatório dos níveis dos harmônicos do sinal de saída com o nível do sinal senoidal aplicado à sua entrada. Trata-se de:
- A.
BW.
- B.
THD.
- C.
Avo.
- D.
Pout.
- E.
Zin.

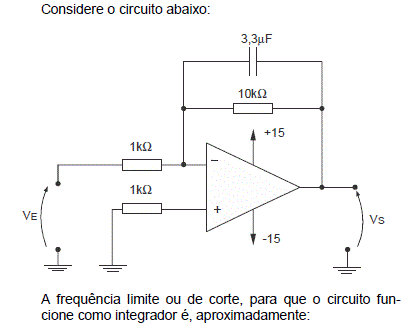

- A.
20,8 Hz
- B.
12,4 Hz
- C.
9,6 Hz
- D.
4,8 Hz
- E.
2,4 Hz

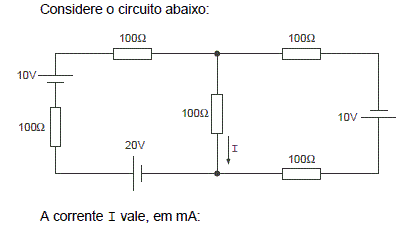

- A.
12,5
- B.
25
- C.
50
- D.
75
- E.
125
Considere o trecho de rotina apresentado a seguir:
MOV A,#7FH
MOV P0,A
ORL A,#80H
MOV P1,A
CPL P0.0
SETB P0.7
CLR P1.1
Ao final da rotina, os valores de P0 e P1 serão, respectivamente, em hexadecimal:
- A.
7F e FF
- B.
7E e 80
- C.
FF e 7F
- D.
EF e DF
- E.
FE e FD
Por um capacitor ideal de 100 μF passa uma corrente senoidal de 60 Hz e valor eficaz igual a 2 A. É correto afirmar:
- A.
A potência reativa no capacitor é maior que 0,5 kVAR.
- B.
O capacitor consome potência reativa de aproximadamente 100 VAR.
- C.
As potências ativa e reativa consumidas pelo capacitor são iguais.
- D.
A corrente e a tensão no capacitor encontram-se em fase.
- E.
A fase da tensão no capacitor está 90° adiantada em relação à corrente que passa por ele.
- A.
SCR, que é um tiristor de dois terminais, bidirecional e que dispara por corrente de gate.
- B.
SCR, que é um tiristor de três terminais, bidirecional e que dispara por tensão entre anodo e gate.
- C.
TRIAC, que é um tiristor de três terminais, unidirecional e que dispara por tensão.
- D.
DIAC, que é um tiristor de três terminais, bidirecional e que dispara por corrente de gate.
- E.
DIAC, que é um tiristor de dois terminais, bidirecional e que dispara por tensão.
A figura de Lissajous é um método de medida de
- A.
frequência de corte de filtros.
- B.
frequência de ressonância de circuitos LC.
- C.
ganho de tensão de amplificadores.
- D.
defasagem entre dois sinais de mesma frequência.
- E.
resposta em frequência de amplificadores.
